Основні характеристики
Всі характеристики
Діаметр столу, мм:
800
Діаметр отвору шпинделя, мм:
60
Діапазон нахилу:
-30°~+120°
Спосіб затиску:
гідравлічний
Макс. швидкість обертання, об/хв:
100
- Огляд товару
- Характеристики
Опис

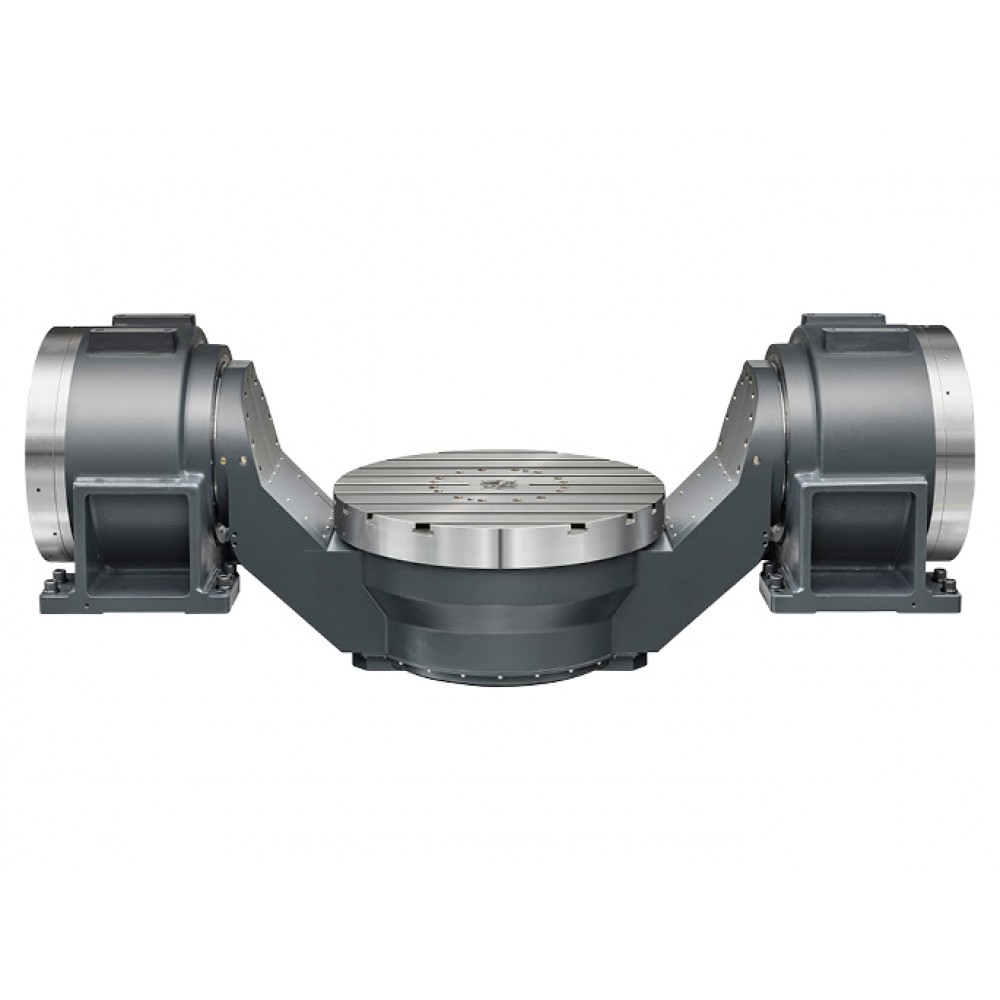

Поворотний стіл 5-осьовий D2TF-800H — великогабаритний стіл виробництва Detron. Ключові параметри: планшайба Ø800 мм, наскрізний отвір Ø60 мм під пруток або довгий вал, максимальна швидкість 100 об/хв. Привід побудований на прецизійній черв'ячній парі з регульованим зазором — перевірене рішення з високою утримувальною здатністю та ремонтопридатністю. Фіксація осі — гідравлічний, що задає жорсткість різання та вимоги до обв'язки верстата. Нахилна люлька з діапазоном -120°~+30° розкриває деталь під інструмент з п'яти сторін. Маса столу 2500 кг — враховуйте її при виборі вантажопідйомності столу верстата.
Призначення
Нахилно-поворотний стіл додає верстату одразу дві керовані осі — поворот планшайби та нахил люльки, — відкриваючи повноцінну 5-осьову обробку. Діапазон нахилу -120°~+30° дозволяє вивести під інструмент бічні та зворотні поверхні деталі без її переустановлення. За один установ обробляються лопатки, крильчатки, штампи, прес-форми та корпусні деталі складної геометрії — знижується накопичена похибка базування й скорочується кількість операцій. Великий типорозмір розрахований на важкі заготовки та потужне знімання матеріалу.
Переваги
- Жорстка конструкція плити та шпинделя витримує ударні навантаження при чорновій обробці
- Широкий вибір поворотних вводів дозволяє підвести гідравліку та пневматику до оснащення
- Загартований вал черв'яка та бронзове колесо працюють у парі з мінімальним зносом
Як використовувати
Труніон встановлюють на стіл верстата, вивіряють вісь нахилу та вісь обертання за контрольною оправкою, підключають обидва сервомотори до ЧПК. Гідравліку затиску обох осей підводять через вбудований поворотний ввід; перевіряють номінальний тиск станції. Деталь закріплюють у центрі люльки на планшайбі, у керуючій програмі пов'язують поворот і нахил; при позиціонуванні затиск по обох осях спрацьовує автоматично. Перед чистовими проходами контролюють биття та повторно перевіряють нульові точки обох осей, а для важких заготовок дотримуються допустимого моменту інерції.
Можливі складнощі та їх вирішення
- Втрата точності поділу з часом. Відрегулюйте зазор у черв'ячній парі згідно з інструкцією: конструкція з регульованим зазором дозволяє компенсувати природний знос без заміни вузла.
- Перегрів при тривалій безперервній роботі. Дотримуйтесь допустимої швидкості та моменту інерції заготовки; для інтенсивних режимів обирайте модель з більшим передаточним числом або потужнішим сервомотором.
Питання та відповіді
- Як підключається гідравліка до обертового оснащення? Через вбудований поворотний ввід (rotary joint) з кількома портами — кількість портів вказана в характеристиках конкретної моделі.
- Який сервомотор підходить до цієї моделі? У характеристиках вказано рекомендований привід (напр. Fanuc αi-серії); сумісні також приводи Siemens, Mitsubishi, Yaskawa за відповідного налаштування.
Характеристики
- Діаметр столу: 800 мм
- Діаметр отвору шпинделя: 60 мм
- Спосіб затиску: гидр. 4МПа
- Макс. швидкість (поворот): 100 об/мин
- Діапазон нахилу: -120°~+30°
- Повторюваність: 4 угл.сек
- Маса: 2500 кг
- Сервомотор: —
Характеристики
Поворотні столи
Діаметр столу, мм
800
Діаметр отвору шпинделя, мм
60
Діапазон нахилу
-30°~+120°
Спосіб затиску
гідравлічний
Макс. швидкість обертання, об/хв
100
Повторюваність, кут.сек
4
Маса, кг
2500
Сервомотор
—
