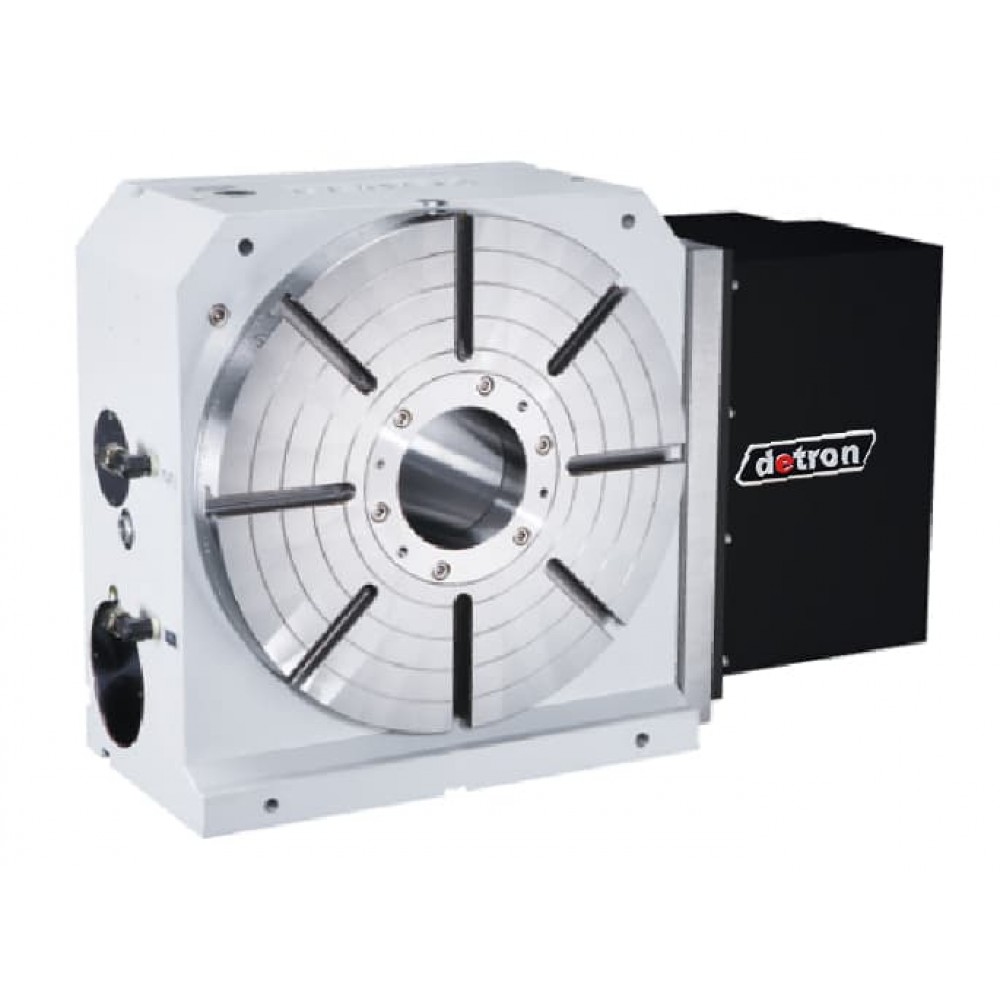

Поворотний стіл 4-осьовий CX-500H з діаметром столу 500 мм від Detron

Виробник: Detron
Модель: CX-500H
Артикул: CX-500H
Наявність: Нема в наявності

0.00грн.

Загальна сума, без ПДВ

Основні характеристики

Всі характеристики

Діаметр столу, мм: 500

Діаметр отвору шпинделя, мм: 130

Спосіб затиску: гідравлічний

Момент затиску (поворот), Н·м: 10000

Макс. швидкість обертання, об/хв: 11.1

Огляд товару
Характеристики

Опис

Поворотний стіл 4-осьовий CX-500H — великогабаритний стіл виробництва Detron. Ключові параметри: планшайба Ø500 мм, наскрізний отвір Ø130 мм під пруток або довгий вал, момент затиску 10000 Н·м, максимальна швидкість 11.1 об/хв. Привід побудований на прецизійній черв'ячній парі з регульованим зазором — перевірене рішення з високою утримувальною здатністю та ремонтопридатністю. Фіксація осі — гідравлічний, що задає жорсткість різання та вимоги до обв'язки верстата. Маса столу 450 кг — враховуйте її при виборі вантажопідйомності столу верстата.

Призначення

Стіл перетворює 3-осьовий обробний центр на 4-осьовий, додаючи керовану поворотну координату (A або B). Велика планшайба та високий момент орієнтовані на важкі корпусні деталі, фланці й заготовки великого діаметра при силовому різанні. Наскрізний отвір Ø130 мм дає пруткову подачу та обробку довгих валів наскрізь.

Переваги

Герметичний корпус захищає механізм від МОР і стружки у важких умовах цеху
Прецизійна черв'ячна пара з регульованим зазором зберігає точність поділу роками
Продумана система відведення стружки й компактна посадка спрощують монтаж на верстат

Як використовувати

Стіл кріплять до столу верстата по Т-пазах або через перехідну плиту, вивіряють планшайбу за індикатором до паспортного биття й підключають сервомотор до ЧПК як додаткову вісь. Гідравліку підводять через поворотний ввід; перед роботою перевіряють, що бустер/станція видають номінальний тиск затиску. Після виходу в нуль заготовку базують у патроні або на оснащенні, задають кути повороту в керуючій програмі; затиск осі спрацьовує автоматично на кожному кадрі обробки. Періодично перевіряють зазор у передачі та рівень мастила — це зберігає точність поділу на довгий строк.

Можливі складнощі та їх вирішення

Недостатнє зусилля фіксації при чорновій обробці. Переконайтеся, що тиск у лінії затиску відповідає паспортному, а для гідравлічних моделей — що бустер видає номінальний тиск; за потреби зменшіть виліт інструмента.
Биття при встановленні заготовки. Перевірте посадку планшайби та очистіть базові поверхні; вивіряйте деталь за індикатором перед затиском — більшість відхилень усувається на етапі базування.

Питання та відповіді

Чи потрібен окремий контролер? Стіл керується як додаткова вісь ЧПК верстата; для автономної роботи пропонується опціональний одноосьовий контролер.
Чи можна використовувати стіл горизонтально та вертикально? Так, конструкція розрахована на обидва положення; при вертикальному монтажі враховуйте знижену допустиму масу заготовки згідно з характеристиками.

Характеристики

Діаметр столу: 500 мм
Діаметр отвору шпинделя: 130 мм
Спосіб затиску: гидр. 3.5МПа
Момент затиску: 10000 Н·м
Макс. швидкість обертання: 11.1 об/мин
Передаточне число: 1/180
Повторюваність: 2 угл.сек
Маса: 450 кг
Сервомотор: —

Завантажити сторінку з каталогу

Характеристики

Поворотні столи

Діаметр столу, мм 500

Діаметр отвору шпинделя, мм 130

Спосіб затиску гідравлічний

Момент затиску (поворот), Н·м 10000

Макс. швидкість обертання, об/хв 11.1

Передаточне число 1/180

Повторюваність, кут.сек 2

Маса, кг 450

Сервомотор —
