Зробити замовлення- Виробник: Detron
- Модель: CX-400H
- Артикул: CX-400H
- Наявність: Нема в наявності
0.00грн.
Загальна сума, без ПДВ
Основні характеристики
Всі характеристики
Діаметр столу, мм:
400
Діаметр отвору шпинделя, мм:
110
Спосіб затиску:
гідравлічний
Момент затиску (поворот), Н·м:
5000
Макс. швидкість обертання, об/хв:
11.1
- Огляд товару
- Характеристики
Опис

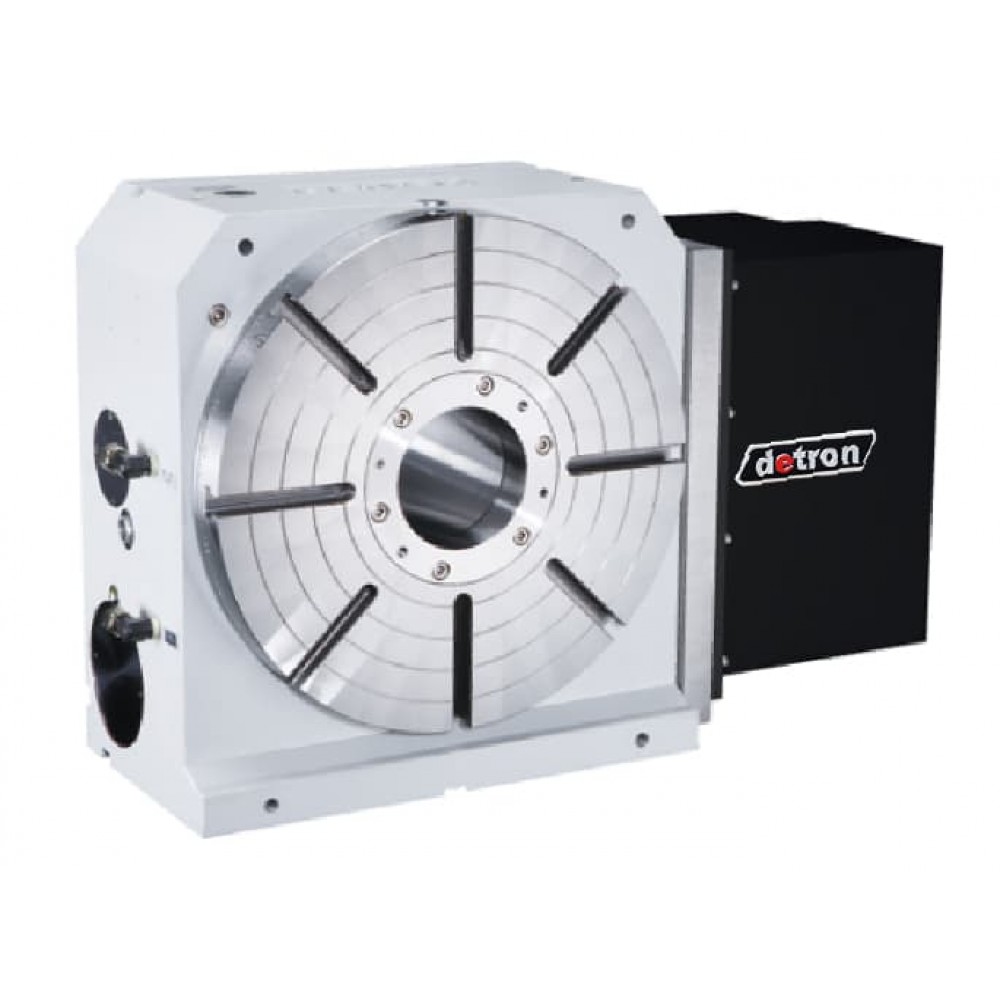

Поворотний стіл 4-осьовий CX-400H — великогабаритний стіл виробництва Detron. Ключові параметри: планшайба Ø400 мм, наскрізний отвір Ø110 мм під пруток або довгий вал, момент затиску 5000 Н·м, максимальна швидкість 11.1 об/хв. Привід побудований на прецизійній черв'ячній парі з регульованим зазором — перевірене рішення з високою утримувальною здатністю та ремонтопридатністю. Фіксація осі — гідравлічний, що задає жорсткість різання та вимоги до обв'язки верстата. Маса столу 350 кг — враховуйте її при виборі вантажопідйомності столу верстата.
Призначення
Стіл перетворює 3-осьовий обробний центр на 4-осьовий, додаючи керовану поворотну координату (A або B). Велика планшайба та високий момент орієнтовані на важкі корпусні деталі, фланці й заготовки великого діаметра при силовому різанні. Наскрізний отвір Ø110 мм дає пруткову подачу та обробку довгих валів наскрізь.
Переваги
- Загартований вал черв'яка та бронзове колесо працюють у парі з мінімальним зносом
- Посилений корпус і подвійна опора шпинделя забезпечують стабільність при силовому різанні
- Жорстка конструкція плити та шпинделя витримує ударні навантаження при чорновій обробці
Як використовувати
Стіл кріплять до столу верстата по Т-пазах або через перехідну плиту, вивіряють планшайбу за індикатором до паспортного биття й підключають сервомотор до ЧПК як додаткову вісь. Гідравліку підводять через поворотний ввід; перед роботою перевіряють, що бустер/станція видають номінальний тиск затиску. Після виходу в нуль заготовку базують у патроні або на оснащенні, задають кути повороту в керуючій програмі; затиск осі спрацьовує автоматично на кожному кадрі обробки. Періодично перевіряють зазор у передачі та рівень мастила — це зберігає точність поділу на довгий строк.
Можливі складнощі та їх вирішення
- Втрата точності поділу з часом. Відрегулюйте зазор у черв'ячній парі згідно з інструкцією: конструкція з регульованим зазором дозволяє компенсувати природний знос без заміни вузла.
- Перегрів при тривалій безперервній роботі. Дотримуйтесь допустимої швидкості та моменту інерції заготовки; для інтенсивних режимів обирайте модель з більшим передаточним числом або потужнішим сервомотором.
Питання та відповіді
- Який сервомотор підходить до цієї моделі? У характеристиках вказано рекомендований привід (напр. Fanuc αi-серії); сумісні також приводи Siemens, Mitsubishi, Yaskawa за відповідного налаштування.
- Яка точність позиціонування досяжна? Паспортна точність вказана в характеристиках у кутових секундах; реальна точність залежить від жорсткості всієї технологічної системи.
Характеристики
- Діаметр столу: 400 мм
- Діаметр отвору шпинделя: 110 мм
- Спосіб затиску: гидр. 3.5МПа
- Момент затиску: 5000 Н·м
- Макс. швидкість обертання: 11.1 об/мин
- Передаточне число: 1/144
- Повторюваність: 2 угл.сек
- Маса: 350 кг
- Сервомотор: —
Характеристики
Поворотні столи
Діаметр столу, мм
400
Діаметр отвору шпинделя, мм
110
Спосіб затиску
гідравлічний
Момент затиску (поворот), Н·м
5000
Макс. швидкість обертання, об/хв
11.1
Передаточне число
1/144
Повторюваність, кут.сек
2
Маса, кг
350
Сервомотор
—
