Лещата самоцентрувальні SCV-125-160 Samchully — ширина губок 125 мм, розкриття 155 мм

Лещата самоцентрувальні SCV-125-160

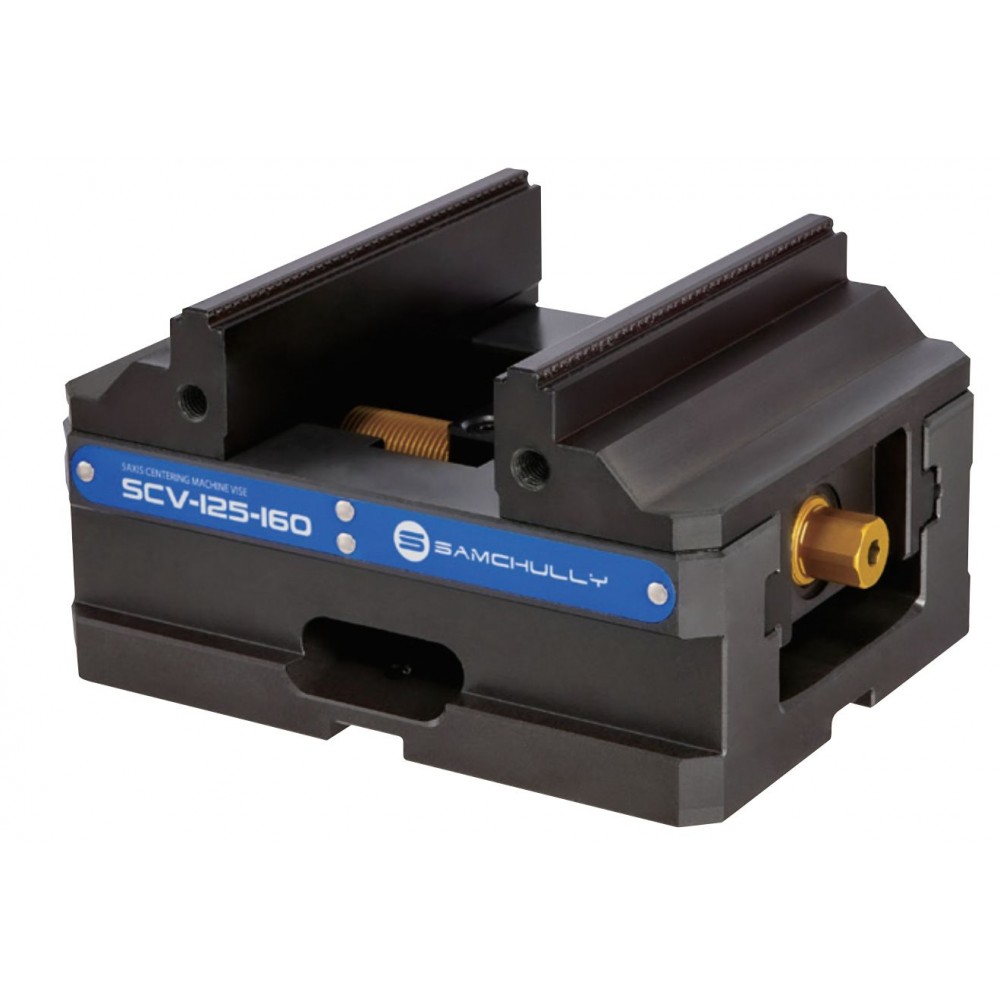

Самоцентрувальні лещата SCV-125-160 — це верстатне затискне пристосування, у якому обидві губки сходяться до спільної осі симетрично. Модель південнокорейського бренду Samchully. Ширина губок — 125 мм, розкриття губок — до 155 мм, висота затиску деталі — 32 мм. Габарити корпусу: довжина 160 мм, висота 89 мм, маса 8 кг. Кріплення за сіткою 96x96 / M10, що дає змогу ставити пристосування напряму на стіл або на нульову (швидкозмінну) систему.

Призначення та сфери застосування

Лещата призначені для точної фіксації заготовок під час фрезерування, свердління та багатосторонньої обробки на оброблювальних центрах, поворотних столах, а також на 4- і 5-вісних верстатах. Низький профіль і відкриті губки дають доступ інструмента до п’яти сторін деталі за одне встановлення.

Ключові переваги

• Самоцентрування — заготовка завжди стає по одній осі, нуль не збивається між деталями.
• Розкриття до 155 мм і ширина губок 125 мм — широкий діапазон затискних розмірів.
• Симетричний затиск з двох боків — рівномірне зусилля, менше деформації тонкостінних деталей.
• Кріплення 96x96 — сумісність із нульовими системами та швидка переустановка.
• Змінні та реверсивні губки — чорновий захват серейтором або чистовий м’якими губками.

Відмінності від інших рішень

На відміну від звичайних лещат з однією рухомою губкою, SCV-125-160 переміщує обидві губки назустріч, тож центр заготовки не зміщується при зміні її товщини. Порівняно з патроном лещата зручніші для призматичних і плоских деталей і дають відкритий доступ інструмента згори та з боків.

Як використовувати

1) Очистіть стіл і основу, закріпіть лещата за сіткою кріплення або на нульову систему. 2) Встановіть потрібні губки (серейторні для сировини, м’які — під профіль). 3) Закладіть заготовку між губками й затягніть привід — деталь центрується автоматично. 4) Перевірте виліт над губками й запустіть програму обробки.

Можливі складнощі та їх вирішення

• Підйом («випирання») заготовки під час затиску: обирайте менше зусилля затягування й спирайте деталь на паралельні підкладки; конструкція з притиском униз мінімізує ефект.
• Прослизання гладкої заготовки: використовуйте серейторні (насічені) губки або м’які губки з проточкою під профіль деталі.

Питання та відповіді

Для яких верстатів підходять лещата SCV-125-160?
Для фрезерних та оброблювальних центрів, зокрема 4- і 5-вісних, а також поворотних столів і електроерозійних верстатів — завдяки низькому профілю та відкритому доступу до п’яти сторін деталі.

Яка максимальна ширина заготовки?
Розкриття губок до 155 мм за ширини губок 125 мм; для нестандартних форм губки реверсуються або замінюються на м’які.

Чи можна змінювати губки?
Так, губки знімні: серейторні для чорнового захвату, гладкі або м’які — під чистову обробку та нестандартний профіль деталі.
