Лещата самоцентрувальні CNX100150 Ozkayali — ширина губок 100 мм, розкриття 150 мм

Лещата самоцентрувальні CNX100150

CNX100150 — верстатні самоцентрувальні лещата, що утримують заготовку строго по центру за кожного затиску. Модель турецького бренду Ozkayali (Özkayalı). Ширина губок — 100 мм, розкриття губок — до 150 мм, висота затиску деталі — 35 мм. Габарити корпусу: довжина 200 мм, висота 90 мм, маса 11 кг. Кріплення за сіткою 52x52 / M8, що дає змогу ставити пристосування напряму на стіл або на нульову (швидкозмінну) систему.

Призначення та сфери застосування

Лещата призначені для точної фіксації заготовок під час фрезерування, свердління та багатосторонньої обробки на оброблювальних центрах, поворотних столах, а також на 4- і 5-вісних верстатах. Низький профіль і відкриті губки дають доступ інструмента до п’яти сторін деталі за одне встановлення.

Ключові переваги

• Самоцентрування — заготовка завжди стає по одній осі, нуль не збивається між деталями.
• Розкриття до 150 мм і ширина губок 100 мм — широкий діапазон затискних розмірів.
• Симетричний затиск з двох боків — рівномірне зусилля, менше деформації тонкостінних деталей.
• Кріплення 52x52 — сумісність із нульовими системами та швидка переустановка.

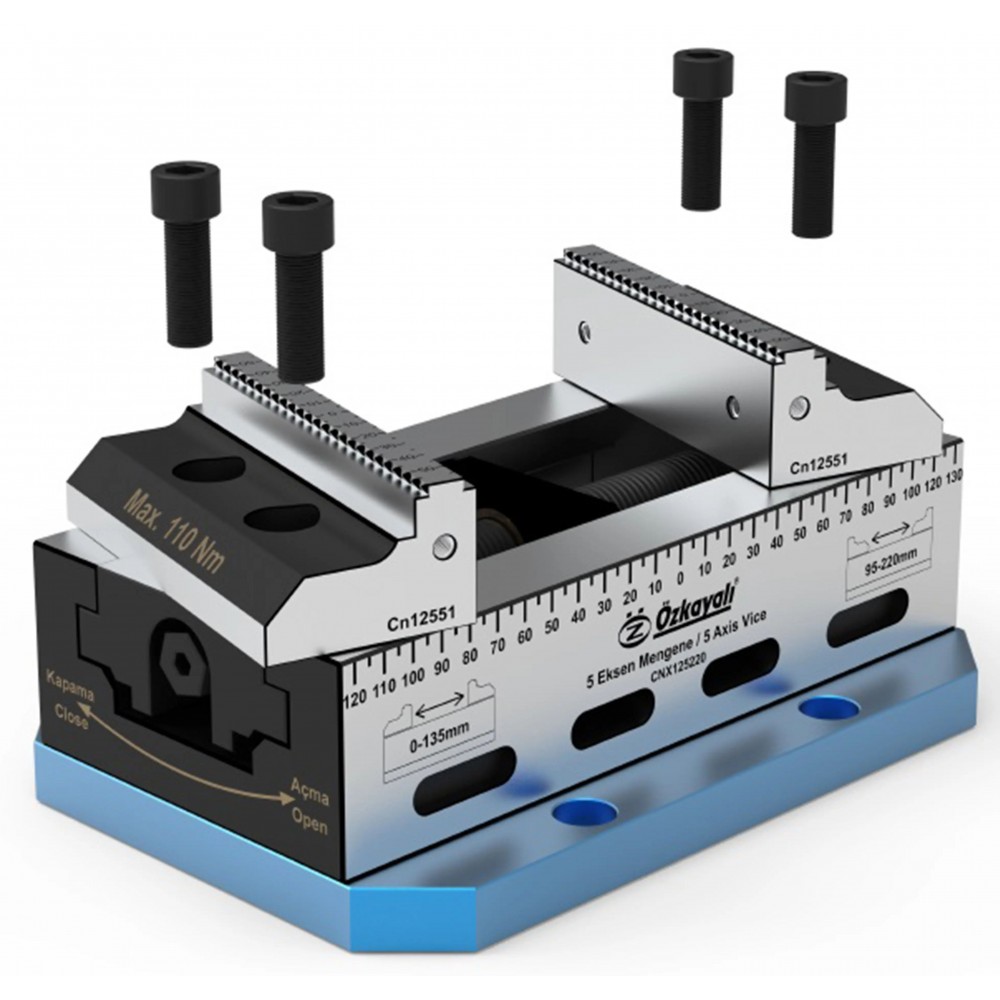

• Змінні та реверсивні губки — чорновий захват серейтором або чистовий м’якими губками.

Відмінності від інших рішень

На відміну від звичайних лещат з однією рухомою губкою, CNX100150 переміщує обидві губки назустріч, тож центр заготовки не зміщується при зміні її товщини. Порівняно з патроном лещата зручніші для призматичних і плоских деталей і дають відкритий доступ інструмента згори та з боків.

Як використовувати

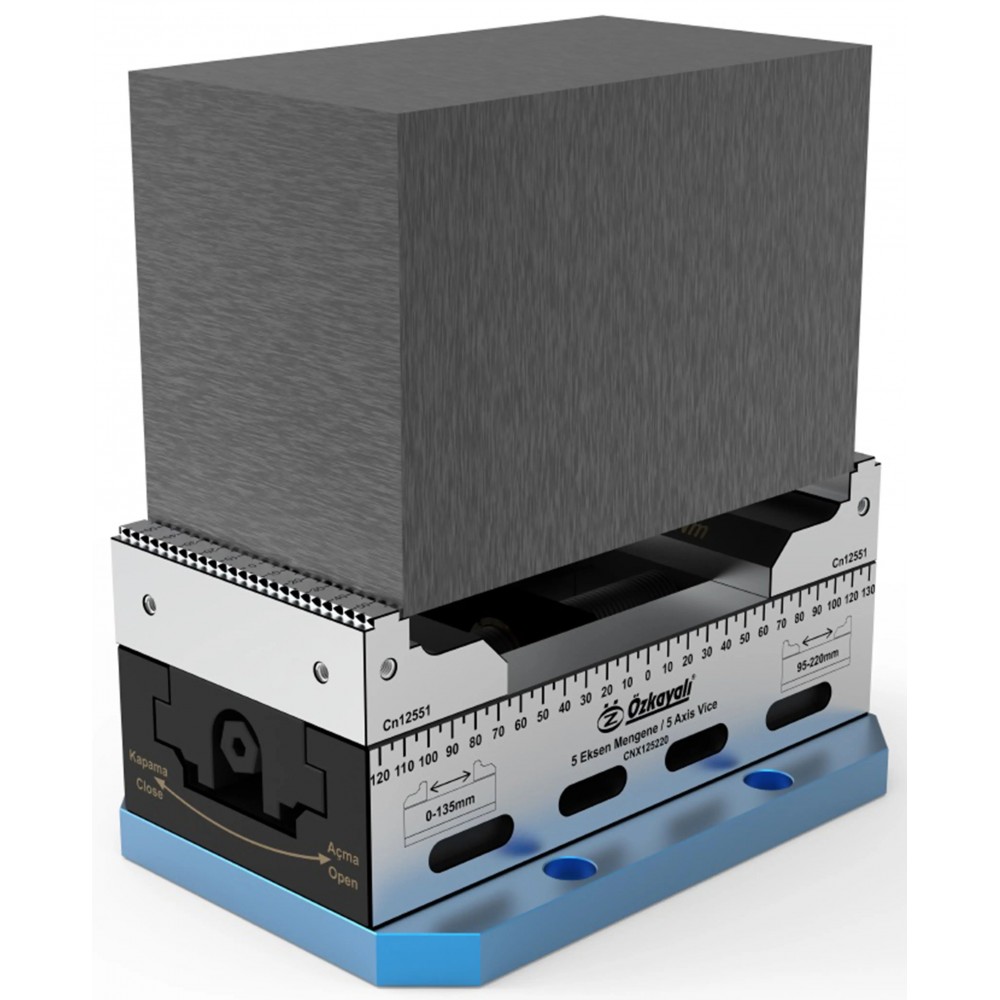

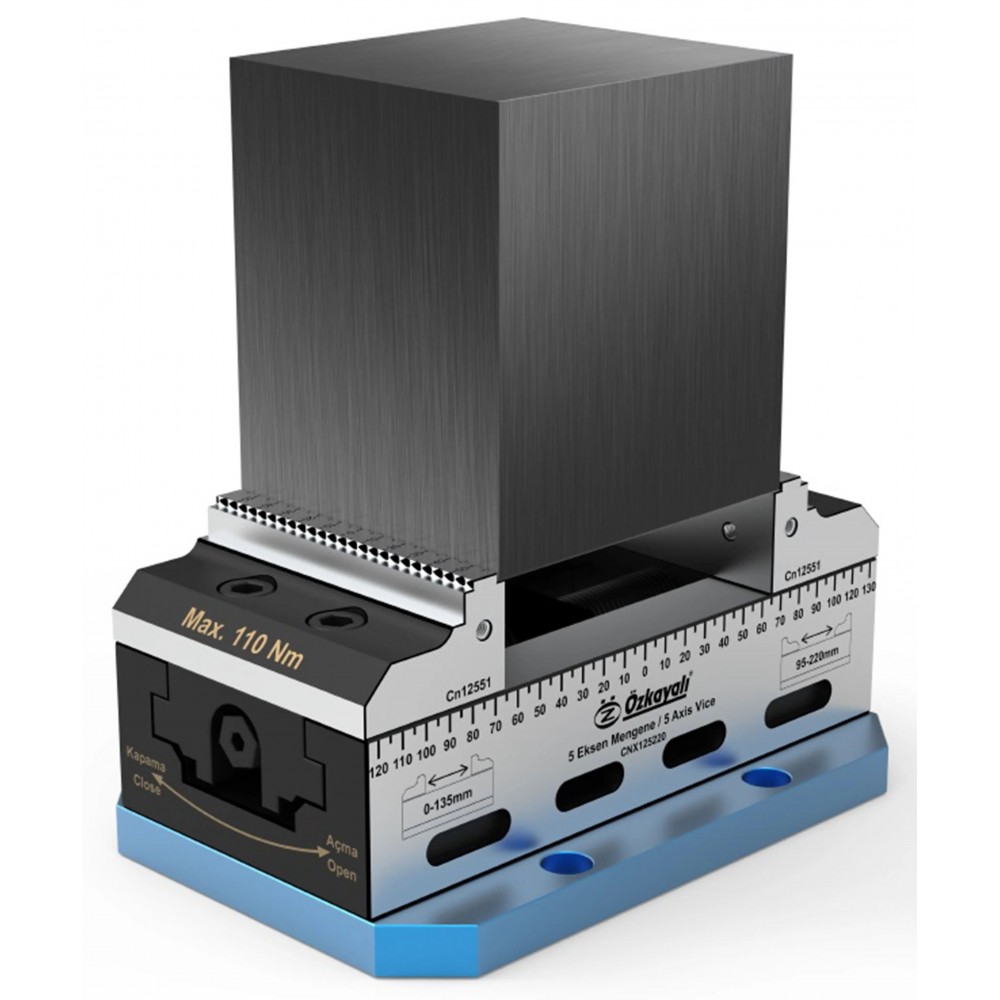

1) Очистіть стіл і основу, закріпіть лещата за сіткою кріплення або на нульову систему. 2) Встановіть потрібні губки (серейторні для сировини, м’які — під профіль). 3) Закладіть заготовку між губками й затягніть привід — деталь центрується автоматично. 4) Перевірте виліт над губками й запустіть програму обробки.

Можливі складнощі та їх вирішення

• Забруднення напрямних стружкою: перед кожним встановленням очищайте пази й губки стисненим повітрям — стружка, що потрапила, порушує центрування.
• Невідповідність сітки кріплення столу: застосовуйте перехідну плиту або нульову систему з відповідною сіткою — так зберігається швидка заміна.

Питання та відповіді

Для яких верстатів підходять лещата CNX100150?
Для фрезерних та оброблювальних центрів, зокрема 4- і 5-вісних, а також поворотних столів і електроерозійних верстатів — завдяки низькому профілю та відкритому доступу до п’яти сторін деталі.

Яка максимальна ширина заготовки?
Розкриття губок до 150 мм за ширини губок 100 мм; для нестандартних форм губки реверсуються або замінюються на м’які.

Чи можна змінювати губки?
Так, губки знімні: серейторні для чорнового захвату, гладкі або м’які — під чистову обробку та нестандартний профіль деталі.
