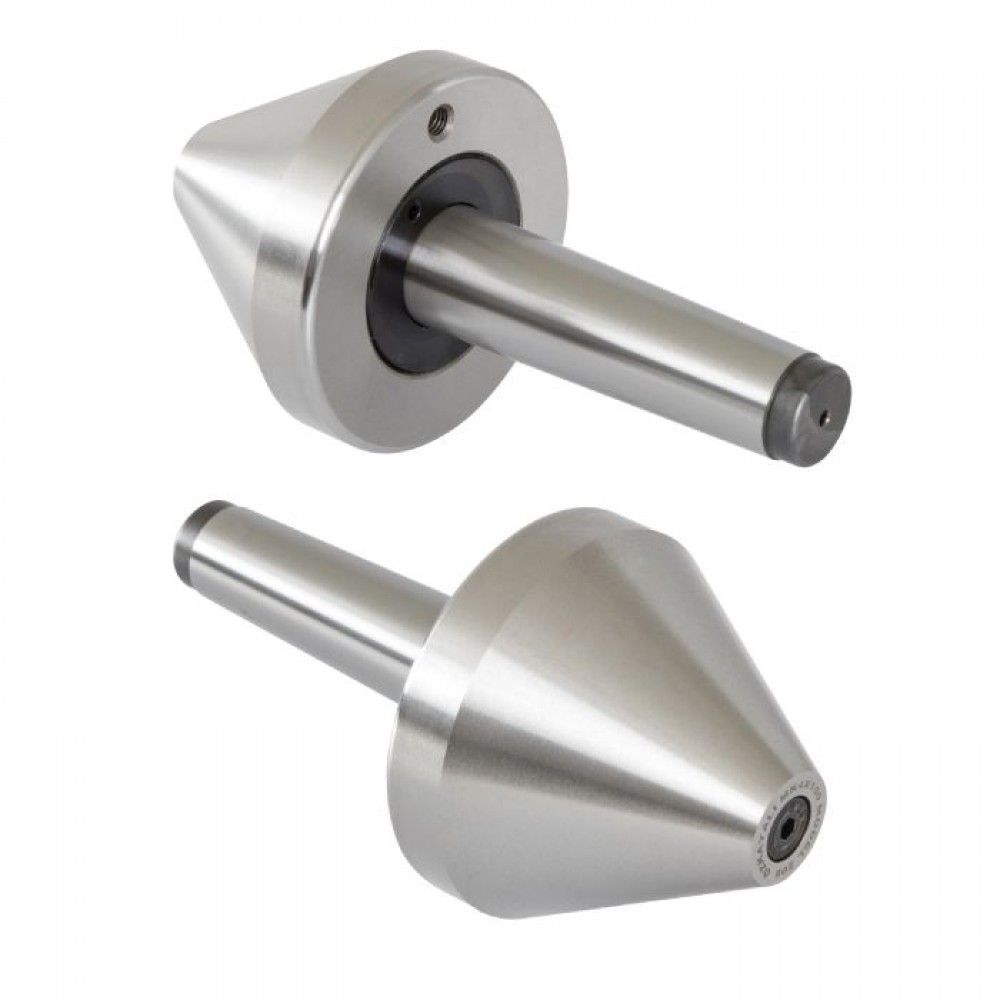

Центр обертовий прецизійний B110 грибковий, хвостовик Конус Морзе 4, кут 60°, Ø120 мм

Центр обертовий B110

Обертовий центр B110 — надійний опорний елемент грибковий, який встановлюється в пінолі задньої бабки й центрує деталь під час обточування. Основні параметри: хвостовик — Конус Морзе 4, кут наконечника 60°, зовнішній діаметр Ø120 мм, маса 5 кг. Виробник — Ozkayali.

Призначення та сфера застосування

Грибковий (чашковий) наконечник спирається на торець чи фаску труби та заготовки великого діаметра — там, де звичайний центровий отвір зробити не можна. Встановлюється в задню бабку токарного або токарно-фрезерного верстата для підтримки заготовки під час точіння, шліфування та нарізання різьби.

Ключові переваги

• обертовий наконечник усуває тертя та знос у точці опори
• точне центрування заготовки й мінімальне биття
• загартований корпус і наконечник, стійкі до навантаження та зношування
• прецизійний підшипниковий вузол для плавного ходу
• грибковий наконечник спирається на торець заготовок великого діаметра

Відмінності виконання

Порівняно з базовими центрами це виконання (грибковий) оптимізоване під своє завдання — враховуйте це під час добору під конкретну деталь.

Як використовувати

1. Переконайтеся, що конус хвостовика (Конус Морзе 4) відповідає пінолі верстата, поверхні чисті й без забоїн.
2. Установіть центр у пінолі, легким осьовим зусиллям посадіть його по конусу.
3. Сумістіть наконечник із центровим отвором заготовки та створіть підтискання маховиком задньої бабки.
4. Зробіть контрольний прохід на зниженій подачі, за потреби підрегулюйте підтискання в міру прогрівання деталі.

Можливі складнощі та їх вирішення

• Підгар центрового отвору. Перевірте змащення центрового отвору й величину підтискання; перехід на обертовий центр усуває підгар від тертя.
• Осьовий люфт під час обробки. Перевірте стан підшипників і підтискання задньої бабки; за вироблення підшипникового вузла центр міняють.
• Биття та вібрація деталі. Перевірте чистоту конусної посадки й центрового отвору, відсутність забоїн; зношений підшипник дає биття — тоді центр підлягає заміні.

Запитання та відповіді

Чи можна обробляти важкі деталі?

Для великої ваги й осьового зусилля призначені посилені виконання з великим конусом хвостовика.

Чи потрібне змащення під час установлення?

Тонкий шар мастила на конусі хвостовика полегшує посадку й подальший демонтаж центра.

Що робити, якщо наконечник зношений?

У виконаннях зі змінним наконечником міняють лише його; в інших випадках центр замінюють цілком.
