Центр обертовий прецизійний AY080 для високих навантажень, хвостовик метричний конус 80, кут 60°, Ø175 мм

Центр обертовий AY080

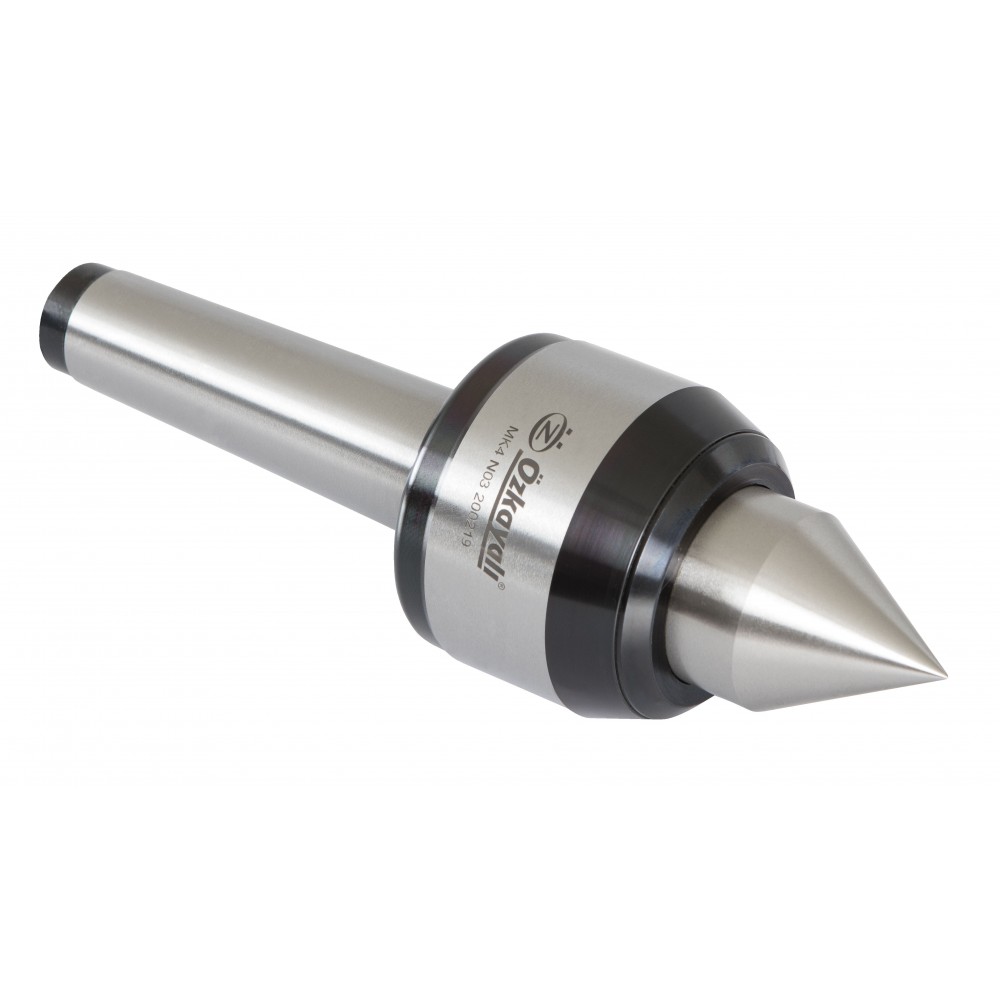

Центр обертовий AY080 — оснащення для високих навантажень для базування деталі в центрах токарного верстата з опорою на вбудовані підшипники. Основні параметри: хвостовик — метричний конус 80, кут наконечника 60°, зовнішній діаметр Ø175 мм, маса 30 кг. Виробник — Ozkayali.

Призначення та сфера застосування

Масивний корпус і великий конус хвостовика сприймають значну вагу й осьове зусилля — для важких валів, роторів і великогабаритних деталей. Встановлюється в задню бабку токарного або токарно-фрезерного верстата для підтримки заготовки під час точіння, шліфування та нарізання різьби.

Ключові переваги

• загартований корпус і наконечник, стійкі до навантаження та зношування
• прецизійний підшипниковий вузол для плавного ходу
• хвостовик під метричний конус 80 — надійна посадка в пінолі задньої бабки
• стабільна геометрія за тривалої роботи
• сприймає великі осьові зусилля й вагу

Відмінності виконання

Від виконань іншого типу модель відрізняється конструкцією наконечника: для високих навантажень. Це визначає сферу застосування й допустиме навантаження.

Як використовувати

1. Переконайтеся, що конус хвостовика (метричний конус 80) відповідає пінолі верстата, поверхні чисті й без забоїн.
2. Установіть центр у пінолі, легким осьовим зусиллям посадіть його по конусу.
3. Сумістіть наконечник із центровим отвором заготовки та створіть підтискання маховиком задньої бабки.
4. Зробіть контрольний прохід на зниженій подачі, за потреби підрегулюйте підтискання в міру прогрівання деталі.

Можливі складнощі та їх вирішення

• Підгар центрового отвору. Перевірте змащення центрового отвору й величину підтискання; перехід на обертовий центр усуває підгар від тертя.
• Осьовий люфт під час обробки. Перевірте стан підшипників і підтискання задньої бабки; за вироблення підшипникового вузла центр міняють.
• Биття та вібрація деталі. Перевірте чистоту конусної посадки й центрового отвору, відсутність забоїн; зношений підшипник дає биття — тоді центр підлягає заміні.

Запитання та відповіді

Який кут наконечника обрати?

Стандартний центровий кут — 60°; він відповідає більшості центрових отворів за ГОСТ/DIN.

Чи можна обробляти важкі деталі?

Для великої ваги й осьового зусилля призначені посилені виконання з великим конусом хвостовика.

Чи потрібне змащення під час установлення?

Тонкий шар мастила на конусі хвостовика полегшує посадку й подальший демонтаж центра.
