Змінні фрезерні пластини твердосплавні

Фрезерні пластини: як обрати ідеальне рішення для вашого верстата

Сучасна металообробка — це боротьба за кожну хвилину машинного часу та кожну гривню собівартості деталі. Фрезерні пластини зі змінними ріжучими кромками стали стандартом, який дозволяє не зупиняти виробництво на переточування інструменту. Правильно підібрана пластина здатна підвищити швидкість обробки в рази, забезпечуючи при цьому ідеальну чистоту поверхні.

У нашому каталозі ви знайдете пластини для будь-яких операцій: від швидкісного торцевого фрезерування до делікатної чистової обробки складних профілів.

Технологічне оновлення: High Feed та Двосторонні пластини

Ми уважно стежимо за розвитком індустрії, тому додали в номенклатуру позиції, які кардинально змінюють підхід до економіки виробництва:

1. Пластини High Feed (Висока подача)

Це справжній прорив для чорнової обробки. Завдяки особливій геометрії (малому куту врізання), основне навантаження йде вздовж осі шпинделя.
    • Для чого застосовуються: Швидке зняття великих припусків, обробка глибоких порожнин та кишень, робота на великих вильотах без вібрацій.
    • Перевага: Ви працюєте на подачах, які в 3-5 разів перевищують стандартні, що колосально скорочує час циклу.

2. Двосторонні пластини (Double-Sided)

Економіка має бути раціональною. Двосторонні пластини (наприклад, серії 4NMK, SNMX, ONMX, PNMU) мають ріжучі кромки з обох боків.
    • Для чого застосовуються: Універсальне торцеве фрезерування сталі та чавуну.
    • Перевага: Замість 4 робочих крайок ви отримуєте 8, а іноді й 16 на одній пластині. Це знижує вартість однієї кромки майже вдвічі, що робить вашу продукцію конкурентнішою.

Види фрезерних пластин за типом операцій

Щоб не помилитися з вибором, орієнтуйтеся на форму та геометрію:
    • Прямокутні та паралелограмні (APMT, APKT, AXMT): Класика для обробки уступів під кутом 90°. Забезпечують точність та стабільність.

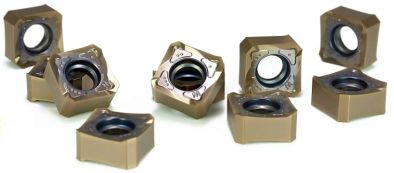

    • Квадратні та восьмигранні (SEKT, SNMX, ONMU): Оптимальний вибір для торцевого фрезерування площин. Забезпечують м'яке різання та високу продуктивність.
    • Круглі пластини (RPMT, RDMT): «Силовий» варіант. Найміцніша кромка для важких умов, обробки нержавійки, титану та 3D-профілювання.
    • Радіусні пластини: Використовуються для чистової обробки, де важливий мінімальний радіус при вершині для досягнення потрібної шорсткості.

Як вибрати фрезерну пластину?

При виборі важливо враховувати три основні фактори:
    1. Матеріал заготовки: Кожна пластина має свій сплав та покриття. Для сталі (P), нержавійки (M), чавуну (K) або алюмінію (N) потрібні різні режими та зносостійкість.
    2. Тип обробки: Чернова обробка потребує пластин з великим радіусом та міцною кромкою. Чистова — гострих крайок для ідеального дзеркального блиску.
    3. Посадкове місце: Форма та розмір пластини повинні суворо відповідати посадковому гнізду вашої фрези.

Чому обирати у нас — це зручно та вигідно?

Ми зробили все, щоб підбір інструменту не перетворювався на головний біль:
    • Зручна навігація: Наші фільтри дозволяють відсортувати пластини за формою, типом оброблюваного матеріалу та брендом.
    • Технічна підтримка: Наші спеціалісти знають маркування напам'ять. Ми допоможемо підібрати аналог або запропонуємо ефективніше рішення під ваше завдання.
    • Завжди в наявності: Популярні позиції (APMT, SEKT та нові High Feed серії) завжди на складі, що гарантує швидку відправку.
    • Актуальні ціни: Ви бачите реальну вартість без прихованих націнок.

Популярні запитання про фрезерні пластини (FAQ)

1. Як розшифрувати маркування фрезерної пластини (наприклад, APKT 160408)?

Буквений код (Геометрія та допуски)

    A (Форма): Паралелограм з кутом при вершині 85°. Це найпопулярніша форма для фрезерування уступів під 90°.

    P (Задній кут): Позитивний задній кут 11°. Забезпечує легке різання з меншим зусиллям, що важливо для стабільності процесу.

    K (Допуски): Клас точності пластини. Літера K вказує на допуски по товщині та розміру. На відміну від "M", пластини класу "K" часто мають шліфовану периферію для більш точного позиціювання в корпусі фрези.

    T (Тип): Вказує на наявність отвору для кріплення гвинтом та особливу геометрію стружколама. У серії APKT стружколом зазвичай більш агресивний і оптимізований для кращого відведення стружки при фрезеруванні глибоких пазів та уступів.

Цифровий код (Розміри)

    16 (Довжина кромки): Довжина ріжучої грані становить приблизно 16 мм. Це основний розмір, під який підбирається посадкове місце у фрезерній головці.

    04 (Товщина): Товщина пластини становить 4.76 мм. Цей параметр критичний для міцності пластини при ударних навантаженнях.

    08 (Радіус): Радіус при вершині пластини становить 0.8 мм. Це найбільш універсальний радіус: він достатньо міцний для чорнової роботи та забезпечує хорошу чистоту поверхні при фінішних проходах.

2. У чому головна вигода використання двосторонніх пластин?

Головна перевага — зниження вартості однієї кромки. Якщо стандартна пластина APMT має лише 2 робочі кромки, то двостороння пластина серії 4NMK має їх 8. Це означає, що при тій же ціні за одиницю товару, ви можете обробити в 4 рази більше деталей.

3. Чи можна ставити пластини одного бренду в корпус іншого?

Так, якщо збігається геометричний стандарт. Наприклад, пластина стандарту APKT 1604 від одного виробника зазвичай підходить до будь-якої фрези під APKT 1604 іншого бренду. Проте для специфічних серій (особливо High Feed) ми рекомендуємо перевіряти сумісність у наших менеджерів.

4. Який радіус при вершині обрати: 0.4, 0.8 чи 1.2 мм?

    • 0.4 мм: Для чистової обробки, де потрібна низька шорсткість та мінімальні зусилля різання.
    • 0.8 мм: Універсальний варіант для більшості робіт.
    • 1.2 мм і більше: Для важкої чорнової обробки. Великий радіус робить кромку міцнішою, але потребує більшої жорсткості верстата.

5. Коли варто переходити на High Feed (високу подачу)?

Переходьте на High Feed, якщо ваша задача — максимально швидко «обідрати» великий об’єм металу (наприклад, при виготовленні прес-форм). Ці пластини дозволяють працювати на подачах до 1.5–2.0 мм/зуб, що недоступно для звичайних торцевих фрез.

6. Як підібрати сплав пластини під матеріал заготовки?

Орієнтуйтеся на колірне маркування ISO:
    • P (Блакитний): Сталі.
    • M (Жовтий): Нержавіючі сталі.
    • K (Червоний): Чавуни.
    • N (Зелений): Алюміній та кольорові метали.
    • S (Помаранчевий): Жароміцні сплави.
    • H (Сірий): Загартовані сталі.

7. Чому пластина швидко сколюється при фрезеруванні?

Найчастіші причини:
    • Занадто висока швидкість різання (Vc​).
    • Робота без охолодження там, де воно необхідне (або навпаки — нерівномірне охолодження, що викликає термічний шок).
    • Недостатня жорсткість закріплення деталі.
    • Неправильно підібраний стружколом для даної глибини різання.

8. Яка зручність вибору пластин у вашому магазині?

Ми розробили систему «Розумний кошик». У кожній картці корпусу фрези є пряме посилання на сумісні пластини. Також ми вказуємо реальні режими різання для кожного сплаву, щоб ви могли запустити інструмент у роботу відразу після отримання.

Маєте специфічне завдання? Надішліть нам креслення деталі, і ми безкоштовно підберемо комплект «Корпус + Пластини», який забезпечить найменшу собівартість вашої обробки!
