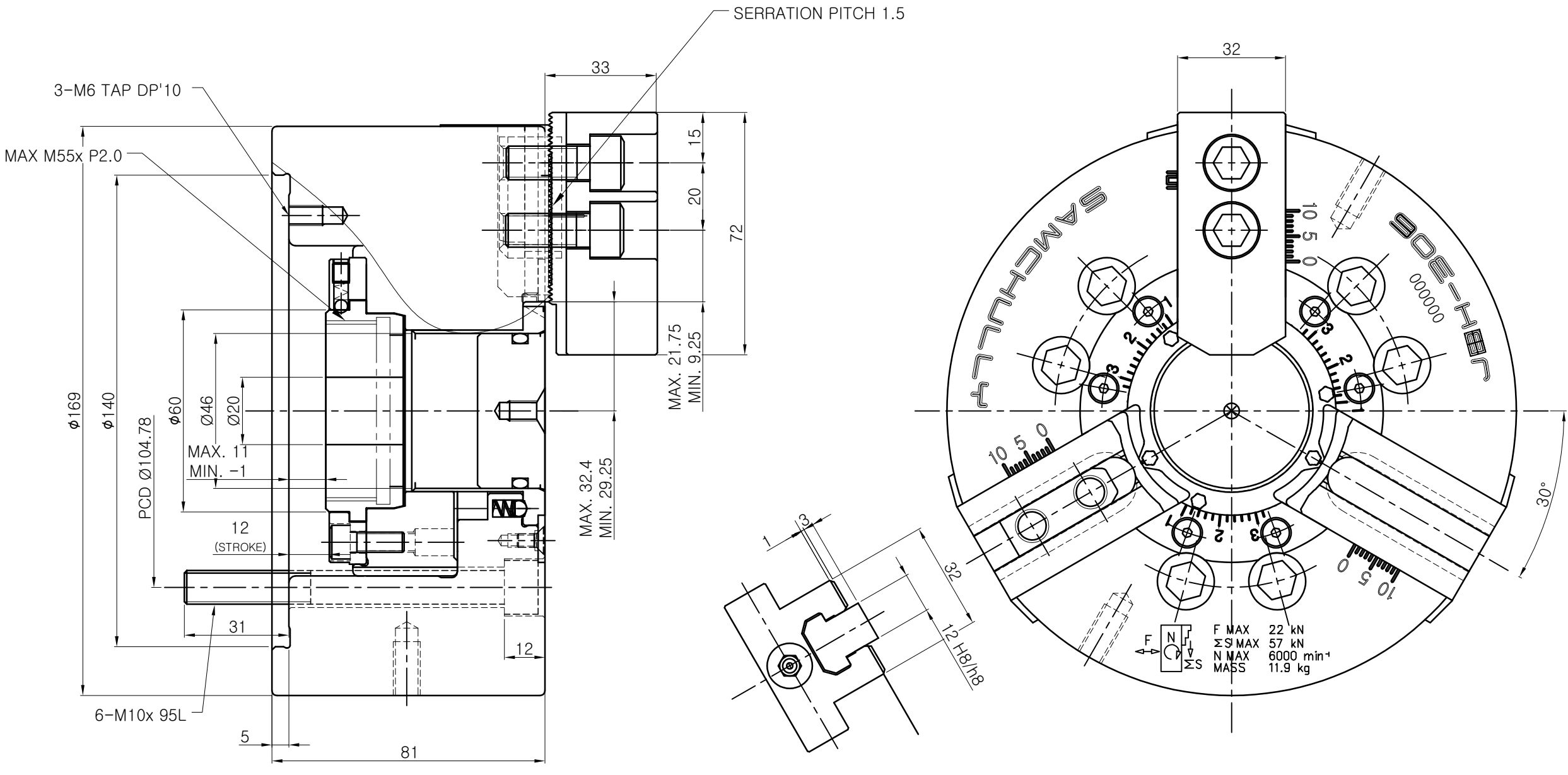

Механізований патрон Samchully JBH-306 із системою JB-CORE

Samchully JBH-306 — це компактний 6-дюймовий патрон, який кардинально змінює підхід до переналадки верстата. Завдяки вбудованій системі JB-CORE, ви можете забути про використання розточувальних кілець. Для чого застосовується? Ця модель ідеально підходить для швидкісних токарних центрів, що працюють з дрібними та середніми деталями. Вона незамінна на виробництвах з високою номенклатурою (high-mix), де потрібно часто переналаштовувати кулачки під різні діаметри. Переваги та порівняння: На відміну від стандартних патронів Kitagawa або Strong, JBH-306 дозволяє розточувати кулачки прямо «за місцем» з регулюванням кроку 0.1 мм. Це забезпечує ідеальну площу контакту з деталлю та зменшує биття до мінімуму. Ви економите до 30 хвилин на кожному налаштуванні.

Samchully JB (JBM / JBH) — це перший у світі механізований гідравлічний патрон із вбудованим кільцем для розточування кулачків (boring ring). Забудьте про громіздкі сторонні пристосування, складні розрахунки та довге переналагодження верстата. Моделі серії JBM та JBH дозволяють розточувати м'які кулачки силами самого патрона, скорочуючи час простою обладнання на 90%. 100%-ва сумісність зі стандартними серіями (HS та MH) робить інтеграцію у ваш верстатний парк миттєвою та безшовною.

Унікальні переваги патронів Samchully JB над конкурентами

Головна проблема стандартних гідравлічних патронів при обробці кулачків — необхідність використання дороговартісних розточувальних кілець або спеціально підготовлених заготовок (металевих «млинців»/проставок). Патрон Samchully серії JB повністю усуває ці витрати.
    • Колосальна економія часу (до 90%): Виключаються рутинні обчислення та підгонка пристосувань. Налагоджувальник витрачає хвилини замість годин.
    • Термін служби м'яких кулачків збільшено до 15 разів! У стандартних патронів крок кулачків регулюється лише за кроком нарізаних на них зубців (серейтора), який зазвичай становить 1.5 мм. Конструкція патрона JB із черв'ячним профілем (scroll curve) дозволяє виконувати мікрорегулювання з кроком усього 0.1 мм. Ви зрізаєте рівно стільки матеріалу, скільки потрібно для відновлення точності, зберігаючи тіло кулачка.
    • Збільшення зони розточування на 20%: Завдяки відсутності зовнішнього розточувального кільця, яке зазвичай кріпиться до болтів кулачків, максимальний діаметр розточування збільшується на 20% порівняно зі стандартними патронами.
    • Преміальна точність: Після розточування кулачків патрон забезпечує ідеальне биття в межах 0.01 мм (0.0004").
    • Готовність до роботи з роботами (Robot Ready): Стандартні патрони вимагають ручного встановлення кілець для розточування, що виключає автоматизацію. Конструктивні особливості серії JB дозволяють повністю автоматизувати цей процес на виробництві.

Як це працює?

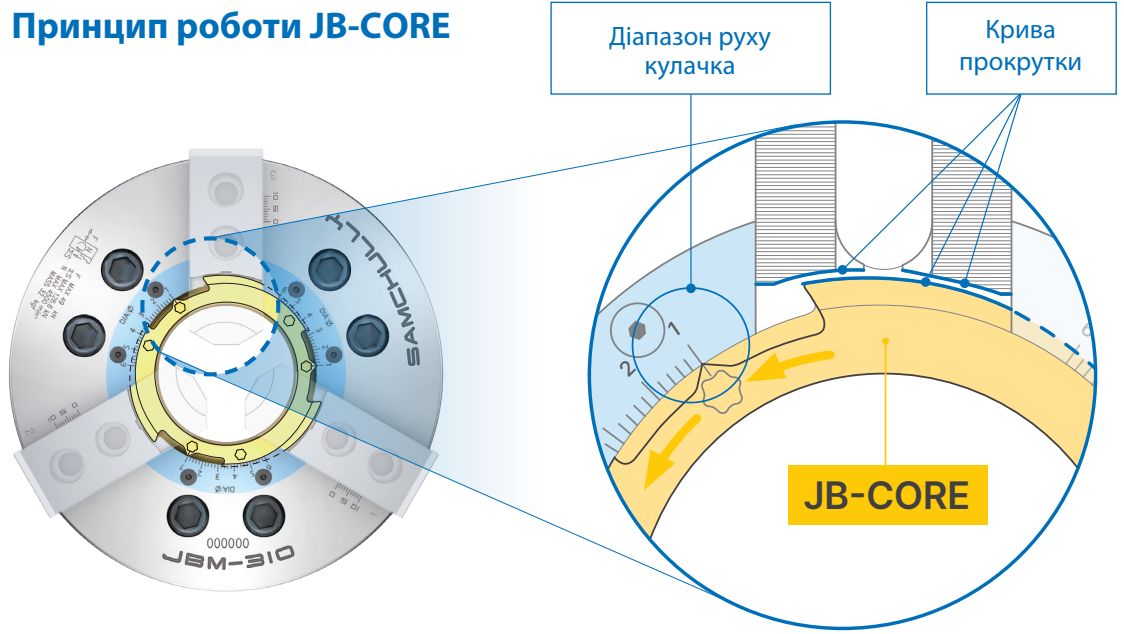

В основі патрона лежить запатентована технологія обертової втулки (поворотного кільця), що розташована співвісно з майстер-кулачками патрона. Всередині корпусу інтегрована спеціальна спіральна нарізка (Scroll Curve).
Для того щоб зафіксувати кулачки в жорсткому переднатягу перед розточуванням, оператору більше не потрібно затискати сторонні предмети. Достатньо використати звичайний шестигранний ключ. При обертанні регулювального гвинта вбудований механізм переміщує упори, створюючи ідеальне зусилля затиску для подальшого точного розточування.

Приклади та простота налаштування (Easy Setup)

Налаштування патрона є інтуїтивно зрозумілим і виключає помилки оператора завдяки лазерній шкалі на торці патрона та відповідним міткам на м'яких кулачках.

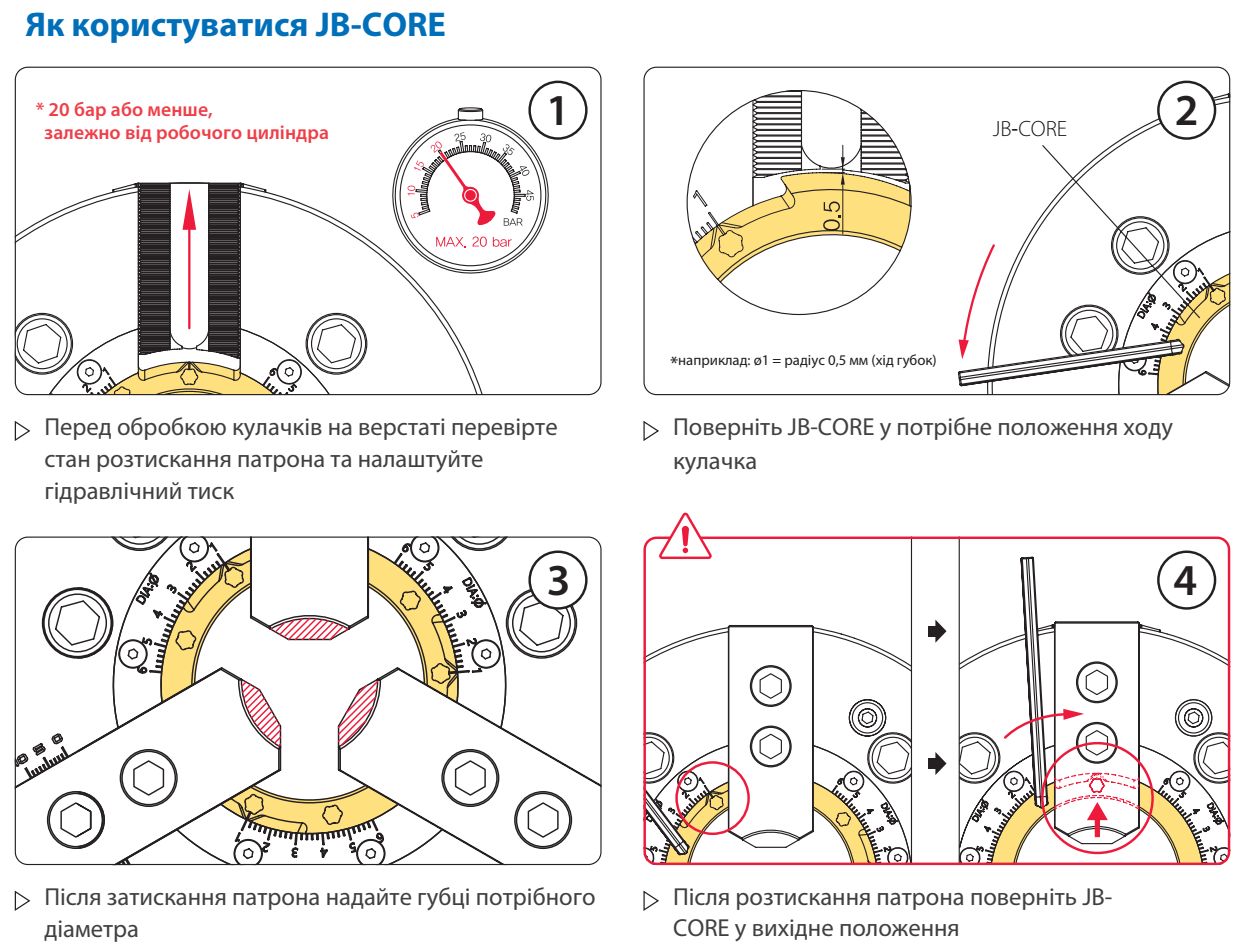

Процес підготовки до розточування виглядає так:
    1. Позиціонування кулачків: Сумістіть мітку на м'якому кулачку (Soft Jaw) з лазерною шкалою на корпусі патрона. Це гарантує, що всі три кулачки встановлені на один і той самий крок зубців (серейтора).
    2. Затиск JB-Core: За допомогою стандартного шестигранника відрегулюйте внутрішню втулку патрона (JB-Core), виставивши необхідний діапазон ходу кулачків для розточування (від 0.5 до 2-3 мм залежно від моделі патрона).
    3. Важлива примітка щодо гідравліки: При фіксації вбудованого механізму відрегулюйте тиск гідроциліндра (не рекомендується перевищувати 20 бар, щоб уникнути деформації).
    4. Розточування: Виконайте розточування кулачків під цільовий діаметр деталі. Патрон готовий до роботи з максимальною точністю!
