Патрон різьбонарізний з компенсацією по довжині SK30xQCT31-99 під мітчики M5-M24

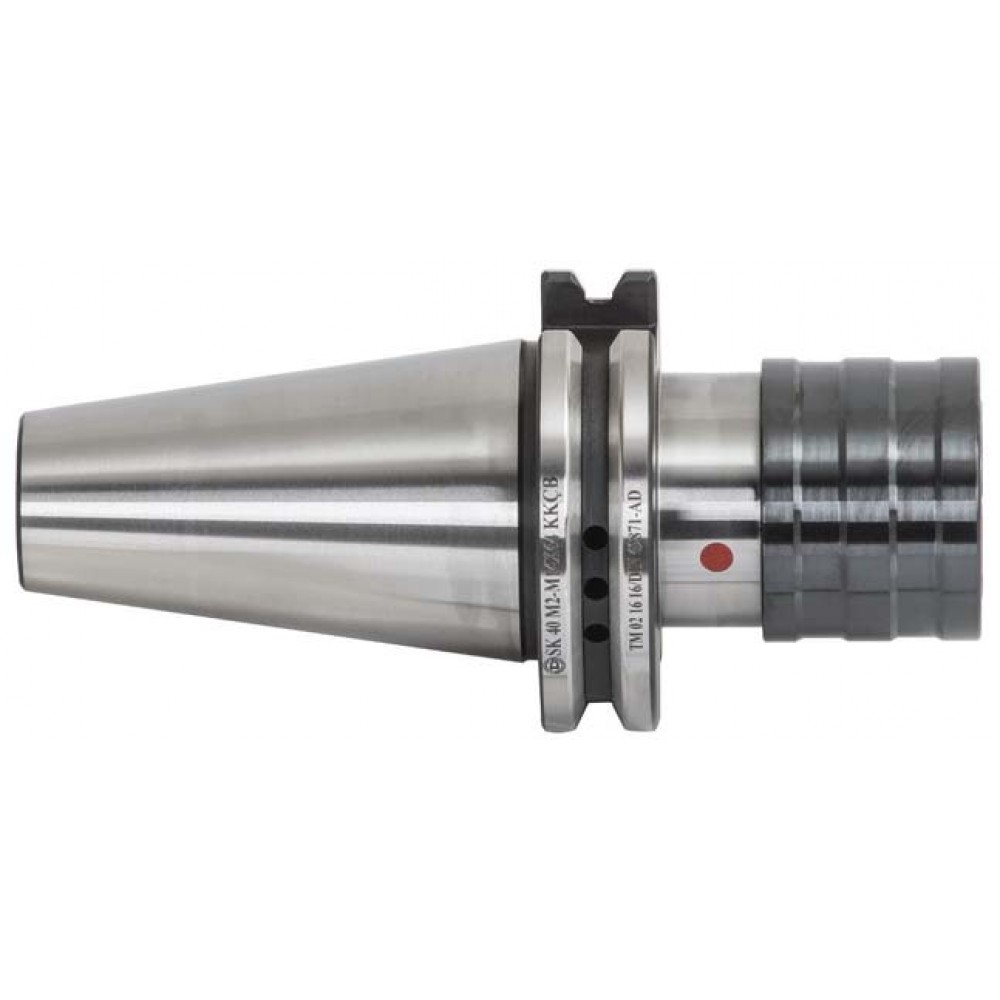

Модель SK30xQCT31-99 — різьбонарізний патрон із хвостовиком SK30 та швидкою заміною мітчиків через муфти QCT31. Зовнішній діаметр 54 мм, виліт 99 мм.

Призначення

Оснащення розраховане на серійне та одиничне нарізання різьби M5-M24. Компенсація дозволяє працювати навіть без жорсткого синхронного нарізання (rigid tapping).

Переваги

• Осьова компенсація ±12 мм: мітчик «плаває» й не перевантажується
• Швидка заміна мітчиків через муфти QCT31 — за секунди, без розбирання
• Хвостовик SK30: жорстка посадка й точна співвісність у шпинделі
• Працює без rigid tapping — підходить для універсальних і старих верстатів
• Зменшує поломки мітчиків і брак різьби

Як використовувати

1. Доберіть муфту й мітчик. Оберіть швидкозмінну муфту QCT31 під потрібний розмір різьби з діапазону M5-M24 і машинний мітчик із відповідним квадратом хвостовика.
2. Вставте мітчик у муфту. Установіть мітчик у муфту так, щоб квадрат хвостовика ввійшов у квадратне гніздо без люфту.
3. Установіть муфту в патрон. Вставте муфту в посадкове гніздо патрона Ø31 мм до спрацювання швидкозмінного замка.
4. Закріпіть патрон у шпинделі. Установіть патрон хвостовиком SK30 у шпиндель верстата й затягніть згідно зі стандартом кріплення.
5. Перевірте компенсацію. Переконайтеся, що мітчик вільно переміщується вздовж осі в межах ±12 мм — це робочий хід компенсації.
6. Наріжте різьбу. Задайте оберти й подачу під крок різьби, підведіть інструмент і наріжте різьбу з подачею МОР; компенсація згладить розсинхрон подачі та обертів.

Можливі складнощі та рішення

• Мітчик заходить із перекосом. Перевірте діаметр попереднього свердління та перпендикулярність осі отвору.
• Заїдання на виході. У глухих отворах видаляйте стружку та беріть мітчик потрібного виконання (для глухих чи наскрізних).

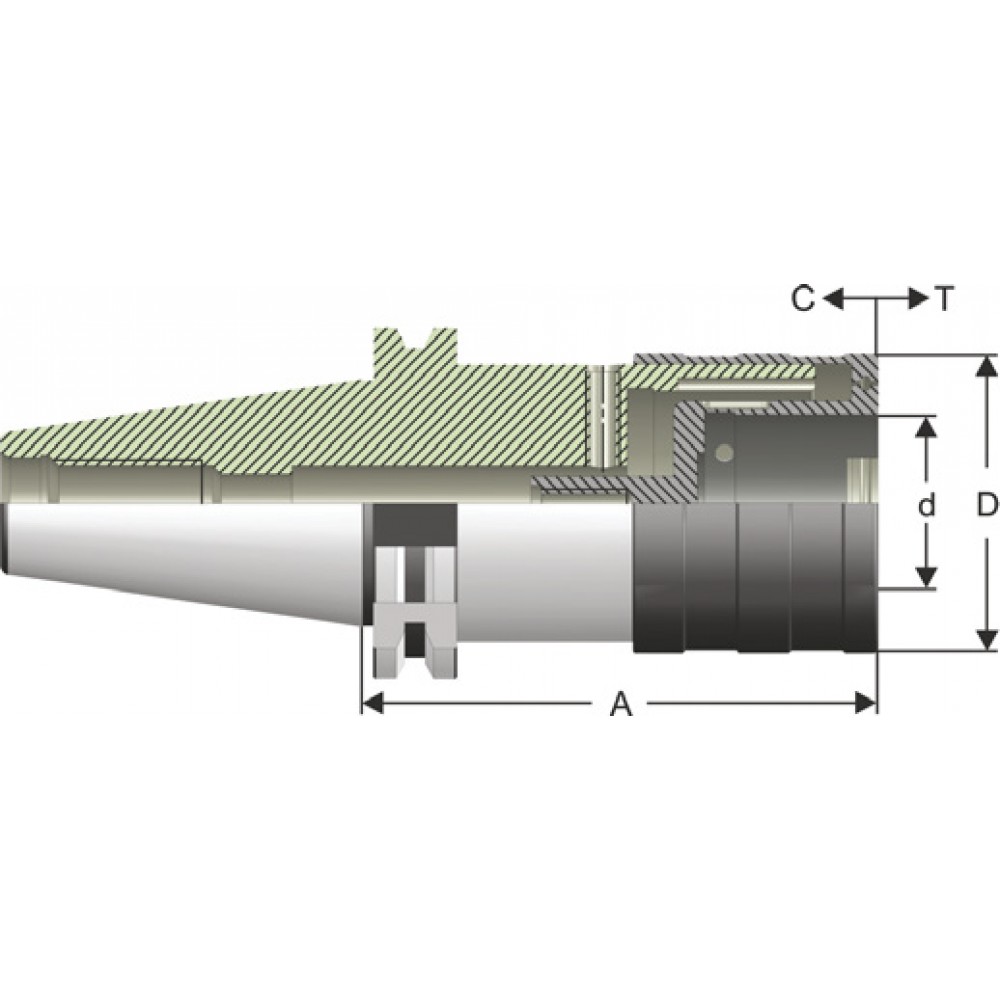

Характеристики

• Тип хвостовика: SK30
• Посадковий діаметр муфти: 31 мм
• Діапазон різьб: M5-M24
• Осьова компенсація: ±12 мм
• Виліт: 99 мм
• Зовнішній діаметр: 54 мм

Питання — відповідь

Чи потрібен цьому патрону rigid tapping?
Ні. Осьова компенсація ±12 мм гасить розсинхрон, тож патрон працює й на верстатах без жорсткого синхронного нарізання.

Які мітчики підходять?
Машинні мітчики з різьбою з діапазону M5-M24; кріпляться через муфту QCT31 з відповідним квадратом.

Завантажте сторінку з каталогу для ознайомлення з докладнішими характеристиками.
