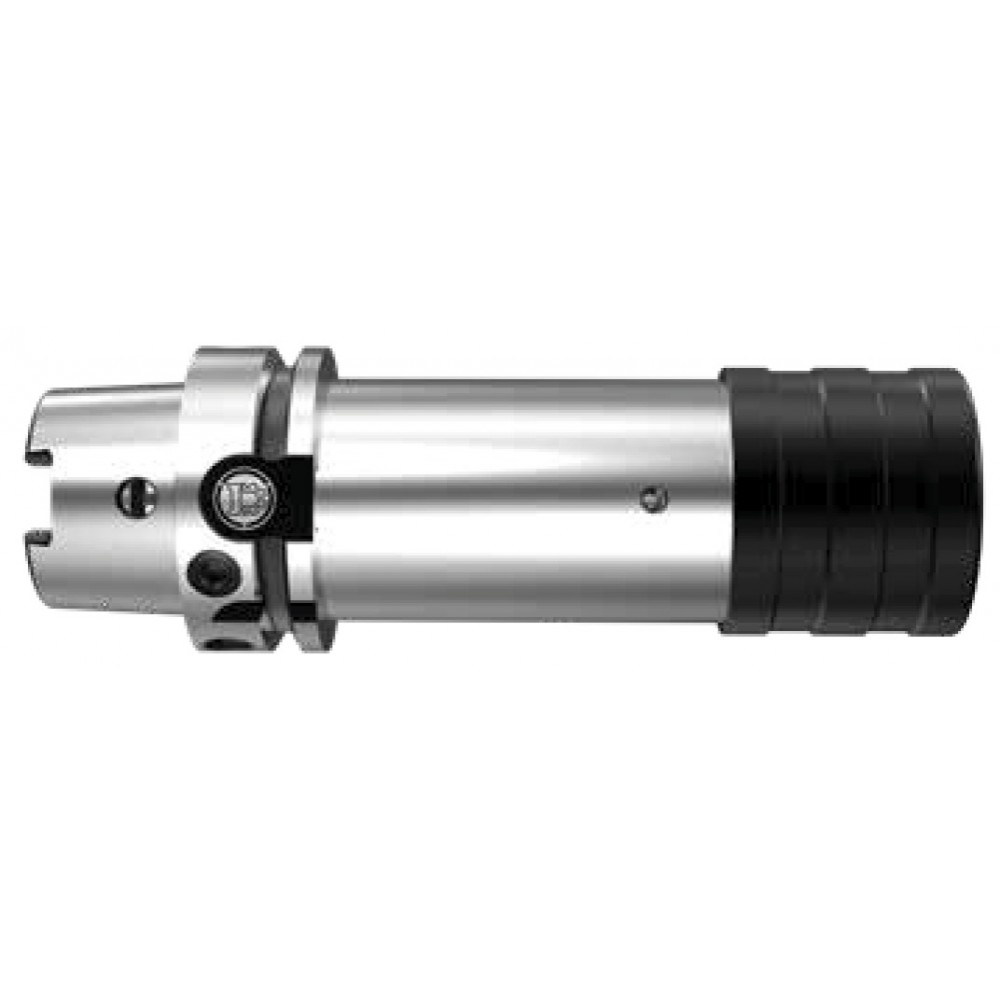

Патрон різьбонарізний з компенсацією по довжині HSKA63xQCT19-104 під мітчики M2-M14

HSKA63xQCT19-104 — компенсувальний патрон для мітчиків із хвостовиком HSKA63. Осьовий хід ±7 мм згладжує розбіжність подачі верстата й кроку різьби.

Призначення

Патрон призначений для кріплення машинних мітчиків і нарізання наскрізної та глухої різьби M2-M14. Хвостовик HSKA63 забезпечує жорстке й точне встановлення у шпинделі.

Переваги

• Сумісний із мітчиками різних виробників через потрібну муфту
• Осьова компенсація ±7 мм: мітчик «плаває» й не перевантажується
• Швидка заміна мітчиків через муфти QCT19 — за секунди, без розбирання
• Хвостовик HSKA63: жорстка посадка й точна співвісність у шпинделі
• Працює без rigid tapping — підходить для універсальних і старих верстатів

Як використовувати

1. Доберіть муфту й мітчик. Оберіть швидкозмінну муфту QCT19 під потрібний розмір різьби з діапазону M2-M14 і машинний мітчик із відповідним квадратом хвостовика.
2. Вставте мітчик у муфту. Установіть мітчик у муфту так, щоб квадрат хвостовика ввійшов у квадратне гніздо без люфту.
3. Установіть муфту в патрон. Вставте муфту в посадкове гніздо патрона Ø19 мм до спрацювання швидкозмінного замка.
4. Закріпіть патрон у шпинделі. Установіть патрон хвостовиком HSKA63 у шпиндель верстата й затягніть згідно зі стандартом кріплення.
5. Перевірте компенсацію. Переконайтеся, що мітчик вільно переміщується вздовж осі в межах ±7 мм — це робочий хід компенсації.
6. Наріжте різьбу. Задайте оберти й подачу під крок різьби, підведіть інструмент і наріжте різьбу з подачею МОР; компенсація згладить розсинхрон подачі та обертів.

Можливі складнощі та рішення

• Заїдання на виході. У глухих отворах видаляйте стружку та беріть мітчик потрібного виконання (для глухих чи наскрізних).
• Ламається мітчик. Найчастіше причина — жорстка подача без компенсації або перекіс. Перевірте співвісність, переконайтеся, що мітчик вільно ходить у межах ±7 мм, зменшіть подачу.

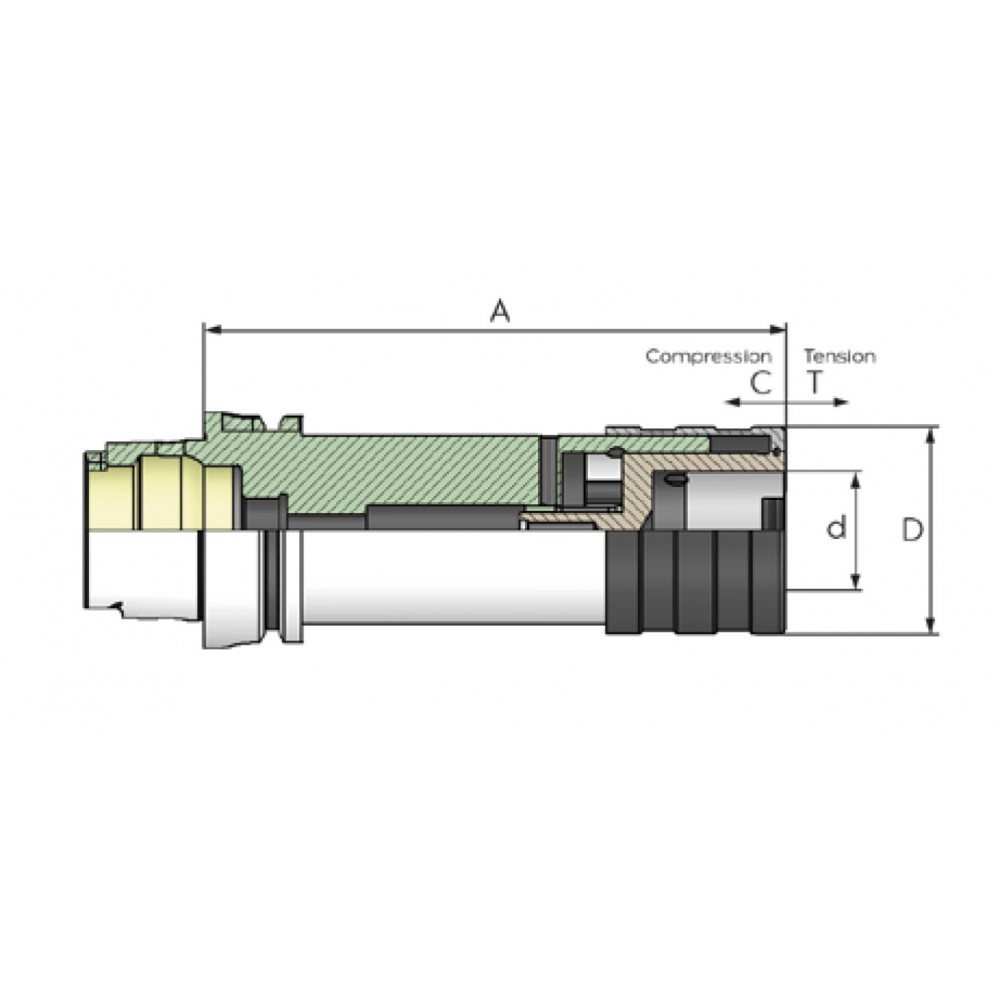

Характеристики

• Тип хвостовика: HSKA63
• Посадковий діаметр муфти: 19 мм
• Діапазон різьб: M2-M14
• Осьова компенсація: ±7 мм
• Виліт: 104 мм
• Зовнішній діаметр: 36.5 мм

Питання — відповідь

Чи підійде для нержавійки?
Так, якщо використовувати мітчик для нержавіючих сталей і подачу МОР.

Чи потрібен цьому патрону rigid tapping?
Ні. Осьова компенсація ±7 мм гасить розсинхрон, тож патрон працює й на верстатах без жорсткого синхронного нарізання.

Завантажте сторінку з каталогу для ознайомлення з докладнішими характеристиками.
