Муфта-вставка різьбонарізна QCT48-M14-d11-S9,0 для мітчика M14 з хвостовиком 11 мм та січенням квадрата 9,0 мм

Муфта різьбонарізна QCT48-M14-d11-S9,0 — швидкозмінна вставка для мітчика M14 із хвостовиком Ø11 мм і квадратом 9,0 мм. Встановлюється в патрон із посадкою Ø48 мм.

Призначення

Муфта потрібна, щоб установити мітчик M14 у різьбонарізний патрон QCT48 і миттєво міняти інструмент без переналагодження. Через неї передається крутний момент від патрона до мітчика.

Переваги

• Сумісна з патронами DEGERLI із посадкою Ø48 мм
• Компактна: зовнішній Ø 72 мм, довжина 41 мм
• Дозволяє тримати набір мітчиків напоготові під один патрон
• Підходить для стандартних машинних мітчиків M14
• Швидка заміна мітчика — вийняв одну муфту, вставив іншу

Як використовувати

1. Перевірте розміри мітчика. Переконайтеся, що в мітчика M14 хвостовик Ø11 мм і квадрат 9,0 мм — вони мають збігатися з муфтою QCT48-M14-d11-S9,0.
2. Вставте мітчик у муфту. Вставте хвостовик мітчика в отвір муфти так, щоб квадрат увійшов у квадратне гніздо 9,0 мм без люфту.
3. Установіть муфту в патрон. Вставте муфту в різьбонарізний патрон із посадкою Ø48 мм до спрацювання швидкозмінного замка.
4. Наріжте різьбу. Задайте режими під різьбу M14, увімкніть подачу МОР і наріжте різьбу; осьову компенсацію забезпечить патрон.
5. Замініть мітчик за потреби. Щоб поставити інший розмір, вийміть муфту з патрона й вставте іншу — без переналагодження.

Можливі складнощі та рішення

• Мітчик випадає. Не спрацював фіксатор — вставте муфту в патрон до клацання швидкозмінного замка.
• Мітчик провертається. Квадрат мітчика менший за гніздо — перевірте, що в мітчика квадрат 9,0 мм; за зносу гнізда замініть муфту.

Характеристики

• Посадковий діаметр (під патрон): 48 мм
• Різьба мітчика: M14
• Діаметр хвостовика мітчика: 11 мм
• Переріз квадрата: 9,0 мм

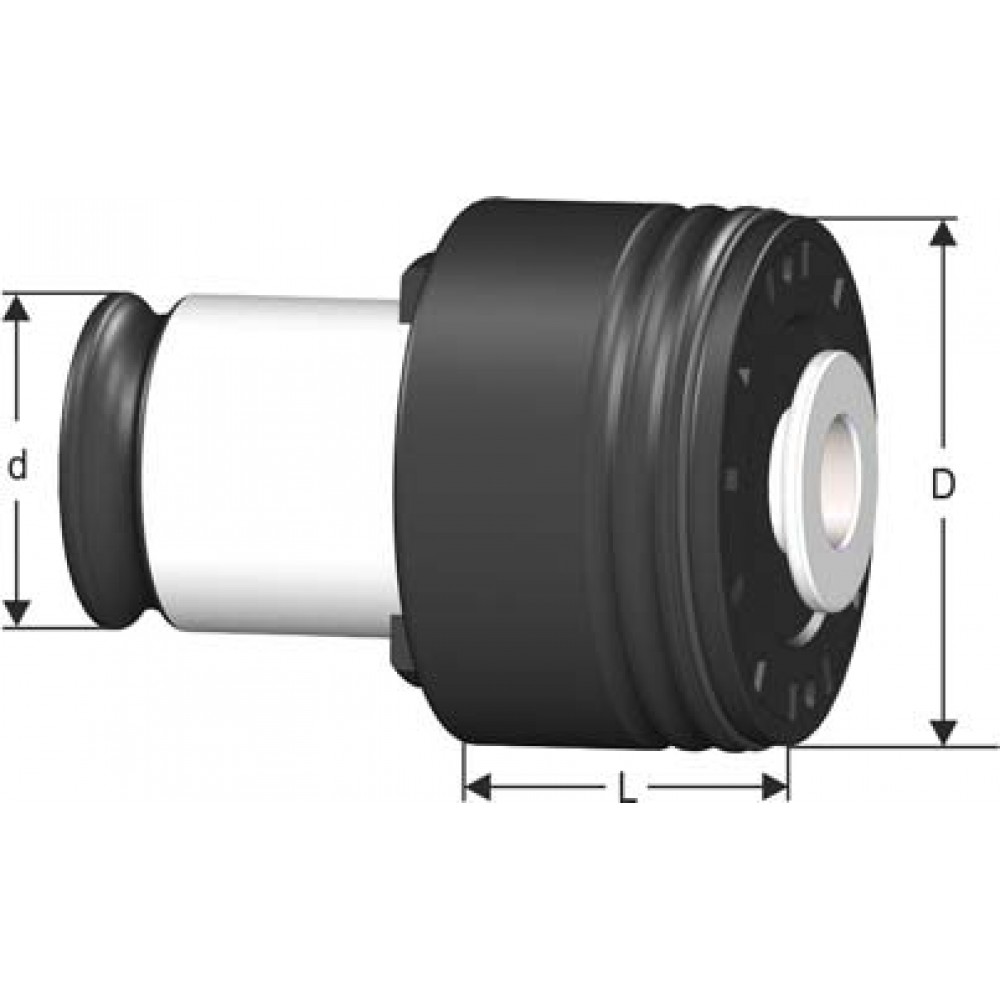

• Зовнішній діаметр муфти: 72 мм
• Довжина муфти: 41 мм

Питання — відповідь

Чи підійде ця муфта до мого патрона?
Так, якщо в патрона посадковий діаметр Ø48 мм (система QCT48). Зовнішній розмір муфти — Ø72 мм.

Який мітчик у неї ставиться?
Машинний мітчик M14 із хвостовиком Ø11 мм і квадратом 9,0 мм.

Завантажте сторінку з каталогу для ознайомлення з докладнішими характеристиками.
