Муфта-вставка різьбонарізна QCT31-M16-d12-S9,0 для мітчика M16 з хвостовиком 12 мм та січенням квадрата 9,0 мм

QCT31-M16-d12-S9,0 — перехідна муфта DEGERLI між різьбонарізним патроном (посадка Ø31 мм) і мітчиком M16. Зовнішній діаметр 50 мм, довжина 31 мм.

Призначення

Призначена для кріплення машинного мітчика M16 у патроні Ø31 мм під час нарізання наскрізної та глухої різьби. Осьову компенсацію бере на себе патрон.

Переваги

• Дозволяє тримати набір мітчиків напоготові під один патрон
• Підходить для стандартних машинних мітчиків M16
• Швидка заміна мітчика — вийняв одну муфту, вставив іншу
• Квадрат 9,0 мм точно передає момент, мітчик не провертається
• Отвір під хвостовик Ø12 мм — щільна посадка без люфту

Як використовувати

1. Перевірте розміри мітчика. Переконайтеся, що в мітчика M16 хвостовик Ø12 мм і квадрат 9,0 мм — вони мають збігатися з муфтою QCT31-M16-d12-S9,0.
2. Вставте мітчик у муфту. Вставте хвостовик мітчика в отвір муфти так, щоб квадрат увійшов у квадратне гніздо 9,0 мм без люфту.
3. Установіть муфту в патрон. Вставте муфту в різьбонарізний патрон із посадкою Ø31 мм до спрацювання швидкозмінного замка.
4. Наріжте різьбу. Задайте режими під різьбу M16, увімкніть подачу МОР і наріжте різьбу; осьову компенсацію забезпечить патрон.
5. Замініть мітчик за потреби. Щоб поставити інший розмір, вийміть муфту з патрона й вставте іншу — без переналагодження.

Можливі складнощі та рішення

• Мітчик випадає. Не спрацював фіксатор — вставте муфту в патрон до клацання швидкозмінного замка.
• Мітчик провертається. Квадрат мітчика менший за гніздо — перевірте, що в мітчика квадрат 9,0 мм; за зносу гнізда замініть муфту.

Характеристики

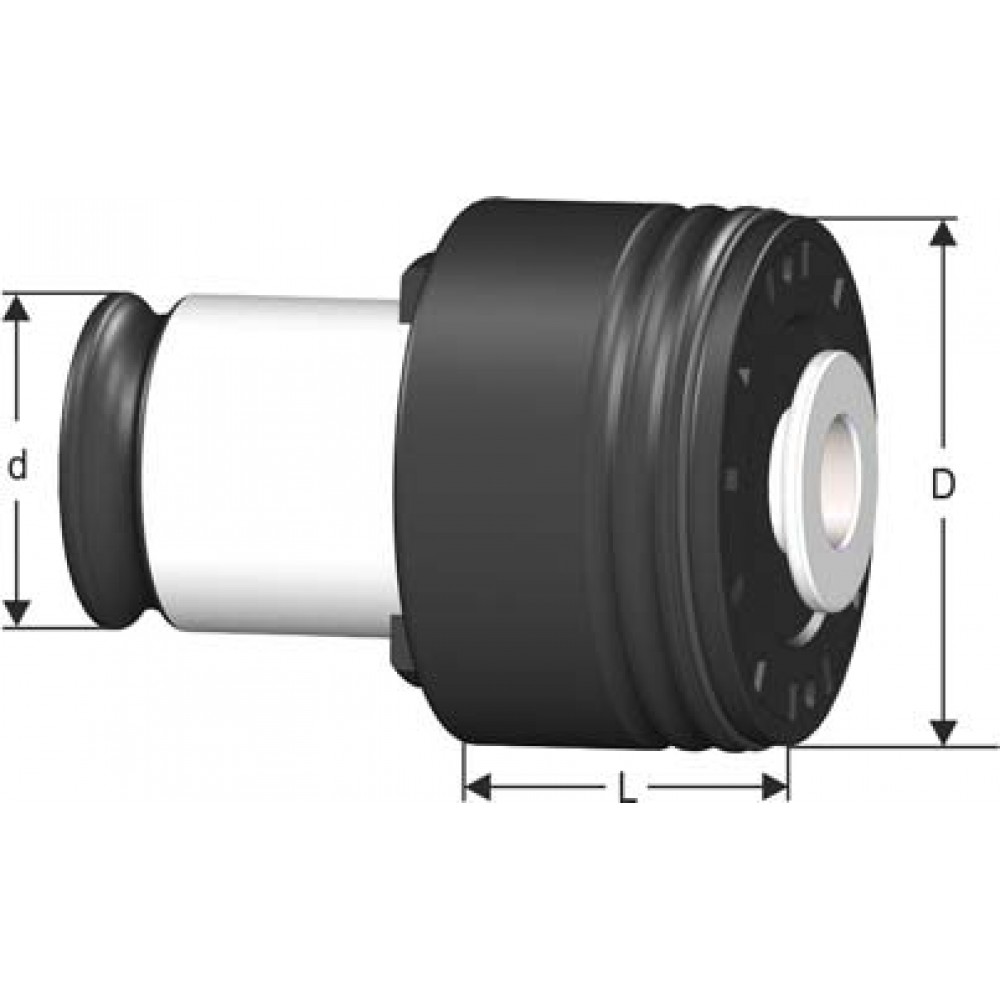

• Посадковий діаметр (під патрон): 31 мм
• Різьба мітчика: M16
• Діаметр хвостовика мітчика: 12 мм
• Переріз квадрата: 9,0 мм
• Зовнішній діаметр муфти: 50 мм
• Довжина муфти: 31 мм

Питання — відповідь

Який мітчик у неї ставиться?
Машинний мітчик M16 із хвостовиком Ø12 мм і квадратом 9,0 мм.

Чи дає муфта компенсацію довжини?
Ні, компенсацію забезпечує патрон. Муфта відповідає за передачу моменту та швидку заміну мітчика.

Завантажте сторінку з каталогу для ознайомлення з докладнішими характеристиками.
