Мітчик машинний M16 DIN 376 HSSE-Co з покриттям TiAlN для наскрізних отворів

Мітчик машинний M16 DIN 376 SA612108

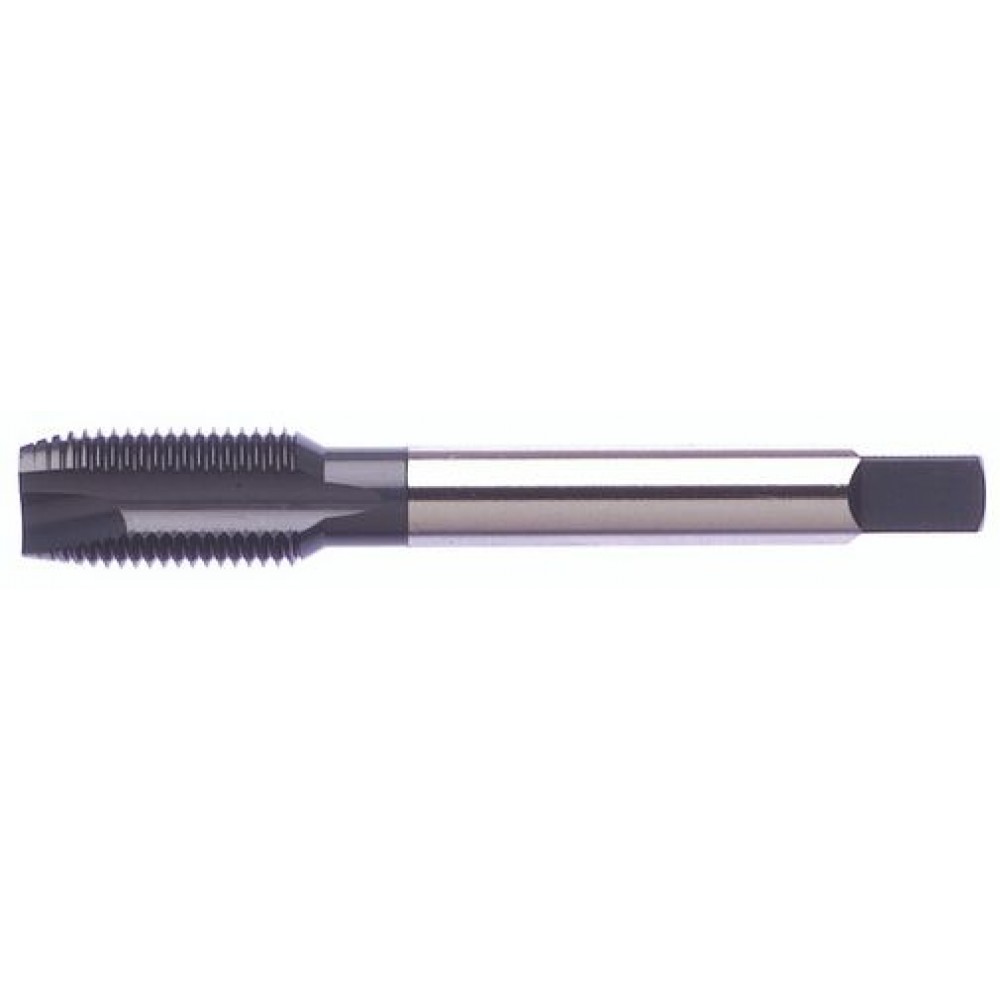

Машинний мітчик SA612108 — інструмент для нарізання внутрішньої метричної різьби M16 на верстатному обладнанні. Різьба нарізається із кроком 2 мм за класом точності 6H. Інструмент виготовлено з кобальтової швидкорізальної сталі HSSE-Co з покриттям TiAlN. Загальна довжина — 110 мм, робоча довжина — 32 мм, максимальна глибина різьби — 32 мм. Забірна частина — 10 мм (5×крок), хвостовик Ø12 мм із квадратом 9 мм, кількість пер — 3. Рекомендований діаметр отвору під різьбу — 14 мм.

Призначення та сфери застосування

Мітчик застосовують для машинного нарізання різьби у наскрізних отворах на свердлильних, токарних і фрезерних верстатах, а також на обробних центрах. Подовжена забірна частина (10 мм) розподіляє навантаження на кілька витків і виштовхує стружку вперед, тож інструмент добре підходить для серійної обробки кріпильних отворів.

Головні переваги

• Сталь HSSE-Co дає запас за стійкістю під час роботи по міцних матеріалах.
• Покриття TiAlN знижує тертя й налипання стружки, подовжуючи ресурс.
• Виконання за стандартом DIN 376 — взаємозамінність і передбачувана посадка в патрон.
• Клас точності 6H дає стабільний допуск метричної різьби.
• Оптимізований під наскрізні отвори з виведенням стружки вперед.

Як використовувати

1. Підготуйте отвір. Просвердліть отвір діаметром 14 мм під різьбу M16, зніміть задирки й фаску на вході для легкого заходу мітчика.
2. Закріпіть мітчик. Установіть мітчик SA612108 у патрон верстата (краще плаваючий) хвостовиком 12 мм; перевірте перпендикулярність осі мітчика до площини деталі.
3. Подайте мастило. Нанесіть різьбонарізну оливу або увімкніть подачу МОР — охолодження обов'язкове для чистого профілю та стійкості інструмента.
4. Наріжте різьбу. Ведіть мітчик рівномірною подачею на глибину до 32 мм. Забірна частина 10 мм плавно врізається в метал; для наскрізного отвору стружка виходить уперед за ходом подачі.
5. Вийміть інструмент. Виведіть мітчик реверсом на тих самих обертах; для глухого отвору спершу видаліть накопичену стружку, щоб не заклинити кромки.
6. Перевірте різьбу. Проконтролюйте різьбу M16 різьбовим калібром-пробкою; чисті витки без задирів підтверджують правильність режимів.

Можливі складнощі та їх вирішення

• Пакетування стружки в отворі. Періодично реверсуйте мітчик для ламання стружки або обирайте виконання з потрібним напрямком канавки — так стружка не заклинить інструмент.
• Перегрів і налипання матеріалу. Забезпечте безперервну подачу МОР і не перевищуйте швидкість різання; покриття TiAlN допомагає, але не замінює охолодження.

Запитання та відповіді

Чи можна працювати вручну, у воротку?
Мітчик машинний, але за акуратної подачі й рясного мащення допустима й ручна робота воротком на м'яких матеріалах.

Як зрозуміти, що мітчик затупився?
Зростає зусилля, гіршає чистота витків, з'являється характерний скрип і рвана стружка — час переточити або замінити інструмент.
