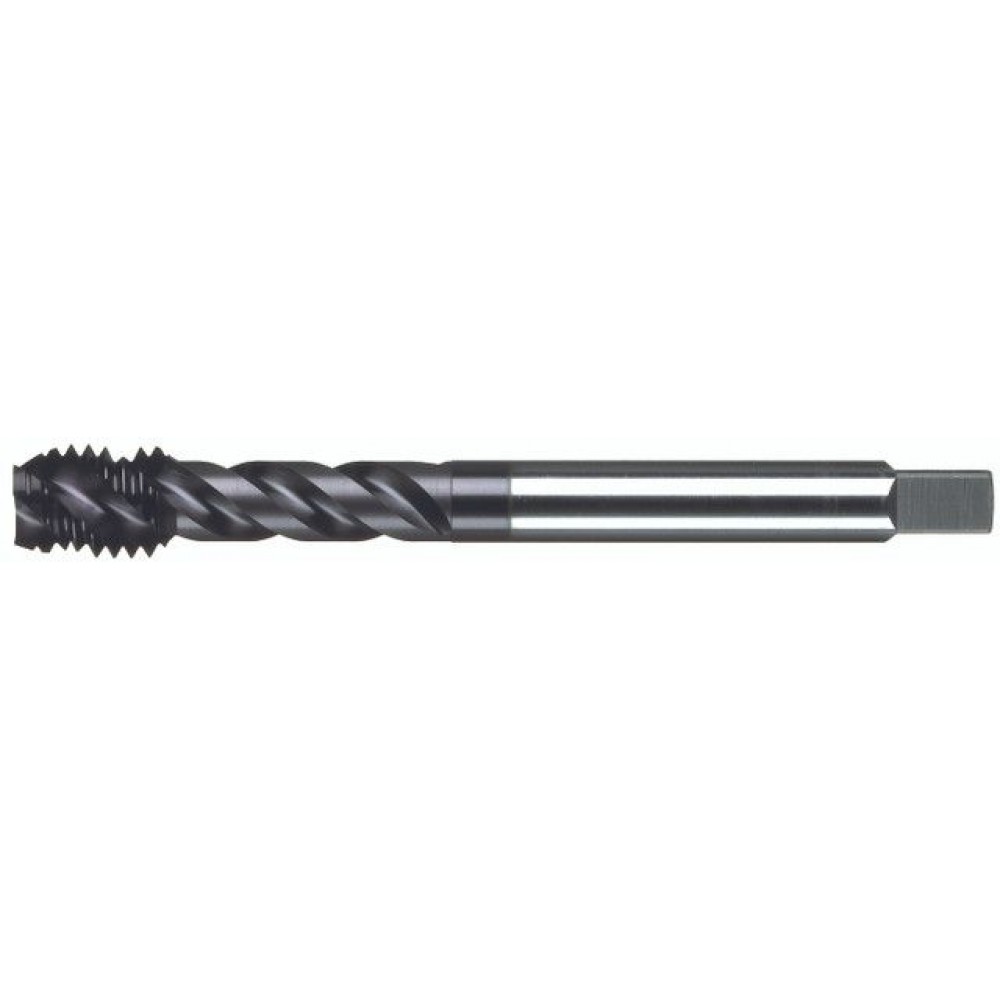

Мітчик машинний M10 DIN 371 R45° HSSE-Co з покриттям TiAlN для глухих отворів

Мітчик машинний M10 DIN 371 R45° SA512009

Різьбонарізний мітчик SA512009 формує внутрішню різьбу M10 із кроком 1.5 мм. Різьба нарізається із кроком 1.5 мм за класом точності 6H. Інструмент виготовлено з кобальтової швидкорізальної сталі HSSE-Co з покриттям TiAlN. Загальна довжина — 100 мм, робоча довжина — 18 мм, максимальна глибина різьби — 39 мм. Забірна частина — 3.75 мм (2.5×крок), хвостовик Ø10 мм із квадратом 8 мм, кількість пер — 3. Рекомендований діаметр отвору під різьбу — 8.5 мм.

Призначення та сфери застосування

Виконання розраховане на глухі отвори: коротка забірна частина (3.75 мм) дає змогу нарізати різьбу майже до дна, а гвинтова канавка R45° відводить стружку назад, до хвостовика, звільняючи зону різання. Мітчик потрібен на верстатах із ЧПК, в інструментальному та ремонтному виробництві.

Головні переваги

• Кобальтова швидкорізальна сталь HSSE-Co тримає кромку навіть на форсованих режимах.
• Шар TiAlN зменшує тепловиділення та захищає кромку від зношення.
• Виконання за стандартом DIN 371 R45° — взаємозамінність і передбачувана посадка в патрон.
• Клас точності 6H дає стабільний допуск метричної різьби.
• Забірна частина підібрана під глухі отвори та нарізання біля самого дна.

Як використовувати

1. Підготуйте отвір. Просвердліть отвір діаметром 8.5 мм під різьбу M10, зніміть задирки й фаску на вході для легкого заходу мітчика.
2. Закріпіть мітчик. Установіть мітчик SA512009 у патрон верстата (краще плаваючий) хвостовиком 10 мм; перевірте перпендикулярність осі мітчика до площини деталі.
3. Подайте мастило. Нанесіть різьбонарізну оливу або увімкніть подачу МОР — охолодження обов'язкове для чистого профілю та стійкості інструмента.
4. Наріжте різьбу. Ведіть мітчик до потрібної глибини, не доводячи до дна; максимальна глибина різьби — 39 мм. Виконання під глухий отвір відводить стружку назад, до хвостовика.
5. Вийміть інструмент. Виведіть мітчик реверсом на тих самих обертах; для глухого отвору спершу видаліть накопичену стружку, щоб не заклинити кромки.
6. Перевірте різьбу. Проконтролюйте різьбу M10 різьбовим калібром-пробкою; чисті витки без задирів підтверджують правильність режимів.

Можливі складнощі та їх вирішення

• Занадто тугий хід. Зменшіть подачу, додайте мастило й перевірте гостроту кромок — тугий хід швидко призводить до поломки хвостовика.
• Зрив або рвана різьба. Перевірте діаметр отвору (8.5 мм під M10) і співвісність подачі; перекіс і замалий діаметр — головні причини зриву профілю.
• Поломка мітчика в глухому отворі. Не доводьте до упору в дно: залишайте запас і контролюйте глибину — максимальна глибина різьби тут 39 мм.

Запитання та відповіді

Чи підходить мітчик для нержавіючої сталі?
Так, HSSE-Co з покриттям TiAlN розрахований на в'язкі сталі; знизьте швидкість і забезпечте безперервну подачу МОР.

Чи можна відновити різьбу цим мітчиком?
Так, для прогону пошкодженої різьби M10 він підходить; ведіть строго за наявним профілем без перекосу.
