Лещата верстатні прецизійні PMV125x150 з шириною губок 125 мм та розкриттям 150 мм

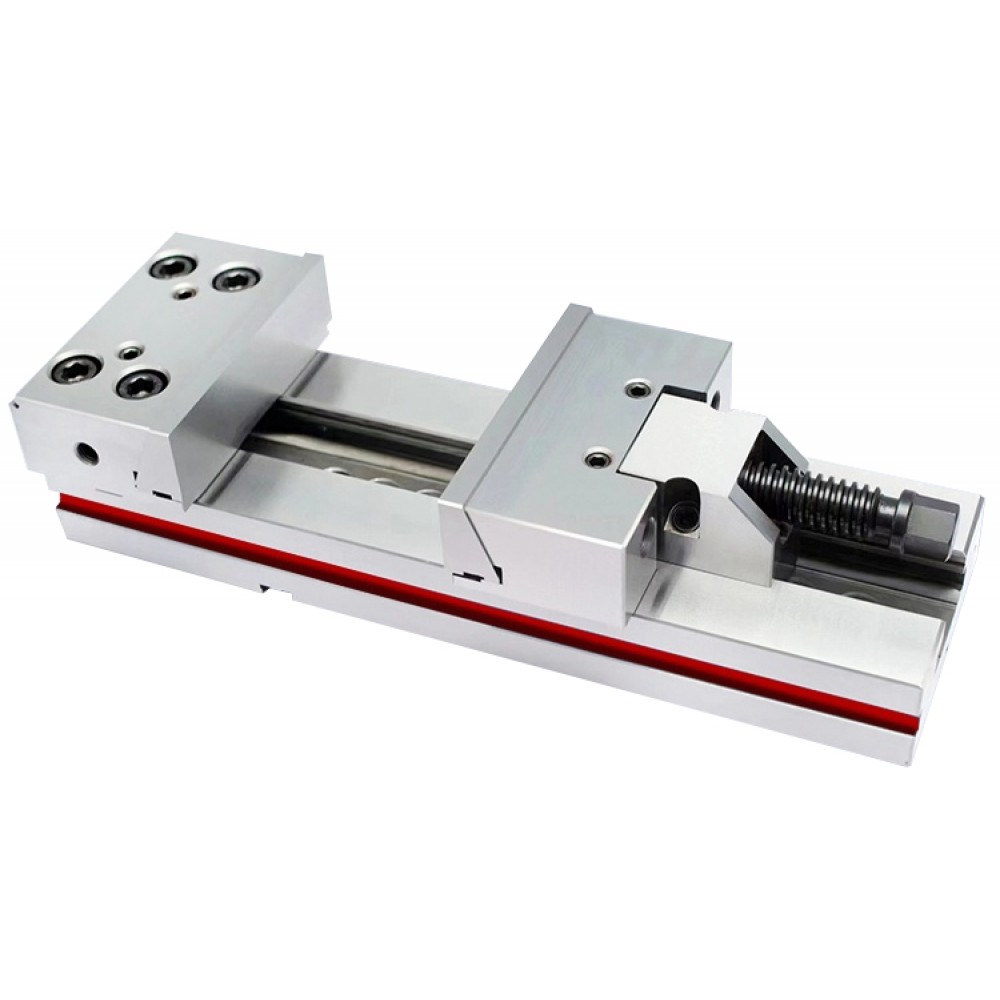

Лещата верстатні прецизійні PMV125x150 виробництва CATRAN з шириною губок 125 мм та розкриттям до 150 мм, загальною довжиною 345 мм і вагою 13 кг. Поєднання жорсткого корпусу та паралельно шліфованих поверхонь робить модель робочою конячкою для точних фрезерних операцій.

Призначення

Призначені для закріплення заготовок на столах вертикальних фрезерних верстатів і оброблювальних центрів під час фрезерування, свердління, зенкування та розмічання.

Переваги

• змінні загартовані губки під круглі та квадратні деталі, затиск вертикально й горизонтально;
• отвори на губках під установлення спецоснастки та упорів;
• шпонковий паз та отвори в корпусі пришвидшують вивірення на столі.

Як використовувати

Закріпіть основу в Т-подібних пазах стола, перевірте паралельність губок індикатором, потім затискайте деталь через підкладні планки. Затягуйте плавно, без ударів по рукоятці.

Можливі складнощі та їх вирішення

• Губки втрачають паралельність. Зніміть губки, очистіть посадкові площини від стружки й задирок, за зношення замініть змінні губки комплектом.
• Лещата «веде» на столі під час різання. Переконайтеся, що шпонки сидять у пазу без люфту, рівномірно затягніть кріпильні болти й перевірте прилягання основи до стола.

Запитання та відповіді

— Чи потрібне обслуговування?
Періодично очищайте напрямні від стружки й змащуйте гвинт — цього достатньо для стабільного зусилля затиску.

— Чи підійдуть для довгих заготовок?
Так, стандартна геометрія основи та жорсткий корпус дають змогу безпечно затискати довгі деталі, зокрема з використанням кількох лещат у лінію.

Характеристики

ширина губок 125 мм · розкриття 150 мм · довжина 345 мм · висота 80 мм · висота затиску деталі 40 мм · вага 13 кг.
