Люнет токарный самоцентрирующийся SR-2 с диапазоном Ø 8–101 мм

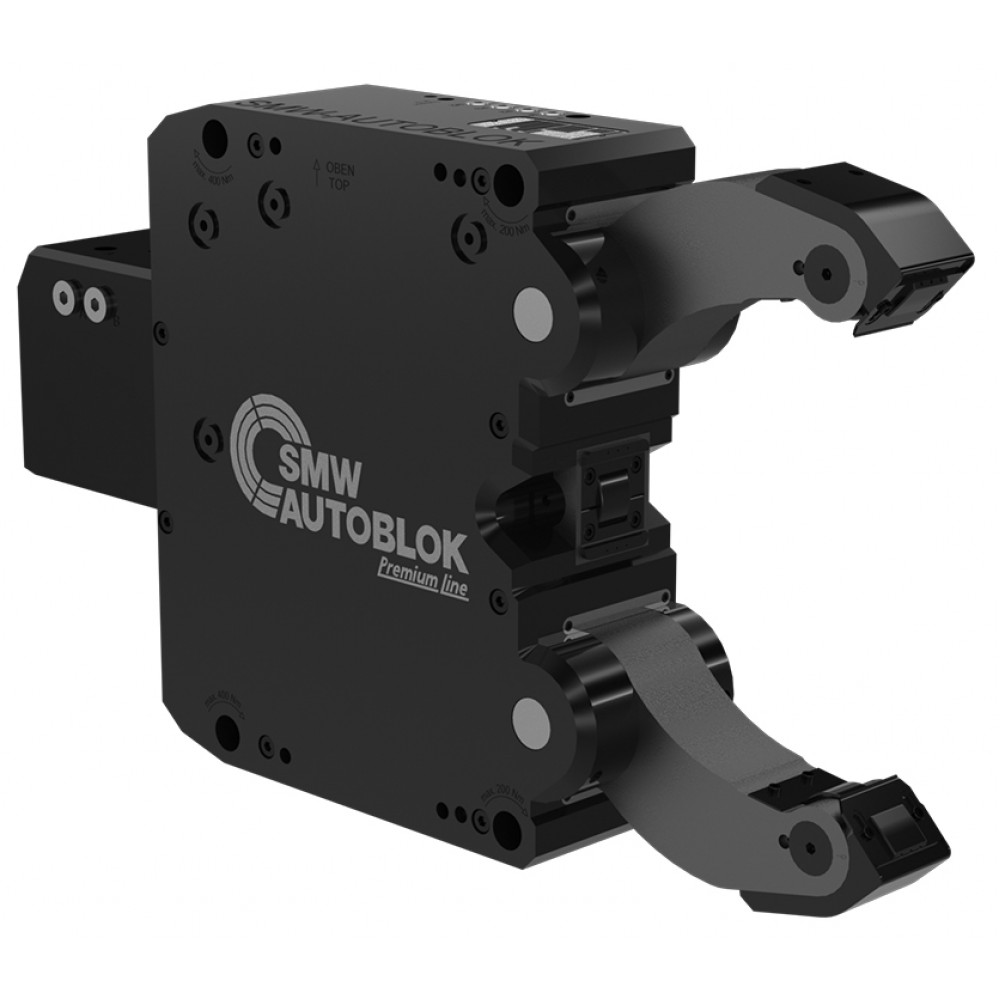

Люнет токарный SR-2 производства SMW Autoblok — самоцентрирующийся токарный люнет с рабочим диапазоном Ø 8–101 мм. Самоцентрирующаяся конструкция удерживает три ролика на равном удалении, что снимает необходимость ручной выверки центра. Полностью герметичный корпус со встроенными каналами СОЖ/воздуха защищает механизм и ролики от стружки и грязи, продлевая ресурс.

Приводной цилиндр расположен в торце корпуса как осевое продолжение — классическая компоновка, дающая максимальное усилие поджима при простом подводе рабочей среды. Каждый из трёх роликов развивает усилие поджима до 4,5 кН, что удерживает вал от прогиба и вибрации даже при силовом резании. Точность центрирования по всему диапазону — 0,02 мм при повторяемости 0,005 мм. Масса люнета — около 14 кг.

Предназначен для дополнительной опоры длинных и нежёстких валов, труб и прутков при токарной обработке — точении наружных и внутренних диаметров, подрезке торцов, сверлении. Максимальная линейная скорость ролика — 800 м/мин, поэтому опору можно держать и на высоких оборотах шпинделя.

Три ролика под 120° работают на растяжение к общему центру: чем больше усилие резания, тем стабильнее удерживается ось детали, а обработанная поверхность выходит без огранки и следов дробления.

• Самоцентрирующаяся конструкция с автоматической подстройкой роликов
• Точность центрирования 0,02 мм по всему диапазону
• Рабочий диапазон зажима Ø 8–101 мм
• Закалённые ролики и корпус для длительного срока службы

Закрепите люнет на направляющей станины или суппорте и грубо выставьте его корпус по оси шпинделя. Разместите вал так, чтобы поддерживаемый диаметр попадал в рабочий диапазон Ø 8–101 мм, и подайте рабочее давление на цилиндр — три ролика синхронно сойдутся к центру и обожмут заготовку. Проверьте радиальное биение индикатором, при необходимости подкорректируйте поджим, и только затем начинайте проходы. В следящем режиме люнет перемещается вслед за резцом, непрерывно поддерживая деталь у зоны резания.

• Биение длинного вала при точении: Установите люнет ближе к зоне резания и поджмите ролики до устранения радиального биения по индикатору.
• Смещение оси после снятия припуска: Проверьте центр повторно после черновых проходов — самоцентрирующий механизм подберёт новое положение роликов.

• Можно ли работать пневматикой вместо гидравлики? Да, привод цилиндра допускает как гидравлическое, так и пневматическое исполнение.
• Требуется ли смазка узла? Да, предусмотрена централизованная смазка; периодичность зависит от условий и накопления стружки.

• Диапазон центрирования: 8–101 мм
• Макс. усилие зажима: 4,5 кН
• Макс. скорость ролика: 800 м/мин
• Точность центрирования: 0,02 мм
• Повторяемость: 0,005 мм
• Вес: 14 кг
• Установка цилиндра: задний (торцевой)
