Втулки переходные цилиндрические для токарного станка — Degerli и SeRiNex

Втулка переходная цилиндрическая для токарного станка — это простая, но незаменимая оснастка, которая согласует посадочный размер инструмента с гнездом резцедержателя или задней бабки. Проще говоря, переходная втулка позволяет закрепить сверло, развёртку, метчик, расточную оправку или борштангу с меньшим хвостовиком в станочном гнезде большего диаметра — точно по центру и без люфта. В нашем каталоге собраны переходные втулки двух производителей — Degerli и SeRiNex — с наружным диаметром Ø 20–60 мм, внутренней посадкой от 6 до 40 мм (или под конус Морзе КМ1–КМ4) и длиной 45–160 мм, в том числе с каналом подачи СОЖ прямо в зону резания. Ниже разберём, какие бывают переходные втулки, для чего они нужны, как ими работать и устанавливать на станке, на что смотреть при выборе и как вовремя распознать износ.

Что такое переходная втулка и как она устроена

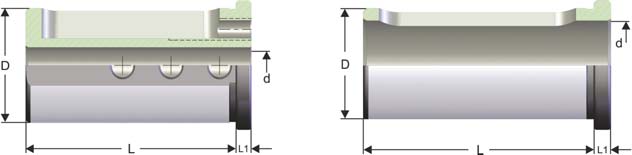

Переходная цилиндрическая втулка — это точёная стальная гильза с наружной цилиндрической поверхностью под гнездо станка и внутренним посадочным отверстием под хвостовик инструмента. Наружный диаметр D центрирует втулку в резцедержателе, а внутренний размер d (или конус Морзе) удерживает инструмент. Задача втулки — передать крутящий момент и осевое усилие без биения и проворота.

• Наружная поверхность (Ø D) — базирует втулку в гнезде револьверной головки, блока ВДИ или задней бабки.
• Посадочное отверстие (d или КМ) — принимает хвостовик инструмента; бывает цилиндрическим или в виде внутреннего конуса Морзе.
• Отступ / буртик — задаёт осевое положение и ограничивает глубину посадки.
• Канал подачи СОЖ — сквозное отверстие для охлаждающей жидкости прямо к режущей кромке (в сериях с индексом «C»).





Какие бывают переходные втулки

По типу внутренней посадки

• Цилиндрические — с гладким внутренним отверстием под цилиндрический хвостовик инструмента (сверло, оправка, борштанга). Самый массовый тип.
• С конусом Морзе (КМ1–КМ4) — с внутренним конусом под конический хвостовик; посадка самоцентрирующаяся и самозатягивающаяся за счёт трения по конусу.

По наличию подачи СОЖ

• Без канала охлаждения — классическая переходная втулка для обычной токарной работы.
• С каналом подачи СОЖ (МОР) — сквозное отверстие подаёт жидкость прямо в зону резания, улучшая охлаждение кромки и эвакуацию стружки при сверлении и растачивании.

По серии и производителю

• Degerli SL — цилиндрические переходные втулки без канала СОЖ, Ø 20 мм, посадка 6–16 мм.
• Degerli SLC — цилиндрические втулки с каналом подачи СОЖ, Ø 25–50 мм, посадка 6–40 мм.
• Degerli SL-CM — втулки с внутренним конусом Морзе КМ1–КМ4, Ø 25–50 мм.
• SeRiNex TB — универсальные цилиндрические втулки Ø 20–50 мм, посадка 6–40 мм, длина 55–130 мм.
• SeRiNex TB.SB — усиленное исполнение SB для повышенной жёсткости на увеличенном вылете, Ø 32–60 мм.
• SeRiNex TB.MAZAK — втулки, согласованные с посадочными узлами станков Mazak, Ø 40 мм, посадка 6–32 мм.

По размеру

Наружный диаметр — Ø 20, 25, 32, 40, 50 и 60 мм; внутренняя посадка — от 6 до 40 мм или конус Морзе КМ1–КМ4; длина — от 45 до 160 мм. Такой ряд закрывает большинство токарных гнёзд и хвостовиков стандартного инструмента.

Для чего применяются переходные втулки

Переходная втулка — это «переводчик размеров» на токарном участке. Она нужна везде, где инструмент меньше посадочного гнезда:

• установка свёрл, зенкеров, разверток и метчиков меньшего размера в станочное гнездо;
• крепление расточных оправок и борштанг в резцедержателе или задней бабке;
• сверление и растачивание по оси заготовки с подачей СОЖ в зону резания;
• адаптация инструмента с конусом Морзе к цилиндрическому гнезду станка;
• унификация оснастки — один резцедержатель обслуживает разный по размеру инструмент;
• работа на токарных, токарно-фрезерных станках и станках с ЧПУ, включая Mazak.

Итог — вместо покупки нового резцедержателя под каждый инструмент достаточно недорогой втулки, и парк оснастки резко упрощается.

Как выбрать переходную втулку

Подбор идёт по трём базовым размерам и паре нюансов:

• Наружный диаметр D — строго под гнездо станка (револьверная головка, блок, задняя бабка).
• Внутренний размер d или конус Морзе — точно под хвостовик инструмента; смешение допусков даёт люфт.
• Длина L — под нужный вылет и глубину посадки; для жёсткости лучше минимально необходимый вылет.
• Подача СОЖ — если нужно охлаждение в зоне резания, берите серию с каналом (SLC).
• Тип станка — под Mazak предусмотрено отдельное исполнение TB.MAZAK; для больших вылетов — усиленное TB.SB.

Если сомневаетесь в связке «станок–инструмент», сообщите модель станка и хвостовик инструмента — подберём втулку под конкретную задачу.

Как работать переходной втулкой: пошагово

1. Проверьте размеры. Убедитесь, что D втулки совпадает с гнездом, а d — с хвостовиком инструмента.
2. Очистите поверхности. Уберите стружку, старую смазку с абразивом и забоины с гнезда, наружной и внутренней поверхностей втулки.
3. Установите втулку в гнездо резцедержателя или задней бабки до упора буртиком, соблюдая соосность.
4. Закрепите инструмент в посадочном отверстии; при наличии канала СОЖ совместите отверстия подачи.
5. Затяните крепёж равномерно, без перекоса.
6. Проверьте биение индикатором и выполните пробный проход на пониженной подаче, затем выходите на рабочие режимы.

Как установить втулку на станке: тонкости

• Чистота посадки. Даже тонкая стружка между втулкой и гнездом даёт биение и проворот — сопряжения должны быть идеально чистыми.
• Соосность. Втулку сажают без перекоса; перекос сразу даёт увод сверла и конусность отверстия.
• Правильный вылет. Не выдвигайте инструмент дальше необходимого — большой вылет снижает жёсткость и провоцирует вибрацию.
• Конус Морзе — насухо не бить. Конусные посадки собирают чистыми, с тончайшим слоем смазки; это облегчает и монтаж, и последующий съём.
• Момент затяжки. Недотянутый крепёж «играет», перетянутый — деформирует тонкостенную втулку; затягивайте по норме.

Характер износа втулки: как понять причину

Переходная втулка — расходуемая оснастка, и её состояние прямо влияет на точность. Основные признаки износа и их причины:

Признак	Вероятная причина	Что делать
Повышенное биение инструмента	Стружка, забоины на посадке или износ отверстия	Зачистить и обезжирить сопряжения, при выработке — заменить втулку
Инструмент садится с зазором, люфтит	Разбито посадочное отверстие или выбран неверный размер d	Проверить размер под хвостовик, изношенную втулку заменить
Втулка проворачивается в гнезде	Замасленное/изношенное гнездо, слабая затяжка	Очистить гнездо, увеличить усилие затяжки, заменить оснастку
Задиры на конусе Морзе, тяжёлый съём	Работа насухо, попадание абразива в конус	Зачистить конус, применять тонкую смазку, беречь от стружки
Следы коррозии, потемнение	Влага, СОЖ без защиты, длительное хранение	Просушить, законсервировать, хранить в сухом месте
Овальность/конусность обработанных отверстий	Перекос при установке или изношенная наружная поверхность	Проверить соосность и посадку, при выработке заменить

Простое правило: чистые посадки, минимальный вылет, тонкая смазка на конусах и своевременная замена выработанной втулки — этого достаточно для стабильной точности.

Частые вопросы

Чем цилиндрическая втулка отличается от втулки с конусом Морзе?
Цилиндрическая удерживает инструмент по гладкому отверстию и фиксируется зажимом резцедержателя, а конус Морзе самоцентрируется и удерживается силой трения по конусу.

Как подобрать переходную втулку?
По трём размерам: наружному диаметру D под гнездо станка, внутреннему d (или конусу Морзе) под хвостовик инструмента и длине L под нужный вылет.

Зачем втулке канал подачи СОЖ?
Сквозной канал подаёт жидкость прямо к режущей кромке — улучшает охлаждение и вымывает стружку при сверлении и растачивании. Если охлаждение не нужно, канал просто не задействуют.

Подойдёт ли втулка к моему станку?
Да, если наружный диаметр совпадает с гнездом резцедержателя или задней бабки. Для станков Mazak есть отдельное исполнение TB.MAZAK.

Из чего сделаны втулки?
Из инструментальной стали с обработкой посадочных поверхностей для износостойкости и точного центрирования.

Нужна ли смазка при установке?
На конусных посадках — тонкий слой смазки для лёгкого монтажа и съёма; цилиндрические поверхности должны быть чистыми и сухими.

В нашем каталоге представлены переходные цилиндрические втулки для токарного станка Degerli и SeRiNex — цилиндрические и с конусом Морзе КМ1–КМ4, с каналом подачи СОЖ и без него, наружным диаметром Ø 20–60 мм, посадкой 6–40 мм и длиной 45–160 мм, включая исполнения под станки Mazak. Купить переходную втулку с доставкой по Украине можно прямо здесь, а если сомневаетесь в подборе под свой станок и инструмент — свяжитесь с нашими специалистами, поможем выбрать точно под размер гнезда и хвостовик.
