Сменные муфты-вставки для метчиков к резьбонарезным патронам с осевой компенсацией

Сменные муфты-вставки для метчиков — это быстросменные переходники (адаптеры), которые удерживают машинный метчик в резьбонарезном патроне с осевой компенсацией. Муфта захватывает метчик за квадрат хвостовика, вставляется в гнездо патрона до щелчка быстросменного замка и меняется за секунды. Благодаря этому один патрон закрывает целый диапазон резьб — достаточно поставить муфту под нужный размер. В разделе представлены муфты DEGERLI трёх серий: QCT19 (резьбы M2–M14), QCT31 (M5–M24) и QCT48 (M14–M36). Ниже разберём, какими бывают муфты-вставки, как подобрать их под метчик и патрон, как правильно работать, на что смотреть при выборе и как вовремя распознать износ.

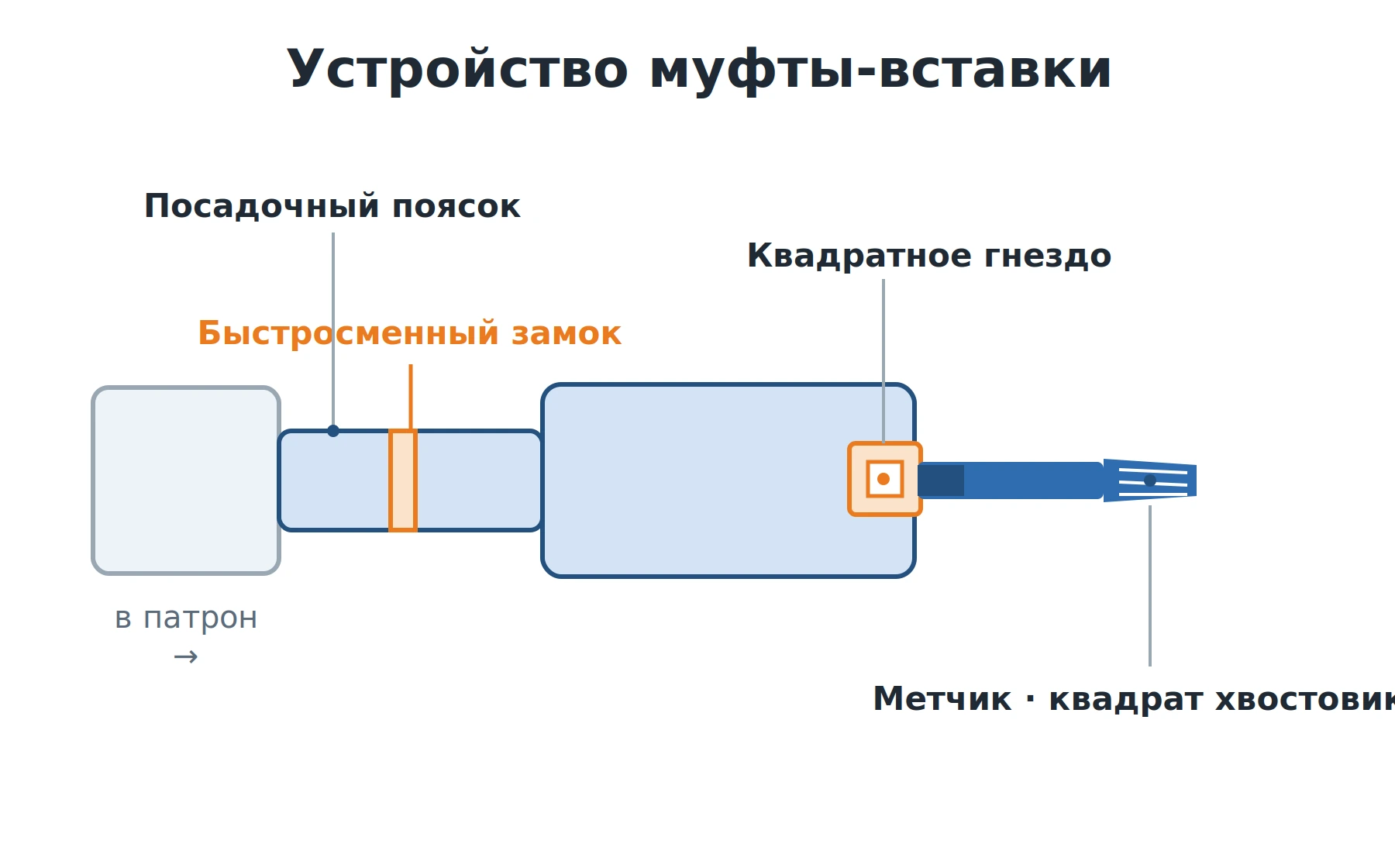

Что такое муфта-вставка и как она устроена

Муфта-вставка — промежуточное звено между гнездом патрона и метчиком. Её задача — точно отцентрировать инструмент, передать крутящий момент через квадрат хвостовика и при этом обеспечить быструю смену метчика без разборки патрона. Сам осевой ход («плавание») даёт патрон; муфта же отвечает за надёжный и соосный захват конкретного метчика.

• Посадочный поясок — калиброванная цилиндрическая часть, которая входит в гнездо патрона (Ø 19, 31 или 48 мм в зависимости от серии).
• Быстросменный замок — проточка под шариковый фиксатор патрона: муфта встаёт до характерного щелчка.
• Квадратное гнездо — принимает квадрат хвостовика метчика и передаёт крутящий момент; сечение квадрата подобрано под каждый размер резьбы.
• Отверстие под хвостовик — калибровано под диаметр хвостовика метчика, центрирует инструмент без люфта.
• Корпус муфты — задаёт наружный диаметр и длину, влияющие на вылет и жёсткость.

Величину осевой компенсации задаёт патрон под соответствующую серию: у оснастки под QCT19 это около ±7 мм, под QCT31 — около ±12 мм, под QCT48 — по спецификации патрона. Муфта лишь должна свободно сидеть в гнезде, чтобы метчик мог «плавать» вдоль оси.

Виды муфт-вставок и для чего они применяются

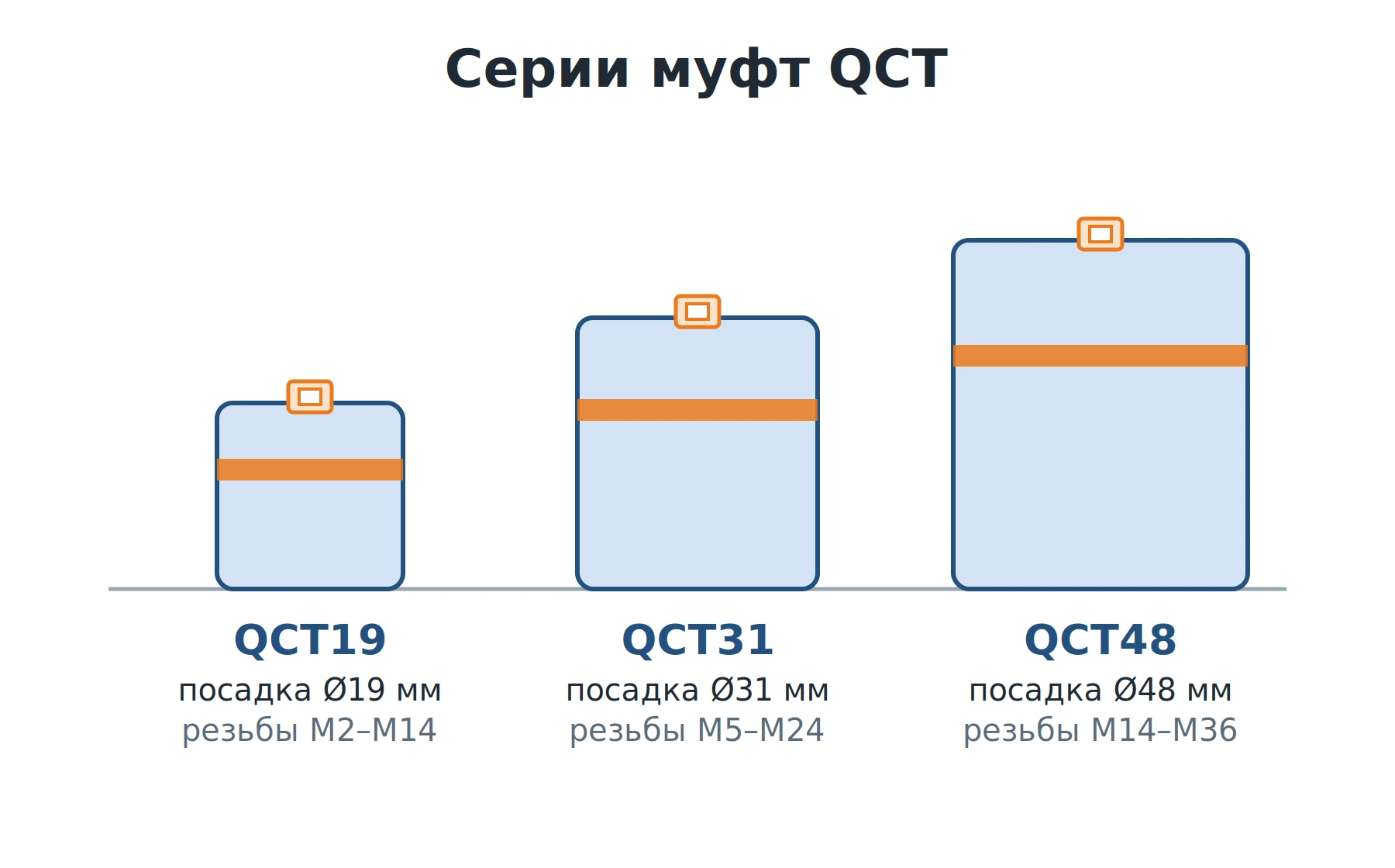

По серии и посадочному диаметру

Серия муфты определяется посадочным гнездом патрона. От неё зависит и охват резьб: чем крупнее серия, тем больше резьба и размеры муфты.

Диапазоны серий частично перекрываются (например, M5–M14 есть и в QCT19, и в QCT31): в этом случае муфту выбирают под тот патрон, который стоит на станке.

По размеру резьбы, хвостовику и квадрату

Внутри серии каждая муфта рассчитана на конкретный метчик — под его диаметр хвостовика и сечение квадрата. Один и тот же размер резьбы у разных производителей метчиков может иметь разный хвостовик, поэтому подбор ведут не только по резьбе, но и по хвостовику.

Быстросменные муфты против прямого крепления

Прямое крепление метчика в патроне требует разборки узла при каждой смене инструмента. Быстросменная муфта снимает эту проблему: метчик меняется за секунды, а один патрон обслуживает весь диапазон резьб серии. Для серийного производства и частой переналадки это экономит время наладчика и сокращает парк оснастки.

Как расшифровать модель и подобрать муфту

Маркировка муфты читается по схеме QCT<серия>-<резьба>-d<Ø хвостовика метчика>-S<сечение квадрата>. Например, QCT19-M6-d6-S4,9 — муфта серии QCT19 под метчик M6 с хвостовиком Ø6 мм и квадратом 4,9 мм.

Метчик заводят в муфту так, чтобы квадрат хвостовика полностью вошёл в квадратное гнездо без люфта. Именно квадрат передаёт крутящий момент, поэтому его состояние и точность посадки напрямую влияют на надёжность соединения.

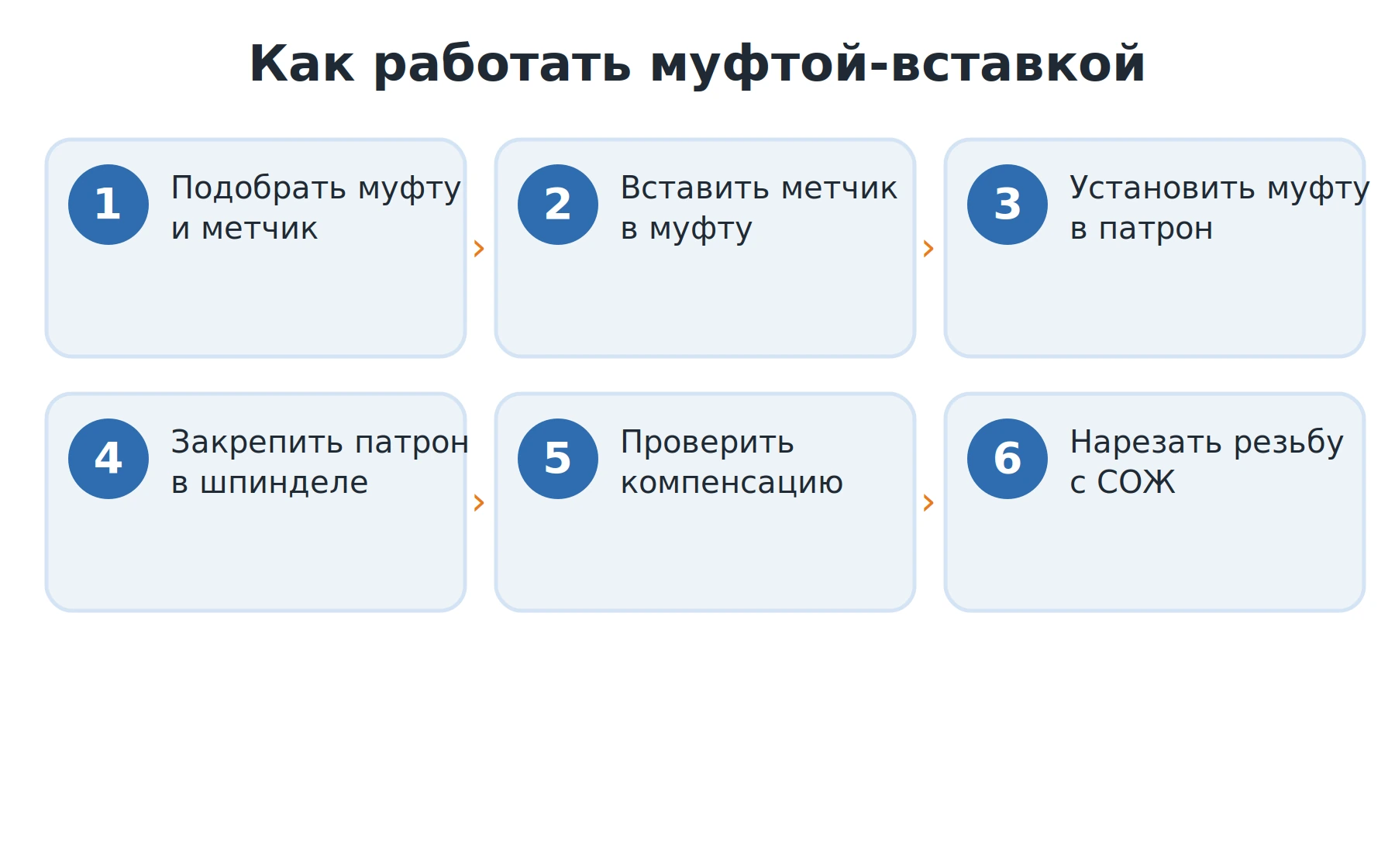

Как работать с муфтой-вставкой: пошаговая инструкция

1. Подберите муфту и метчик. Выберите муфту нужной серии под размер резьбы, диаметр хвостовика и квадрат вашего метчика.
2. Вставьте метчик в муфту. Заведите хвостовик в отверстие муфты так, чтобы квадрат вошёл в квадратное гнездо без люфта.
3. Установите муфту в патрон. Вставьте муфту посадочным пояском в гнездо резьбонарезного патрона до срабатывания быстросменного замка.
4. Закрепите патрон в шпинделе. Установите патрон хвостовиком в шпиндель станка и затяните согласно стандарту крепления.
5. Проверьте компенсацию. Убедитесь, что метчик вместе с муфтой свободно перемещается по оси в пределах рабочего хода патрона.
6. Нарежьте резьбу. Задайте обороты и подачу под шаг резьбы, подведите инструмент и нарежьте резьбу с подачей СОЖ; осевая компенсация сгладит рассинхрон подачи и оборотов.

Тонкости и частые ошибки

• Люфт по квадрату. Если сечение квадрата муфты не совпадает с квадратом метчика, соединение проскальзывает и срывает резьбу. Подбирайте муфту точно под свой метчик.
• Неверный диаметр хвостовика. Слишком большое отверстие муфты даёт биение и потерю соосности. Проверяйте параметр «d» в модели.
• Грязь и стружка в замке. Мешают муфте до конца сесть в гнездо и «плавать». Периодически очищайте посадочный поясок и гнездо патрона.
• Перекос при установке метчика. Метчик, вставленный с перекосом, режет рваную резьбу. Следите, чтобы квадрат сел ровно и до упора.
• Работа без СОЖ. Перегрев, налипание металла и ускоренный износ метчика. В большинстве случаев нужна подача смазочно-охлаждающей жидкости.

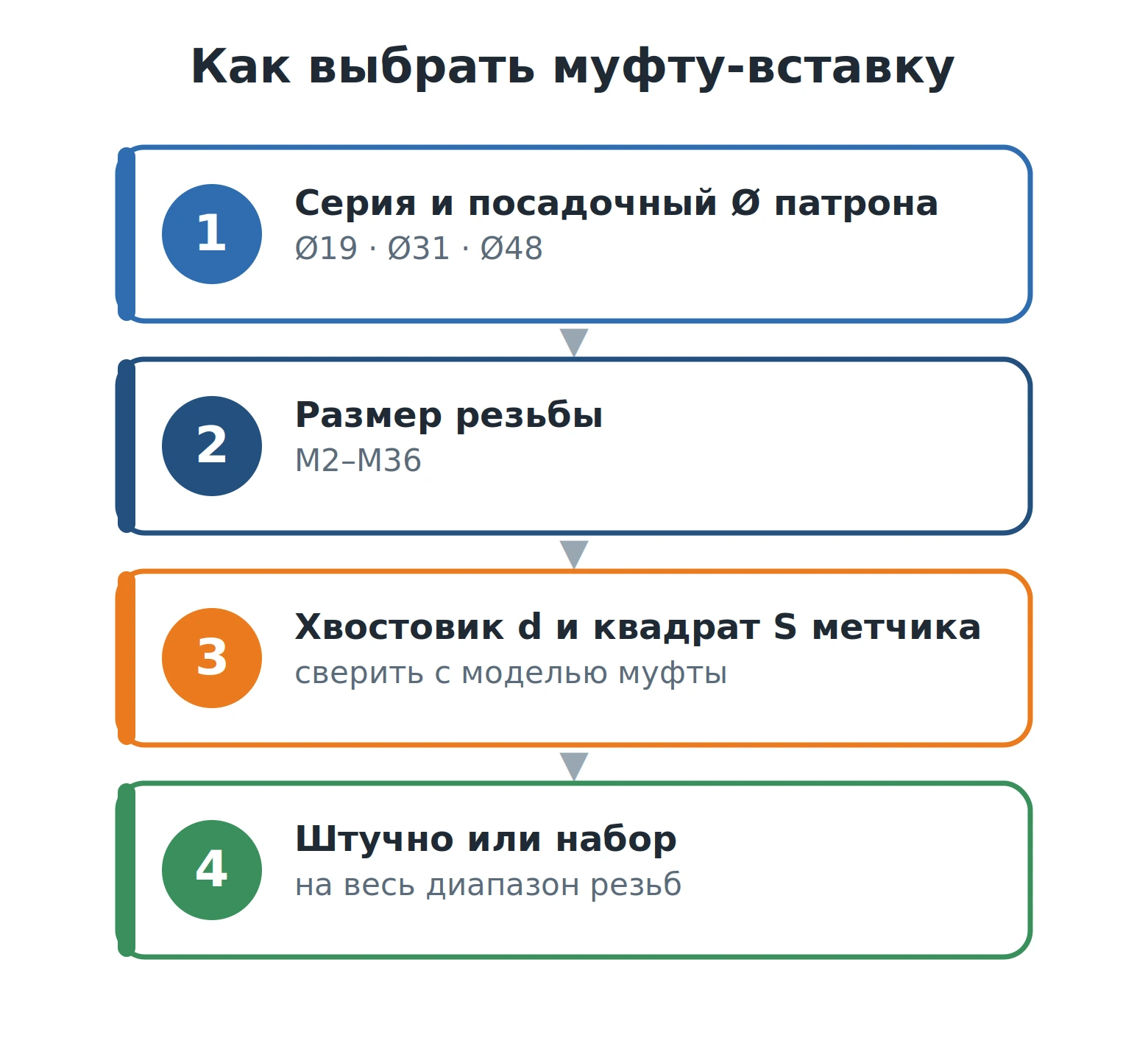

Как выбрать муфту-вставку

1. Серия / посадочный диаметр. Определяется гнездом вашего патрона: Ø19 (QCT19), Ø31 (QCT31) или Ø48 (QCT48).
2. Размер резьбы. Выберите муфту под нужный метчик: QCT19 (M2–M14), QCT31 (M5–M24) или QCT48 (M14–M36).
3. Хвостовик и квадрат метчика. Сверьте диаметр хвостовика (d) и сечение квадрата (S) с параметрами своего метчика — они указаны в модели муфты.
4. Единичная работа или серия. Под частую переналадку берут набор муфт на весь диапазон резьб, чтобы не менять патрон.

Износ муфт-вставок: виды, причины и как определить

Муфта изнашивается медленнее метчика, но её состояние прямо влияет на качество резьбы и сохранность инструмента. Ориентируйтесь на признаки из таблицы.

Частые вопросы

Чем муфта-вставка отличается от цанги?
Цанга зажимает хвостовик по диаметру, а муфта держит метчик за квадрат и передаёт момент через него — это надёжнее для нарезания резьбы и позволяет метчику «плавать» вместе с осевой компенсацией патрона.

Как понять, какая муфта нужна?
По трём параметрам: посадочный диаметр гнезда патрона (серия), размер резьбы метчика и его хвостовик — диаметр (d) и сечение квадрата (S).

Взаимозаменяемы ли серии?
Нет. Серия жёстко привязана к посадочному диаметру патрона: муфту QCT19 нельзя поставить в патрон под QCT31 или QCT48.

Что делать, если квадрат разбит?
Изношенный квадрат гнезда — повод заменить муфту: он даёт проскальзывание и срыв резьбы.

Нужен ли под муфту отдельный патрон?
Да. Муфта работает только в резьбонарезном патроне с осевой компенсацией соответствующей серии; сам осевой ход обеспечивает патрон.

В нашем каталоге представлены сменные муфты-вставки DEGERLI серий QCT19, QCT31 и QCT48 под резьбы M2–M36. Купить муфту с доставкой по Украине можно прямо здесь, а если сомневаетесь в подборе под свой метчик и патрон — свяжитесь с нашими специалистами, поможем выбрать муфту под конкретную резьбу, хвостовик и оснастку.
