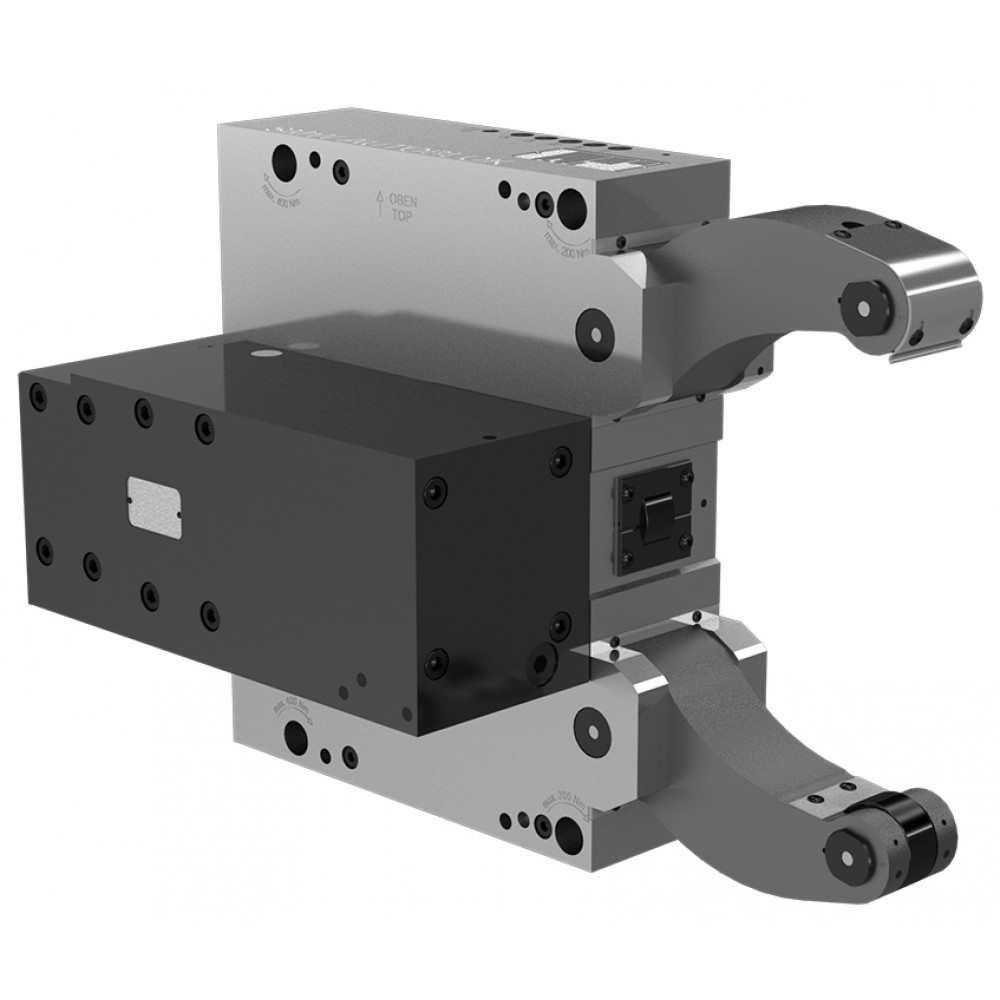

Люнет токарный самоцентрирующийся SLU-B-5.1 с диапазоном Ø 90–350 мм

Люнет токарный SLU-B-5.1 производства SMW Autoblok — самоцентрирующийся токарный люнет с рабочим диапазоном Ø 90–350 мм. Самоцентрирующаяся конструкция удерживает три ролика на равном удалении, что снимает необходимость ручной выверки центра. Уменьшенные габариты корпуса сохраняют полное усилие зажима при экономии места на станине.

Приводной цилиндр вынесен сбоку корпуса, что заметно сокращает габарит по длине и позволяет ставить люнет там, где сзади мешают ограждения или элементы станка. Каждый из трёх роликов развивает усилие поджима до 20,0 кН, что удерживает вал от прогиба и вибрации даже при силовом резании. Точность центрирования по всему диапазону — 0,06 мм при повторяемости 0,01 мм. Масса люнета — около 178 кг.

Предназначен для дополнительной опоры длинных и нежёстких валов, труб и прутков при токарной обработке — точении наружных и внутренних диаметров, подрезке торцов, сверлении. Максимальная линейная скорость ролика — 600 м/мин, поэтому опору можно держать и на высоких оборотах шпинделя.

Три ролика под 120° работают на растяжение к общему центру: чем больше усилие резания, тем стабильнее удерживается ось детали, а обработанная поверхность выходит без огранки и следов дробления.

• Самоцентрирующаяся конструкция с автоматической подстройкой роликов
• Точность центрирования 0,06 мм по всему диапазону
• Рабочий диапазон зажима Ø 90–350 мм
• Закалённые ролики и корпус для длительного срока службы

Закрепите люнет на направляющей станины или суппорте и грубо выставьте его корпус по оси шпинделя. Разместите вал так, чтобы поддерживаемый диаметр попадал в рабочий диапазон Ø 90–350 мм, и подайте рабочее давление на цилиндр — три ролика синхронно сойдутся к центру и обожмут заготовку. Проверьте радиальное биение индикатором, при необходимости подкорректируйте поджим, и только затем начинайте проходы. В следящем режиме люнет перемещается вслед за резцом, непрерывно поддерживая деталь у зоны резания.

• Биение длинного вала при точении: Установите люнет ближе к зоне резания и поджмите ролики до устранения радиального биения по индикатору.
• Смещение оси после снятия припуска: Проверьте центр повторно после черновых проходов — самоцентрирующий механизм подберёт новое положение роликов.

• Требуется ли смазка узла? Да, предусмотрена централизованная смазка; периодичность зависит от условий и накопления стружки.
• Можно ли работать пневматикой вместо гидравлики? Да, привод цилиндра допускает как гидравлическое, так и пневматическое исполнение.

• Диапазон центрирования: 90–350 мм
• Макс. усилие зажима: 20,0 кН
• Макс. скорость ролика: 600 м/мин
• Точность центрирования: 0,06 мм
• Повторяемость: 0,01 мм
• Вес: 178 кг
• Установка цилиндра: боковой
