Втулка переходная TB.32-8.90

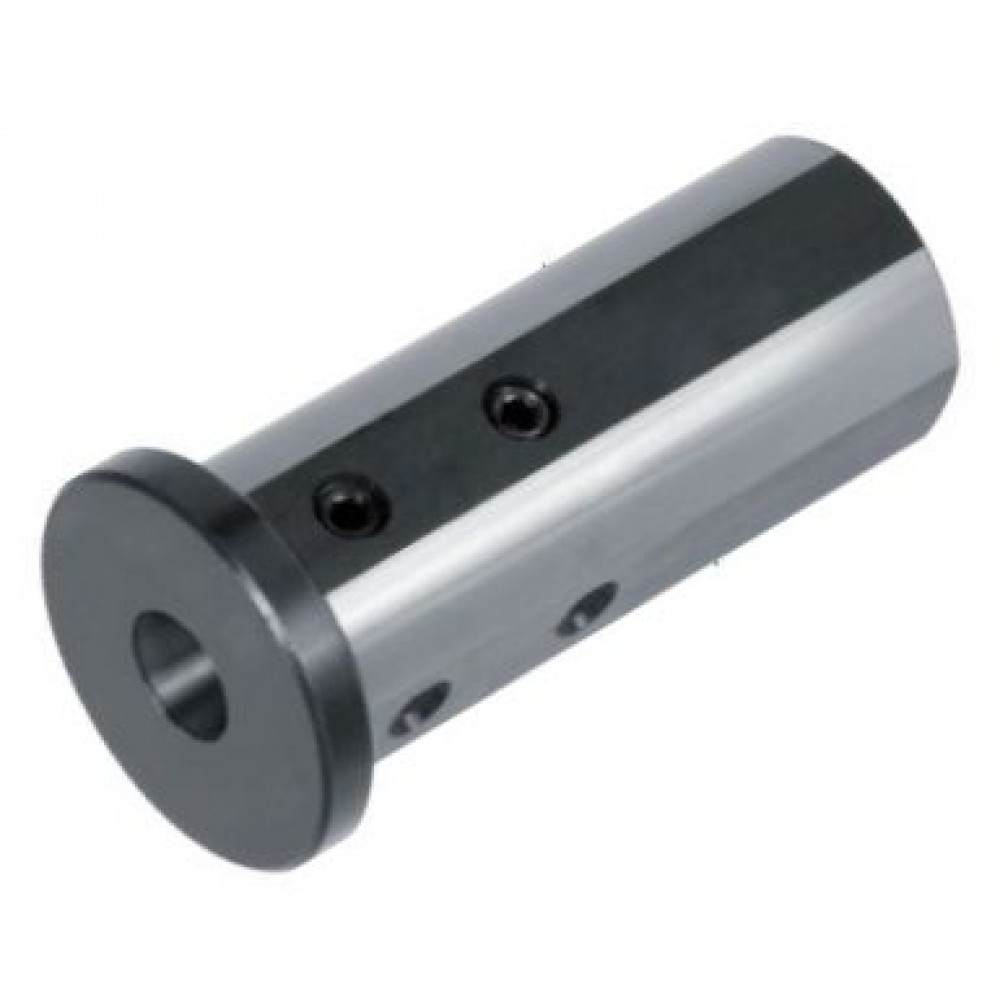

Изделие TB.32-8.90 — адаптирующая втулка, приводящая посадку инструмента к типоразмеру гнезда токарного станка. Основные размеры — крепёжный диаметр 32 мм, внутренняя посадка 8 мм, полная длина 90 мм.

Назначение

Втулка применяется на токарных и токарно-фрезерных станках, когда диаметр хвостовика инструмента меньше посадочного гнезда. Она нужна для сверления, зенкерования, развёртывания и установки оправок без замены штатного узла.

Преимущества

• совместимость с широким парком токарного оборудования
• унификация оснастки на участке за счёт одного адаптера
• быстрая смена инструмента без переналадки узла станка
• экономия — не нужно менять резцедержатель под каждый инструмент
• точное центрирование инструмента и минимальное биение

Как использовать

1. Убедитесь, что размер посадки втулки соответствует гнезду и хвостовику инструмента.
2. Протрите сопрягаемые поверхности — недопустимы стружка, масло с абразивом, забоины.
3. Смонтируйте втулку, затем инструмент; равномерно затяните крепёж.
4. Перед рабочей подачей выполните контрольный проход и оцените вибрацию.

Возможные сложности и их решение

• Перегрев в зоне резания. Снизьте режимы или подайте СОЖ; на моделях с каналом охлаждения проверьте, что отверстия подачи совмещены и не забиты.
• Затруднённый съём инструмента. Не допускайте работы «на сухую» в конусных посадках и своевременно очищайте поверхности; лёгкая смазка тонким слоем облегчает демонтаж.
• Вибрация при большом вылете. Сократите вылет инструмента, повысьте жёсткость установки, при возможности выберите более длинную втулку с большей опорной поверхностью.

Вопросы и ответы

Можно ли использовать втулку с подачей СОЖ, если канал не нужен?

Да, наличие канала не мешает обычной работе — его просто не задействуют.

Из чего изготовлена втулка?

Из инструментальной стали с обработкой посадочных поверхностей для износостойкости и точного центрирования.

Чем цилиндрическая посадка отличается от конуса Морзе?

Цилиндрическая фиксируется зажимом резцедержателя, конус Морзе самоцентрируется и удерживается силой трения по конусу.
