Втулка переходная SL-D20xd10-45

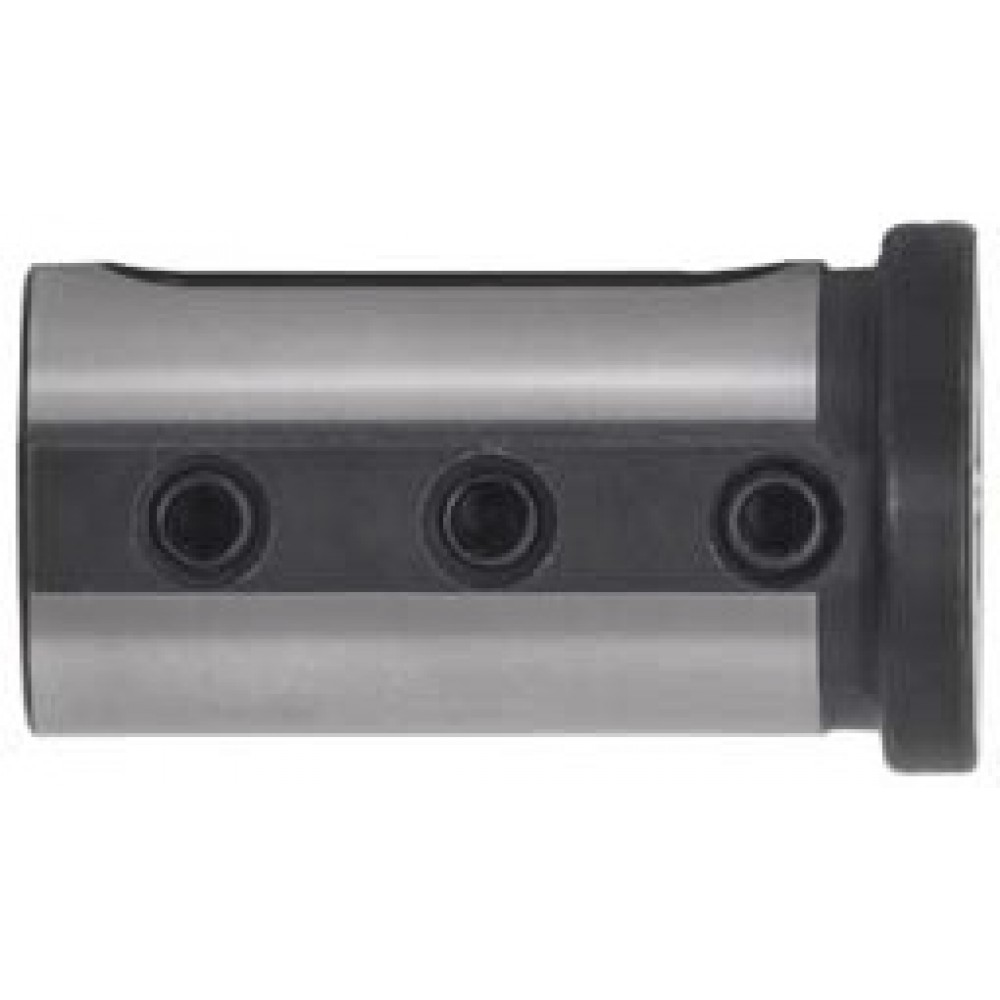

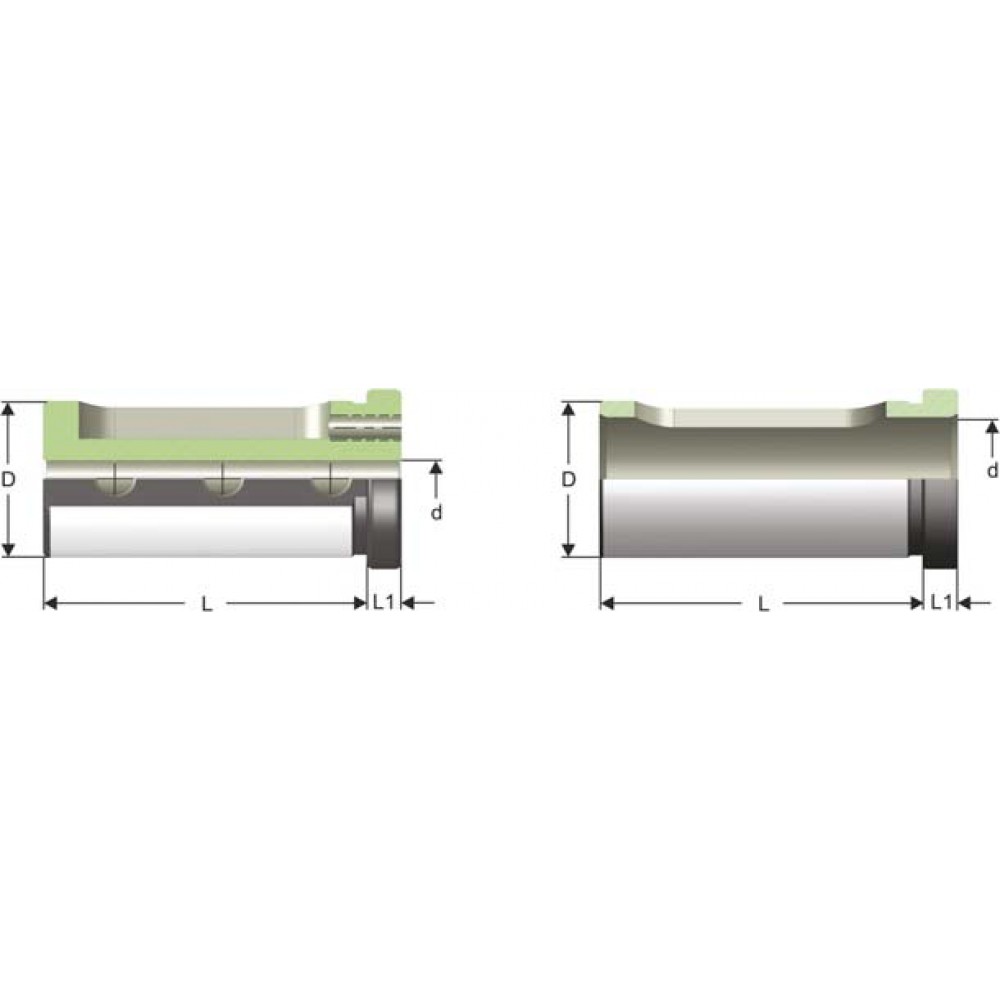

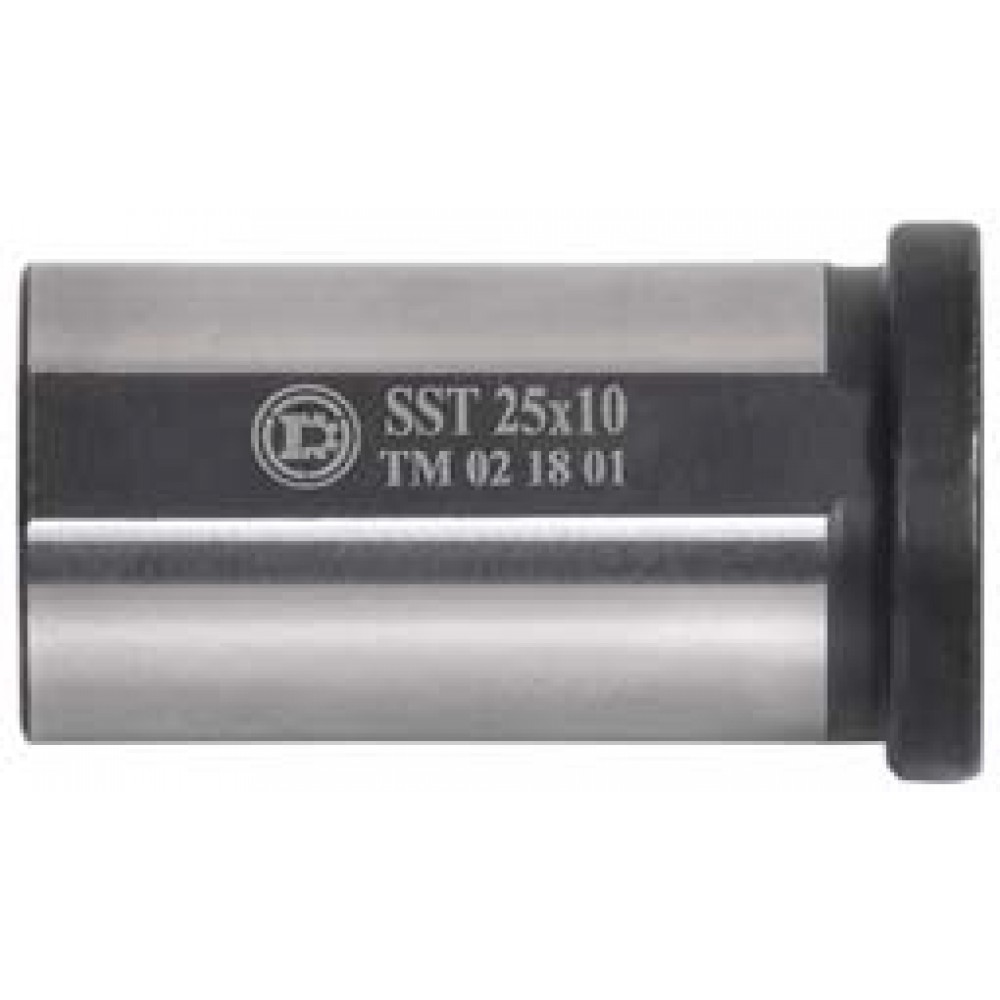

Изделие SL-D20xd10-45 — адаптирующая втулка, приводящая посадку инструмента к типоразмеру гнезда токарного станка. Наружный диаметр посадки составляет 20 мм, посадочное отверстие под инструмент — 10 мм, общая длина втулки — 45 мм.

Назначение

Втулка нужна там, где требуется закрепить инструмент нестандартного (меньшего) размера в универсальном гнезде — при сверлении, растачивании, нарезании резьбы на токарной группе.

Преимущества

• жёсткая посадка без осевого и радиального люфта
• экономия — не нужно менять резцедержатель под каждый инструмент
• совместимость с широким парком токарного оборудования
• быстрая смена инструмента без переналадки узла станка
• точное центрирование инструмента и минимальное биение

Как использовать

1. Очистите посадочное гнездо станка и наружную поверхность втулки от стружки и загрязнений.
2. Вставьте втулку в гнездо резцедержателя (задней бабки) до упора, соблюдая соосность.
3. Установите инструмент в посадочное отверстие втулки и зафиксируйте штатным зажимом.
4. Проверьте биение индикатором и запустите пробный проход на пониженной подаче.

Возможные сложности и их решение

• Вибрация при большом вылете. Сократите вылет инструмента, повысьте жёсткость установки, при возможности выберите более длинную втулку с большей опорной поверхностью.
• Втулка проворачивается в гнезде. Проверьте соответствие диаметров и усилие затяжки; изношенное или замасленное гнездо снижает передаваемый момент — очистите и при необходимости замените изношенную оснастку.
• Повышенное биение инструмента. Причина обычно в стружке или забоинах на посадочных поверхностях. Разберите узел, зачистите и обезжирьте сопряжения, проверьте втулку на отсутствие вмятин.

Вопросы и ответы

Из чего изготовлена втулка?

Из инструментальной стали с обработкой посадочных поверхностей для износостойкости и точного центрирования.

Влияет ли втулка на точность обработки?

При правильном подборе и чистых посадках биение минимально и на точность практически не влияет.

Подходит ли изделие для сверления?

Да, это одно из основных применений — установка свёрл и оправок меньшего размера в станочное гнездо.
