Люнет токарный самоцентрирующийся VLHS480 с диапазоном Ø 40–80 мм

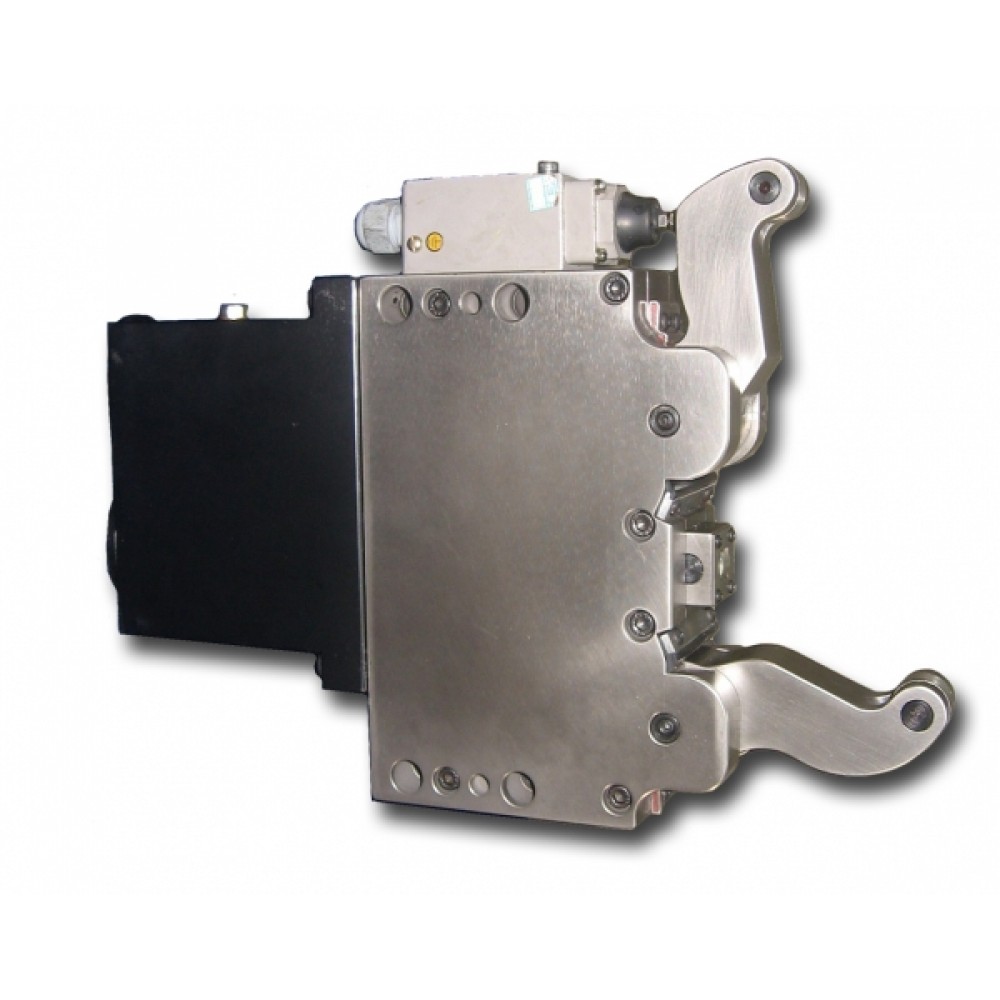

Люнет токарный VLHS480 производства Kitagawa — самоцентрирующийся токарный люнет с рабочим диапазоном Ø 40–80 мм. Самоцентрирующаяся конструкция удерживает три ролика на равном удалении, что снимает необходимость ручной выверки центра. Верхнее плечо откидывается шире обычного, освобождая проём для вертикальной загрузки заготовки краном или порталом — удобно для автоматизированных линий.

Каждый из трёх роликов развивает усилие поджима до 1,5 кН, что удерживает вал от прогиба и вибрации даже при силовом резании. Точность центрирования по всему диапазону — 0,02 мм при повторяемости 0,005 мм. Масса люнета — около 17 кг.

Предназначен для дополнительной опоры длинных и нежёстких валов, труб и прутков при токарной обработке — точении наружных и внутренних диаметров, подрезке торцов, сверлении.

Три ролика под 120° работают на растяжение к общему центру: чем больше усилие резания, тем стабильнее удерживается ось детали, а обработанная поверхность выходит без огранки и следов дробления.

• Самоцентрирующаяся конструкция с автоматической подстройкой роликов
• Точность центрирования 0,02 мм по всему диапазону
• Рабочий диапазон зажима Ø 40–80 мм
• Закалённые ролики и корпус для длительного срока службы

Закрепите люнет на направляющей станины или суппорте и грубо выставьте его корпус по оси шпинделя. Разместите вал так, чтобы поддерживаемый диаметр попадал в рабочий диапазон Ø 40–80 мм, и подайте рабочее давление на цилиндр — три ролика синхронно сойдутся к центру и обожмут заготовку. Проверьте радиальное биение индикатором, при необходимости подкорректируйте поджим, и только затем начинайте проходы. В следящем режиме люнет перемещается вслед за резцом, непрерывно поддерживая деталь у зоны резания.

• Биение длинного вала при точении: Установите люнет ближе к зоне резания и поджмите ролики до устранения радиального биения по индикатору.
• Смещение оси после снятия припуска: Проверьте центр повторно после черновых проходов — самоцентрирующий механизм подберёт новое положение роликов.

• Что определяет диапазон зажимаемых диаметров? Типоразмер люнета: у каждой модели свой минимальный и максимальный Ø центрирования.
• Нужно ли вручную центрировать заготовку? Нет, ролики самоцентрируются к общей оси автоматически; ручная выверка не требуется.

• Диапазон центрирования: 40–80 мм
• Макс. усилие зажима: 1,5 кН
• Точность центрирования: 0,02 мм
• Повторяемость: 0,005 мм
• Вес: 17 кг
