Цанговый токарный патрон DKF52 Kitagawa, Цилиндр Z140, пруток Ø52 мм

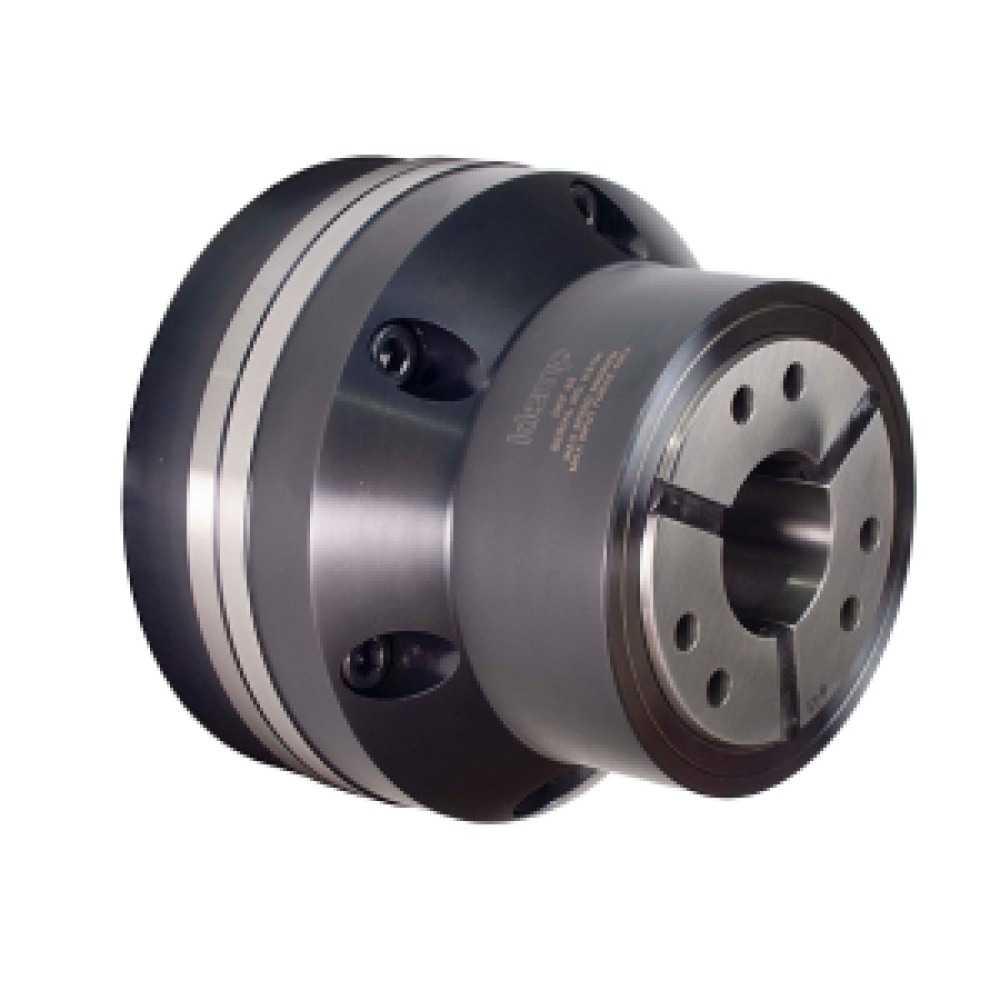

Цанговый токарный патрон Kitagawa DKF52

Модель DKF52 — цанговый токарный патрон Kitagawa серии DKF (фиксированной длины, низкопрофильный), предназначенный для скоростной обработки прутка на токарных станках с ЧПУ. Основные параметры: цилиндрическое крепление Z140, цанги DC Varibore, максимальный диаметр прутка Ø52 мм, максимальная частота вращения 6500 об/мин. Максимальное усилие зажима — до 94 кН. Производитель — Kitagawa.

Назначение и область применения

Применяется для серийной обработки круглого и профильного прутка на токарных станках и обрабатывающих центрах с ЧПУ, в том числе с прутковой подачей (bar feeder). Обеспечивает высокую концентричность и минимальное биение при первой и второй операциях — точении, сверлении, нарезании резьбы.

Ключевые преимущества

• фиксированной длины (fixed length, gun change) механизм зажима — стабильное усилие и точное позиционирование
• сквозное отверстие для подачи прутка насквозь
• быстрая смена цанги сокращает время переналадки
• высокая жёсткость и повторяемость зажима
• подходит для высокоскоростной обработки — до 6500 об/мин

Как использовать

1. Установите патрон на шпиндель (цилиндрическое крепление Z140), затяните крепёжные болты согласно моменту затяжки.
2. Подберите и установите цангу нужного диаметра (цанги DC Varibore).
3. Подведите пруток через сквозное отверстие, задайте вылет и зажмите.
4. Проверьте биение на малых оборотах, затем выходите на рабочий режим.

Возможные сложности и их решение

• Повышенное биение заготовки. Проверьте чистоту посадки цанги и соответствие её диаметра прутку; изношенная цанга подлежит замене.
• Недостаточное усилие зажима. Проверьте давление гидроцилиндра и правильность подбора цанги под диаметр.
• Патрон не встаёт на шпиндель. Убедитесь, что тип крепления (Цилиндр Z140) совпадает с посадкой шпинделя станка.

Вопросы и ответы

Какие цанги подходят к патрону?

Цанги dc varibore стандарта DC (Kitagawa).

Какой максимальный диаметр прутка?

До Ø52 мм.

На какой шпиндель встаёт патрон?

Крепление — цилиндрическое крепление Z140.
