Тиски станочные прецизионные MC150x200 с шириной губок 150 мм и раскрытием 200 мм

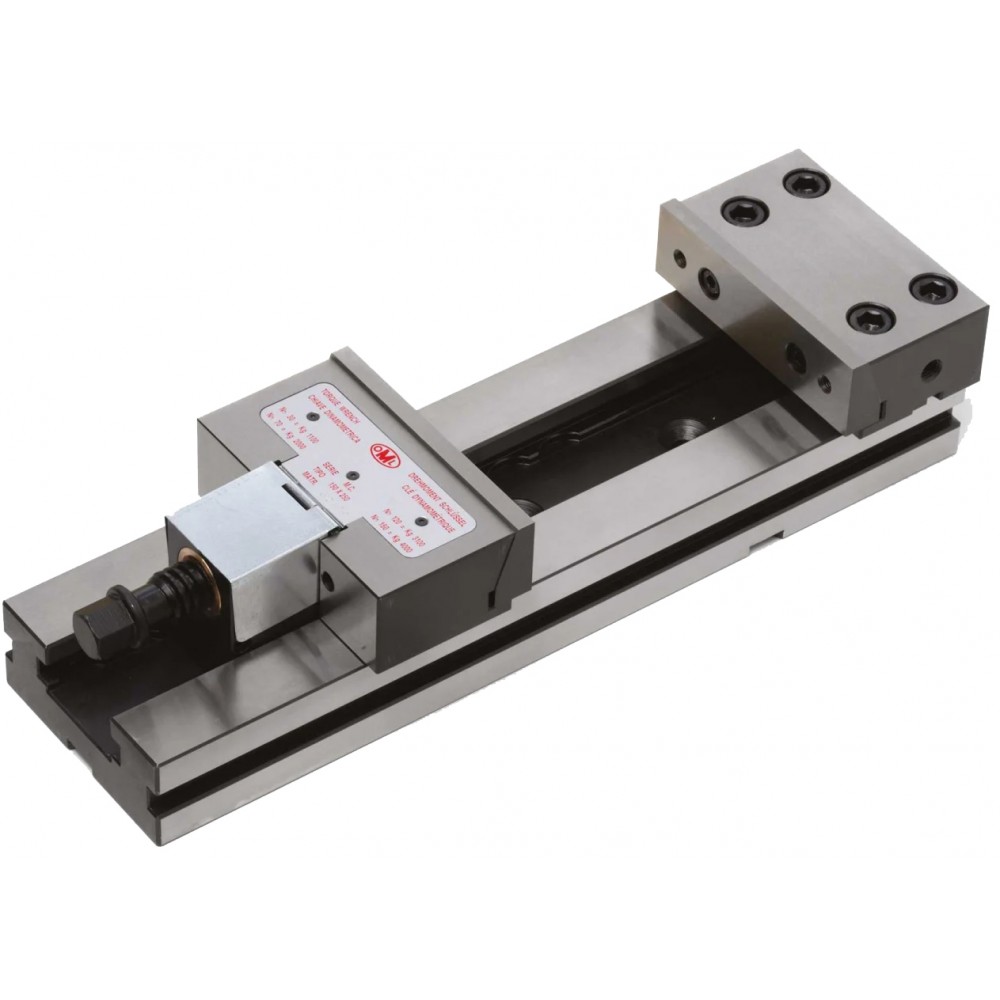

Тиски станочные прецизионные MC150x200 производства OML с шириной губок 150 мм и раскрытием до 200 мм, общей длиной 415 мм и весом 25.5 кг. Компактная и жёсткая конструкция позволяет использовать тиски как на универсальных станках, так и на обрабатывающих центрах с ЧПУ.

Назначение

Предназначены для закрепления заготовок на столах вертикальных фрезерных станков и обрабатывающих центров при фрезеровании, сверлении, зенковании и разметке.

Преимущества

• сменные закалённые губки под круглые и квадратные детали, зажим вертикально и горизонтально;
• отверстия на губках под установку спецоснастки и упоров;
• шпоночный паз и отверстия в корпусе ускоряют выверку на столе.

Как использовать

Закрепите основание в Т-образных пазах стола, проверьте параллельность губок индикатором, затем зажимайте деталь через подкладные планки. Затяжку выполняйте плавно, без ударов по рукоятке.

Возможные сложности и их решение

• Губки теряют параллельность. Снимите губки, очистите посадочные плоскости от стружки и заусенцев, при износе замените сменные губки комплектом.
• Тиски «уводит» на столе при резании. Убедитесь, что шпонки сидят в пазу без люфта, равномерно затяните крепёжные болты и проверьте прилегание основания к столу.

Вопросы и ответы

— Нужно ли обслуживание?
Периодически очищайте направляющие от стружки и смазывайте винт — этого достаточно для стабильного усилия зажима.

— Подойдут ли для длинных заготовок?
Да, стандартная геометрия основания и жёсткий корпус позволяют безопасно зажимать длинные детали, в том числе с использованием нескольких тисков в линию.

Характеристики

ширина губок 150 мм · раскрытие 200 мм · длина 415 мм · высота 102 мм · высота зажима детали 50 мм · вес 25.5 кг.
