Основные характеристики
Все характеристики
Диаметр стола, мм:
180
Диаметр отверстия шпинделя, мм:
40
Диапазон наклона:
-35°~+110°
Способ зажима:
пневмо-гидравлический/гидравлический
Момент зажима (поворот), Н·м:
450
- Обзор товара
- Характеристики
Описание

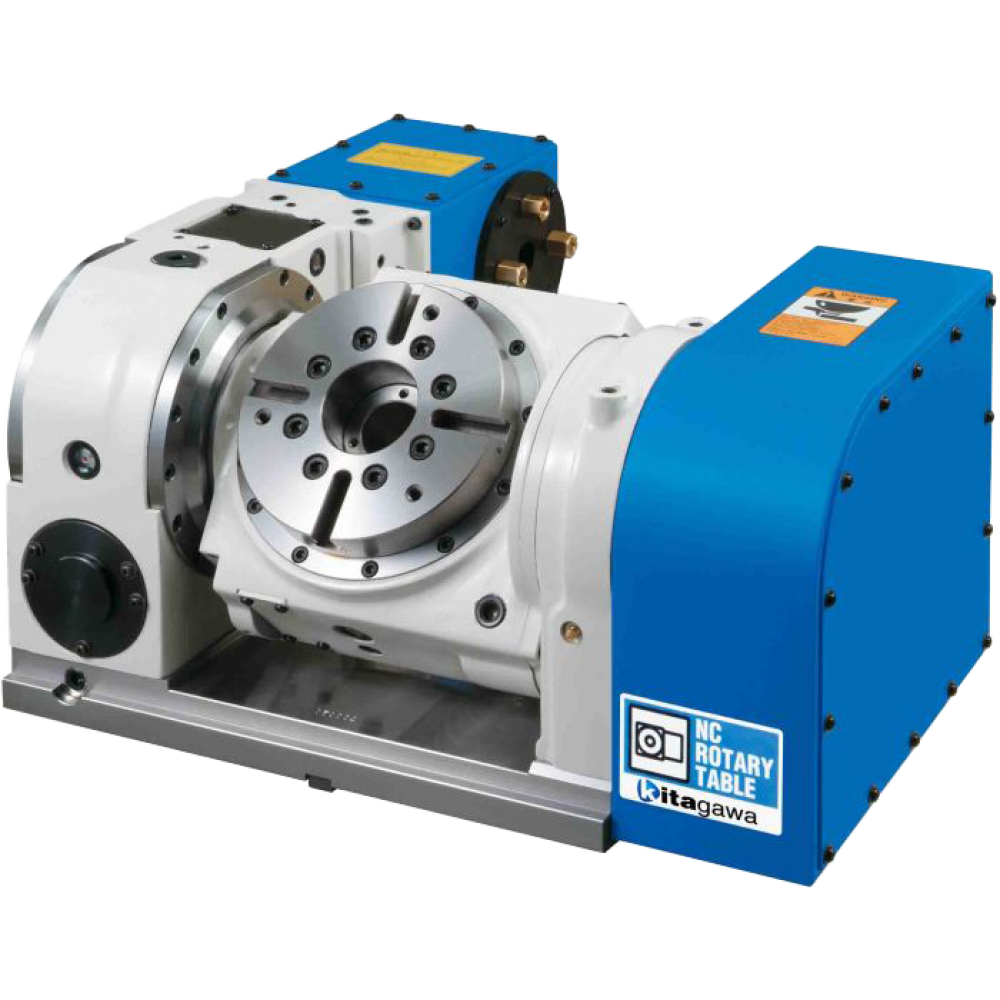

Поворотный стол 5-осевой TT182BV-00 — среднеразмерный стол производства Kitagawa. Ключевые параметры: планшайба Ø180 мм, сквозное отверстие Ø40 мм под пруток или длинный вал, момент зажима 450 Н·м, по оси наклона 800 Н·м, максимальная скорость 33.3 об/мин. Привод построен на прецизионной червячной паре с регулируемым зазором — проверенное решение с высокой удерживающей способностью и ремонтопригодностью. Фиксация оси — гидравлический, что задаёт жёсткость реза и требования к обвязке станка. Наклонная люлька с диапазоном -35°~+110° раскрывает деталь под инструмент с пяти сторон. Масса стола 163 кг — учитывайте её при выборе грузоподъёмности стола станка.
Назначение
Наклонно-поворотный стол добавляет станку сразу две управляемые оси — поворот планшайбы и наклон люльки, — открывая полноценную 5-осевую обработку. Диапазон наклона -35°~+110° позволяет вывести под инструмент боковые и обратные поверхности детали без её переустановки. За один установ обрабатываются лопатки, крыльчатки, штампы, пресс-формы и корпусные детали сложной геометрии — снижается накопленная погрешность базирования и сокращается число операций.
Преимущества
- Прецизионная червячная пара с регулируемым зазором сохраняет точность деления годами
- Продуманная система отвода стружки и компактная посадка упрощают монтаж на станок
- Малый мёртвый ход привода даёт повторяемость на уровне лучших образцов класса
Как использовать
Трунион устанавливают на стол станка, выверяют ось наклона и ось вращения по контрольной оправке, подключают оба серводвигателя к ЧПК. Гидравлику зажима обеих осей подводят через встроенный поворотный ввод; проверяют номинальное давление станции. Деталь закрепляют в центре люльки на планшайбе, в управляющей программе связывают поворот и наклон; при позиционировании зажим по обеим осям срабатывает автоматически. Перед чистовыми проходами контролируют биение и повторно проверяют нулевые точки обеих осей, а для тяжёлых заготовок соблюдают допустимый момент инерции.
Возможные сложности и их решение
- Биение при установке заготовки. Проверьте посадку планшайбы и очистите базовые поверхности; выверьте деталь по индикатору перед зажимом — большинство отклонений устраняется на этапе базирования.
- Недостаточное усилие фиксации при черновой обработке. Убедитесь, что давление в линии зажима соответствует паспортному, а для гидравлических моделей — что бустер выдаёт номинальное давление; при необходимости снизьте вылет инструмента.
Вопросы и ответы
- Нужен ли отдельный контроллер? Стол управляется как дополнительная ось ЧПК станка; для автономной работы предлагается опциональный одноосевой контроллер.
- Можно ли использовать стол горизонтально и вертикально? Да, конструкция рассчитана на оба положения; при вертикальном монтаже учитывайте сниженную допустимую массу заготовки согласно характеристикам.
Характеристики
- Диаметр стола: 180 мм
- Диаметр отверстия шпинделя: 40 мм
- Способ зажима: возд-гидр./гидр.
- Момент зажима (поворот): 450 Н·м
- Момент зажима (наклон): 800 Н·м
- Макс. скорость (поворот): 33.3 об/мин
- Диапазон наклона: -35°~+110°
- Точность позиционирования: 20 угл.сек
- Повторяемость: 4 угл.сек
- Масса: 163 кг
- Серводвигатель: aiF2/5000-B
Характеристики
Поворотные столы
Диаметр стола, мм
180
Диаметр отверстия шпинделя, мм
40
Диапазон наклона
-35°~+110°
Способ зажима
пневмо-гидравлический/гидравлический
Момент зажима (поворот), Н·м
450
Момент зажима (наклон), Н·м
800
Макс. скорость вращения, об/мин
33.3
Точность позиционирования, угл. сек
20
Повторяемость, угл. сек
4
Масса, кг
163
Сервомотор
aiF2/5000-B
