Оформить заказ- Производитель: Kitagawa
- Код Товара: TT140AV00
- Артикул: TT140AV00
- Наличие: Нема в наявності
0.00грн.
Загальна сума, без ПДВ
Основные характеристики
Все характеристики
Диаметр стола, мм:
140
Диаметр отверстия шпинделя, мм:
32
Диапазон наклона:
-110°~+110°
Способ зажима:
пневматический
Момент зажима (поворот), Н·м:
280
- Обзор товара
- Характеристики
Описание

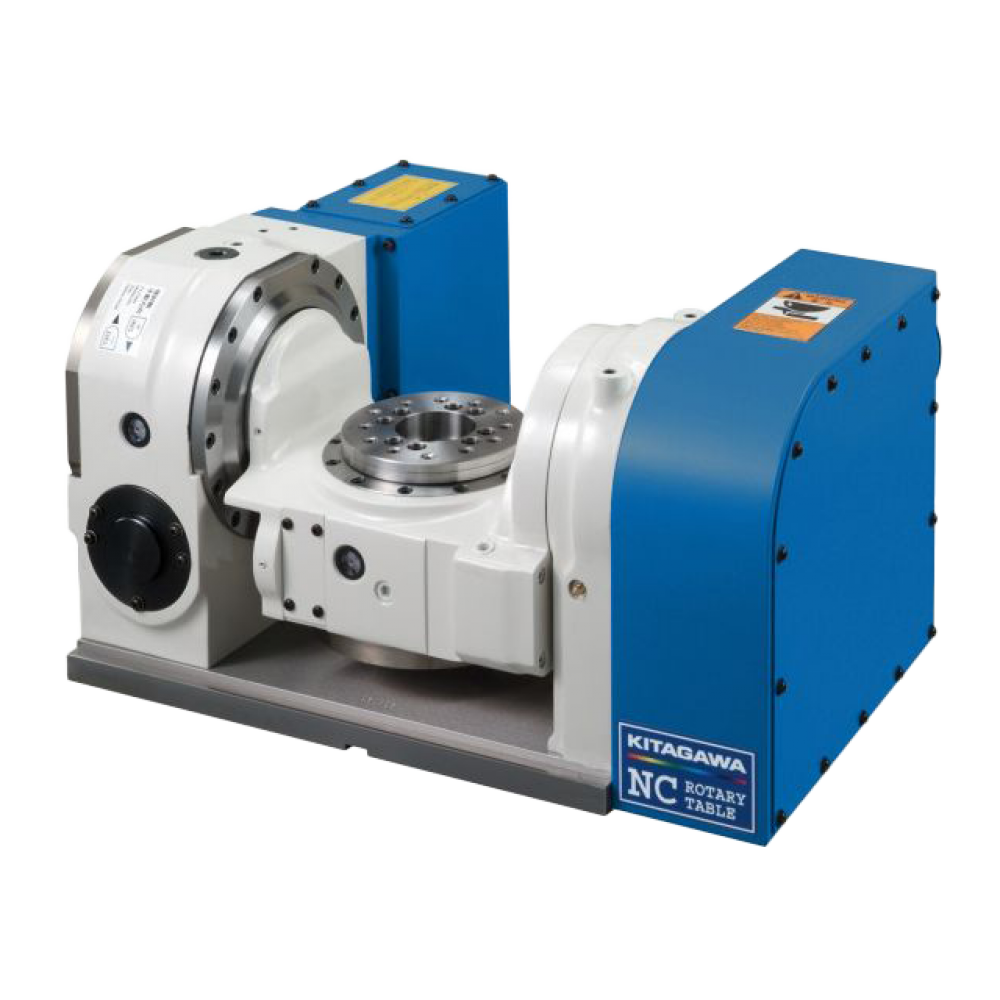

Поворотный стол 5-осевой TT140AV00 — компактный стол производства Kitagawa. Ключевые параметры: планшайба Ø140 мм, сквозное отверстие Ø32 мм под пруток или длинный вал, момент зажима 280 Н·м, по оси наклона 500 Н·м, максимальная скорость 41.6 об/мин. Привод построен на прецизионной червячной паре с регулируемым зазором — проверенное решение с высокой удерживающей способностью и ремонтопригодностью. Фиксация оси — пневматический, что задаёт жёсткость реза и требования к обвязке станка. Наклонная люлька с диапазоном -110°~+110° раскрывает деталь под инструмент с пяти сторон. Масса стола 158 кг — учитывайте её при выборе грузоподъёмности стола станка.
Назначение
Наклонно-поворотный стол добавляет станку сразу две управляемые оси — поворот планшайбы и наклон люльки, — открывая полноценную 5-осевую обработку. Диапазон наклона -110°~+110° позволяет вывести под инструмент боковые и обратные поверхности детали без её переустановки. За один установ обрабатываются лопатки, крыльчатки, штампы, пресс-формы и корпусные детали сложной геометрии — снижается накопленная погрешность базирования и сокращается число операций.
Преимущества
- Герметичный корпус защищает механизм от СОЖ и стружки в тяжёлых условиях цеха
- Прецизионная червячная пара с регулируемым зазором сохраняет точность деления годами
- Продуманная система отвода стружки и компактная посадка упрощают монтаж на станок
Как использовать
Трунион устанавливают на стол станка, выверяют ось наклона и ось вращения по контрольной оправке, подключают оба серводвигателя к ЧПК. Деталь закрепляют в центре люльки на планшайбе, в управляющей программе связывают поворот и наклон; при позиционировании зажим по обеим осям срабатывает автоматически. Перед чистовыми проходами контролируют биение и повторно проверяют нулевые точки обеих осей, а для тяжёлых заготовок соблюдают допустимый момент инерции.
Возможные сложности и их решение
- Недостаточное усилие фиксации при черновой обработке. Убедитесь, что давление в линии зажима соответствует паспортному, а для гидравлических моделей — что бустер выдаёт номинальное давление; при необходимости снизьте вылет инструмента.
- Биение при установке заготовки. Проверьте посадку планшайбы и очистите базовые поверхности; выверьте деталь по индикатору перед зажимом — большинство отклонений устраняется на этапе базирования.
Вопросы и ответы
- Можно ли использовать стол горизонтально и вертикально? Да, конструкция рассчитана на оба положения; при вертикальном монтаже учитывайте сниженную допустимую массу заготовки согласно характеристикам.
- Как подключается гидравлика к вращающейся оснастке? Через встроенный поворотный ввод (rotary joint) с несколькими портами — количество портов указано в характеристиках конкретной модели.
Характеристики
- Диаметр стола: 140 мм
- Диаметр отверстия шпинделя: 32 мм
- Способ зажима: пневм.
- Момент зажима (поворот): 280 Н·м
- Момент зажима (наклон): 500 Н·м
- Макс. скорость (поворот): 41.6 об/мин
- Диапазон наклона: -110°~+110°
- Точность позиционирования: 30 угл.сек
- Повторяемость: 4 угл.сек
- Масса: 158 кг
- Серводвигатель: aiF2/5000-B
Характеристики
Поворотные столы
Диаметр стола, мм
140
Диаметр отверстия шпинделя, мм
32
Диапазон наклона
-110°~+110°
Способ зажима
пневматический
Момент зажима (поворот), Н·м
280
Момент зажима (наклон), Н·м
500
Макс. скорость вращения, об/мин
41.6
Точность позиционирования, угл. сек
30
Повторяемость, угл. сек
4
Масса, кг
158
Сервомотор
aiF2/5000-B
