Оформить заказ- Производитель: Kitagawa
- Код Товара: TRX320RAVxx
- Артикул: TRX320RAVxx
- Наличие: Нема в наявності
0.00грн.
Загальна сума, без ПДВ
Основные характеристики
Все характеристики
Диаметр стола, мм:
320
Диаметр отверстия шпинделя, мм:
110
Способ зажима:
пневматический/гидравлический
Момент зажима (поворот), Н·м:
2600
Макс. скорость вращения, об/мин:
25
- Обзор товара
- Характеристики
Описание

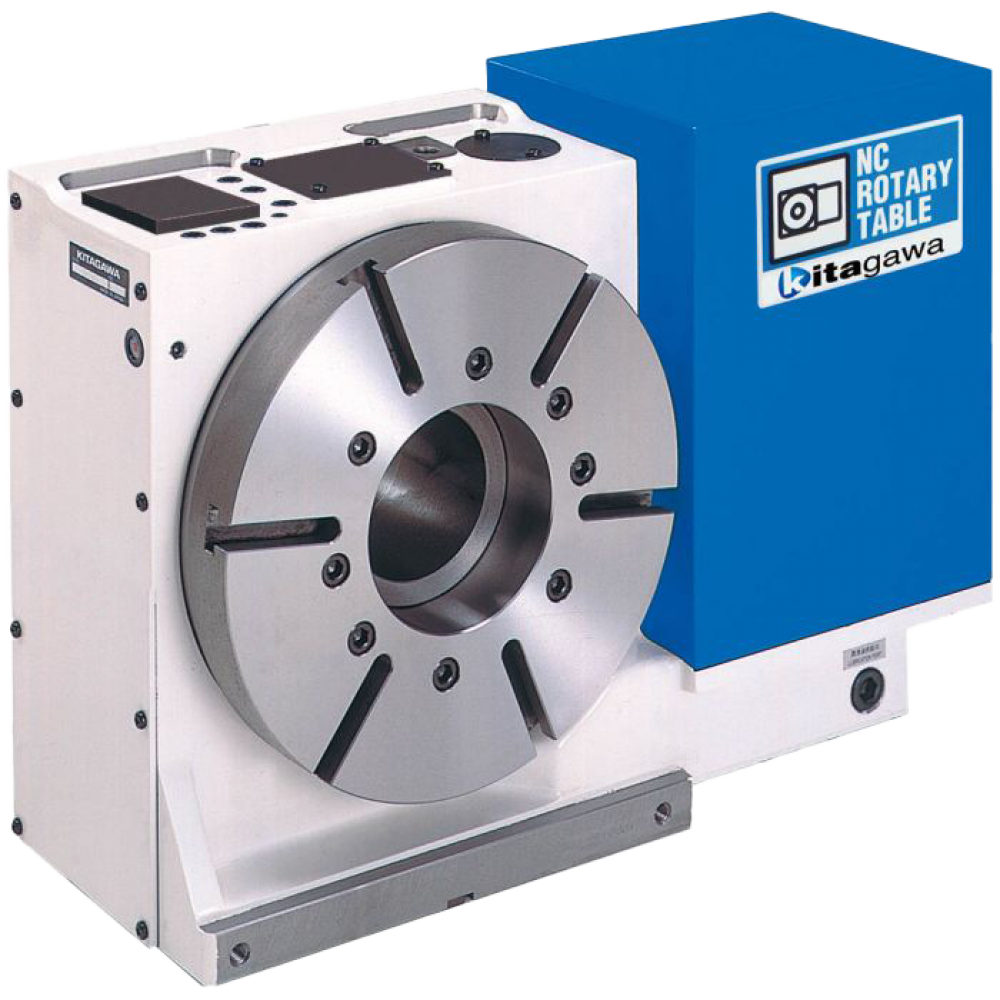

Поворотный стол 4-осевой TRX320RAVxx — крупногабаритный стол производства Kitagawa. Ключевые параметры: планшайба Ø320 мм, сквозное отверстие Ø110 мм под пруток или длинный вал, момент зажима 2600 Н·м, максимальная скорость 25 об/мин. Привод построен на прецизионной червячной паре с регулируемым зазором — проверенное решение с высокой удерживающей способностью и ремонтопригодностью. Фиксация оси — комбинированный пневмо/гидравлический, что задаёт жёсткость реза и требования к обвязке станка. Масса стола 181 кг — учитывайте её при выборе грузоподъёмности стола станка.
Назначение
Стол превращает 3-осевой обрабатывающий центр в 4-осевой, добавляя управляемую поворотную координату (A или B). Крупная планшайба и высокий момент ориентированы на тяжёлые корпусные детали, фланцы и заготовки большого диаметра при силовом резании. Сквозное отверстие Ø110 мм даёт прутковую подачу и обработку длинных валов насквозь.
Преимущества
- Продуманная система отвода стружки и компактная посадка упрощают монтаж на станок
- Малый мёртвый ход привода даёт повторяемость на уровне лучших образцов класса
- Герметичный корпус защищает механизм от СОЖ и стружки в тяжёлых условиях цеха
Как использовать
Стол крепят к столу станка по Т-пазам или через переходную плиту, выверяют планшайбу по индикатору до паспортного биения и подключают серводвигатель к ЧПК как дополнительную ось. Гидравлику подводят через поворотный ввод; перед работой проверяют, что бустер/станция выдают номинальное давление зажима. После выхода в ноль заготовку базируют в патроне или на оснастке, задают углы поворота в управляющей программе; зажим оси срабатывает автоматически на каждом кадре обработки. Периодически проверяют зазор в передаче и уровень смазки — это сохраняет точность деления на долгий срок.
Возможные сложности и их решение
- Недостаточное усилие фиксации при черновой обработке. Убедитесь, что давление в линии зажима соответствует паспортному, а для гидравлических моделей — что бустер выдаёт номинальное давление; при необходимости снизьте вылет инструмента.
- Биение при установке заготовки. Проверьте посадку планшайбы и очистите базовые поверхности; выверьте деталь по индикатору перед зажимом — большинство отклонений устраняется на этапе базирования.
Вопросы и ответы
- Какая точность позиционирования достижима? Паспортная точность указана в характеристиках в угловых секундах; реальная точность зависит от жёсткости всей технологической системы.
- Нужен ли отдельный контроллер? Стол управляется как дополнительная ось ЧПК станка; для автономной работы предлагается опциональный одноосевой контроллер.
Характеристики
- Диаметр стола: 320 мм
- Диаметр отверстия шпинделя: 110 мм
- Способ зажима: пневм./гидр.
- Момент зажима: 2600 Н·м
- Макс. скорость вращения: 25 об/мин
- Передаточное число: 1/120
- Точность позиционирования: 20 угл.сек
- Повторяемость: 4 угл.сек
- Масса: 181 кг
- Серводвигатель: aiF8/3000-B
Характеристики
Поворотные столы
Диаметр стола, мм
320
Диаметр отверстия шпинделя, мм
110
Способ зажима
пневматический/гидравлический
Момент зажима (поворот), Н·м
2600
Макс. скорость вращения, об/мин
25
Передаточное число
1/120
Точность позиционирования, угл. сек
20
Повторяемость, угл. сек
4
Масса, кг
181
Сервомотор
aiF8/3000-B
