Основные характеристики
Все характеристики
Диаметр стола, мм:
630
Диаметр отверстия шпинделя, мм:
250
Способ зажима:
пневматический/гидравлический
Момент зажима (поворот), Н·м:
4000
Макс. скорость вращения, об/мин:
11.1
- Обзор товара
- Характеристики
Описание

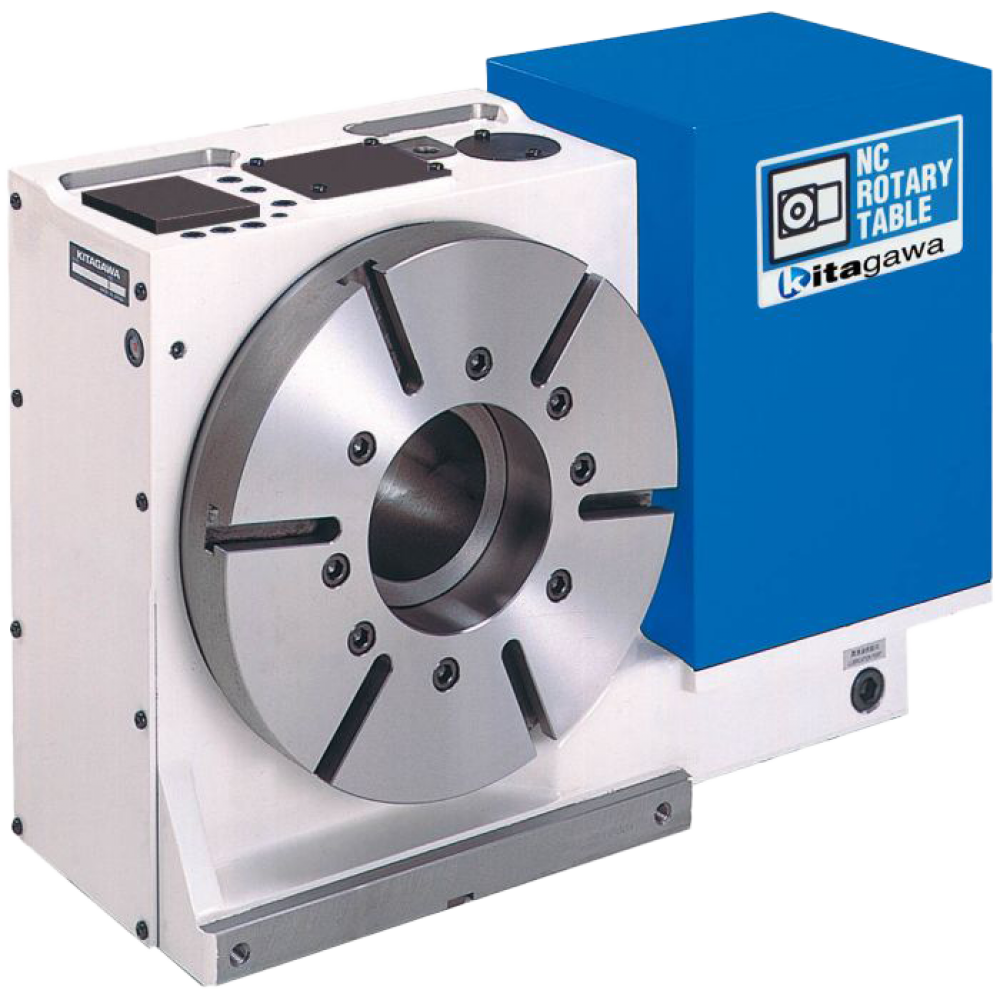

Поворотный стол 4-осевой TR630 — крупногабаритный стол производства Kitagawa. Ключевые параметры: планшайба Ø630 мм, сквозное отверстие Ø250 мм под пруток или длинный вал, момент зажима 4000 Н·м, максимальная скорость 11.1 об/мин. Привод построен на прецизионной червячной паре с регулируемым зазором — проверенное решение с высокой удерживающей способностью и ремонтопригодностью. Фиксация оси — комбинированный пневмо/гидравлический, что задаёт жёсткость реза и требования к обвязке станка. Особенность компоновки — вынесенный двигатель, что уменьшает габарит по высоте и снимает ограничения по ходу станка. Масса стола 900 кг — учитывайте её при выборе грузоподъёмности стола станка.
Назначение
Стол превращает 3-осевой обрабатывающий центр в 4-осевой, добавляя управляемую поворотную координату (A или B). Крупная планшайба и высокий момент ориентированы на тяжёлые корпусные детали, фланцы и заготовки большого диаметра при силовом резании. Сквозное отверстие Ø250 мм даёт прутковую подачу и обработку длинных валов насквозь.
Преимущества
- Широкий выбор поворотных вводов позволяет подвести гидравлику и пневматику к оснастке
- Закалённый вал червяка и бронзовое колесо работают в паре с минимальным износом
- Усиленный корпус и двойная опора шпинделя обеспечивают стабильность при силовом резании
Как использовать
Стол крепят к столу станка по Т-пазам или через переходную плиту, выверяют планшайбу по индикатору до паспортного биения и подключают серводвигатель к ЧПК как дополнительную ось. Гидравлику подводят через поворотный ввод; перед работой проверяют, что бустер/станция выдают номинальное давление зажима. После выхода в ноль заготовку базируют в патроне или на оснастке, задают углы поворота в управляющей программе; зажим оси срабатывает автоматически на каждом кадре обработки. Периодически проверяют зазор в передаче и уровень смазки — это сохраняет точность деления на долгий срок.
Возможные сложности и их решение
- Перегрев при длительной непрерывной работе. Соблюдайте допустимую скорость и момент инерции заготовки; для интенсивных режимов выбирайте модель с большим передаточным числом или сервомотором большей мощности.
- Потеря точности деления со временем. Отрегулируйте зазор в червячной паре согласно инструкции: конструкция с регулируемым зазором позволяет компенсировать естественный износ без замены узла.
Вопросы и ответы
- Как подключается гидравлика к вращающейся оснастке? Через встроенный поворотный ввод (rotary joint) с несколькими портами — количество портов указано в характеристиках конкретной модели.
- Какой серводвигатель подходит к этой модели? В характеристиках указан рекомендованный привод (напр. Fanuc αi-серии); совместимы также приводы Siemens, Mitsubishi, Yaskawa при соответствующей настройке.
Характеристики
- Диаметр стола: 630 мм
- Диаметр отверстия шпинделя: 250 мм
- Способ зажима: пневм./гидр.
- Момент зажима: 4000 Н·м
- Макс. скорость вращения: 11.1 об/мин
- Передаточное число: 1/180
- Точность позиционирования: 20 угл.сек
- Повторяемость: 4 угл.сек
- Масса: 900 кг
- Серводвигатель: aiF22/3000-B
Характеристики
Поворотные столы
Диаметр стола, мм
630
Диаметр отверстия шпинделя, мм
250
Способ зажима
пневматический/гидравлический
Момент зажима (поворот), Н·м
4000
Макс. скорость вращения, об/мин
11.1
Передаточное число
1/180
Точность позиционирования, угл. сек
20
Повторяемость, угл. сек
4
Масса, кг
900
Сервомотор
aiF22/3000-B
