- Производитель: Samchully
- Код Товара: TR-200FF
- Артикул: TR-200FF
- Наличие: Нема в наявності
0.00грн.
Загальна сума, без ПДВ
Основные характеристики
Все характеристики
Диаметр стола, мм:
200
Диаметр отверстия шпинделя, мм:
45
Способ зажима:
гидравлический
Момент зажима (поворот), Н·м:
450
Момент зажима (наклон), Н·м:
800
- Обзор товара
- Характеристики
Описание

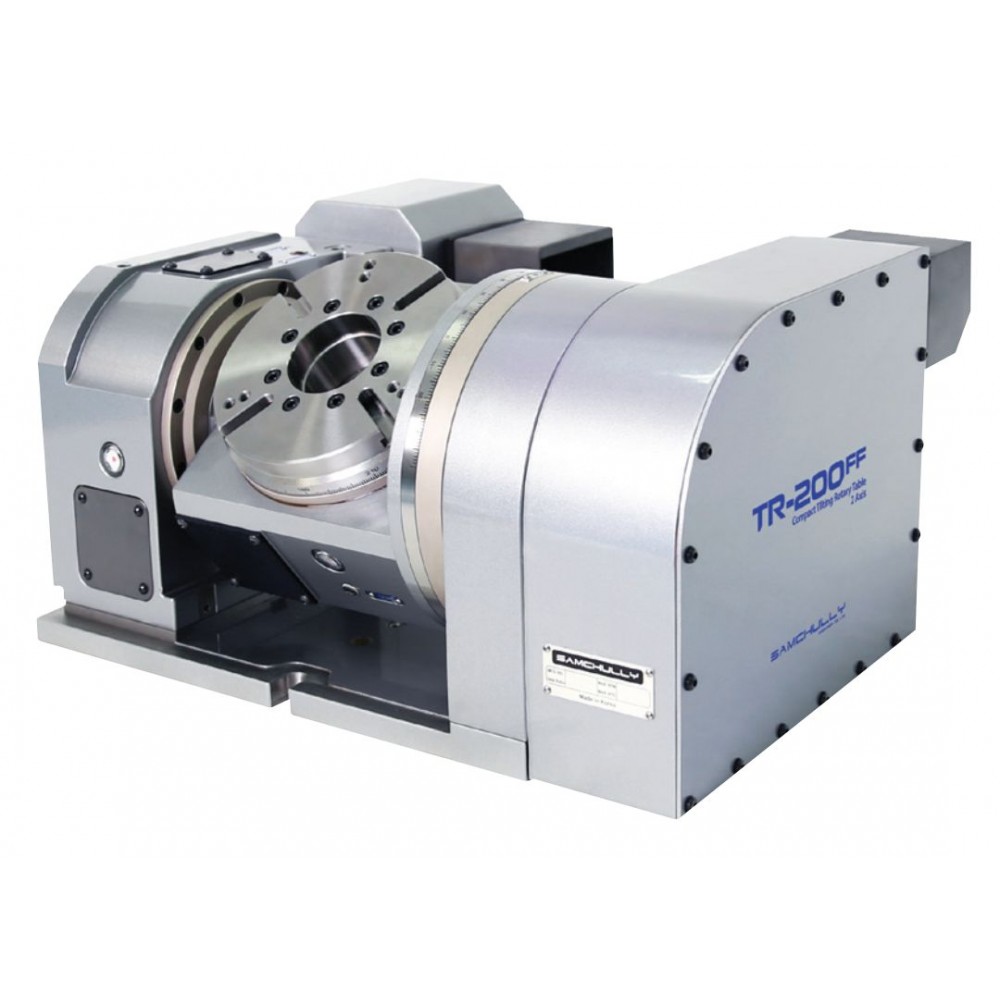

Поворотный стол 5-осевой TR-200FF — среднеразмерный стол производства Samchully. Ключевые параметры: планшайба Ø200 мм, сквозное отверстие Ø45 мм под пруток или длинный вал, момент зажима 450 Н·м, по оси наклона 800 Н·м, максимальная скорость 33.3 об/мин. Привод построен на прецизионной червячной паре с регулируемым зазором — проверенное решение с высокой удерживающей способностью и ремонтопригодностью. Фиксация оси — гидравлический, что задаёт жёсткость реза и требования к обвязке станка. Масса стола 250 кг — учитывайте её при выборе грузоподъёмности стола станка.
Назначение
Наклонно-поворотный стол добавляет станку сразу две управляемые оси — поворот планшайбы и наклон люльки, — открывая полноценную 5-осевую обработку. За один установ обрабатываются лопатки, крыльчатки, штампы, пресс-формы и корпусные детали сложной геометрии — снижается накопленная погрешность базирования и сокращается число операций.
Преимущества
- Жёсткая конструкция плиты и шпинделя выдерживает ударные нагрузки при черновой обработке
- Широкий выбор поворотных вводов позволяет подвести гидравлику и пневматику к оснастке
- Закалённый вал червяка и бронзовое колесо работают в паре с минимальным износом
Как использовать
Трунион устанавливают на стол станка, выверяют ось наклона и ось вращения по контрольной оправке, подключают оба серводвигателя к ЧПК. Гидравлику зажима обеих осей подводят через встроенный поворотный ввод; проверяют номинальное давление станции. Деталь закрепляют в центре люльки на планшайбе, в управляющей программе связывают поворот и наклон; при позиционировании зажим по обеим осям срабатывает автоматически. Перед чистовыми проходами контролируют биение и повторно проверяют нулевые точки обеих осей, а для тяжёлых заготовок соблюдают допустимый момент инерции.
Возможные сложности и их решение
- Потеря точности деления со временем. Отрегулируйте зазор в червячной паре согласно инструкции: конструкция с регулируемым зазором позволяет компенсировать естественный износ без замены узла.
- Перегрев при длительной непрерывной работе. Соблюдайте допустимую скорость и момент инерции заготовки; для интенсивных режимов выбирайте модель с большим передаточным числом или сервомотором большей мощности.
Вопросы и ответы
- Какой серводвигатель подходит к этой модели? В характеристиках указан рекомендованный привод (напр. Fanuc αi-серии); совместимы также приводы Siemens, Mitsubishi, Yaskawa при соответствующей настройке.
- Какая точность позиционирования достижима? Паспортная точность указана в характеристиках в угловых секундах; реальная точность зависит от жёсткости всей технологической системы.
Характеристики
- Диаметр стола: 200 мм
- Диаметр отверстия шпинделя: 45 мм
- Способ зажима: гидр. до 35бар
- Момент зажима (поворот): 450 Н·м
- Момент зажима (наклон): 800 Н·м
- Макс. скорость (поворот): 33.3 об/мин
- Точность позиционирования: 30 угл.сек
- Повторяемость: 4 угл.сек
- Масса: 250 кг
- Серводвигатель: αiF4/4000
Характеристики
Поворотные столы
Диаметр стола, мм
200
Диаметр отверстия шпинделя, мм
45
Способ зажима
гидравлический
Момент зажима (поворот), Н·м
450
Момент зажима (наклон), Н·м
800
Макс. скорость вращения, об/мин
33.3
Точность позиционирования, угл. сек
30
Повторяемость, угл. сек
4
Масса, кг
250
Сервомотор
αiF4/4000
