Основные характеристики
Все характеристики
Диаметр стола, мм:
250
Диаметр отверстия шпинделя, мм:
78
Способ зажима:
пневматический/гидравлический
Момент зажима (поворот), Н·м:
1100
Макс. скорость вращения, об/мин:
33.3
- Обзор товара
- Характеристики
Описание

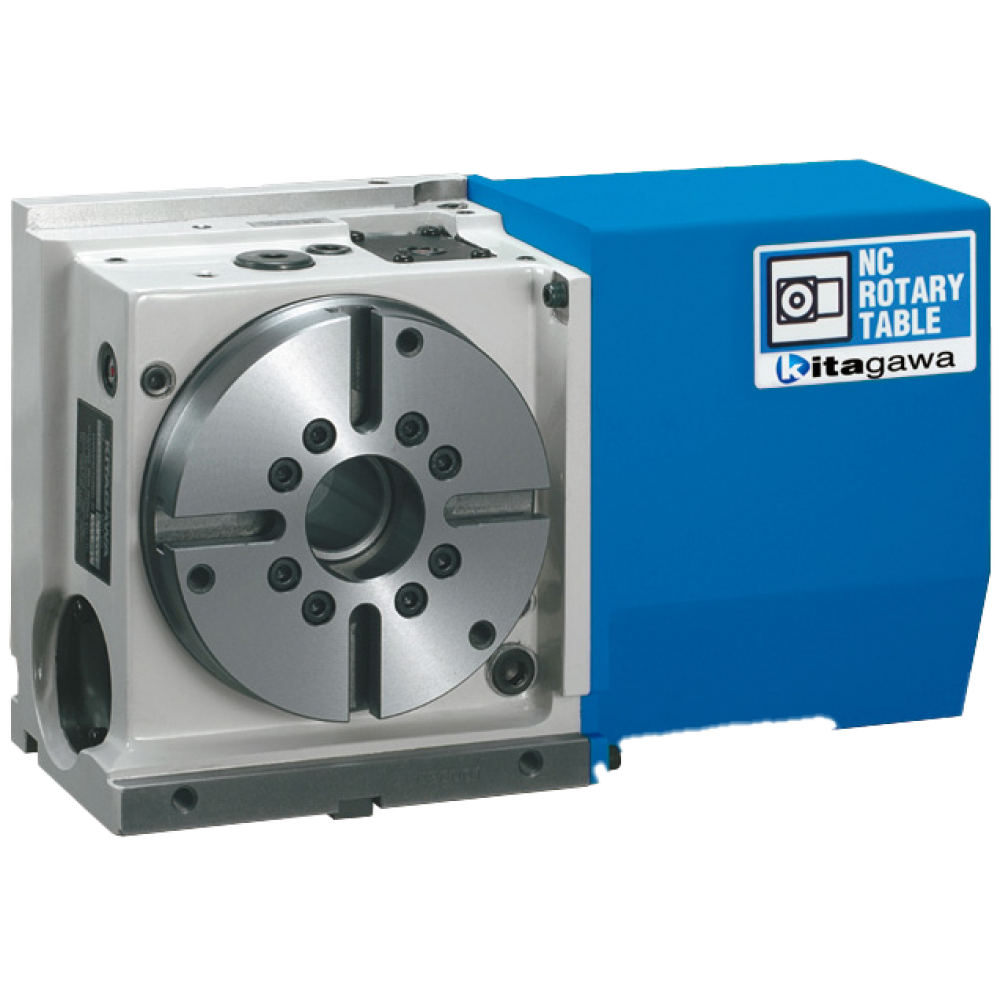

Поворотный стол 4-осевой TMX250RAVxx — среднеразмерный стол производства Kitagawa. Ключевые параметры: планшайба Ø250 мм, сквозное отверстие Ø78 мм под пруток или длинный вал, момент зажима 1100 Н·м, максимальная скорость 33.3 об/мин. Привод построен на прецизионной червячной паре с регулируемым зазором — проверенное решение с высокой удерживающей способностью и ремонтопригодностью. Фиксация оси — комбинированный пневмо/гидравлический, что задаёт жёсткость реза и требования к обвязке станка. Масса стола 101 кг — учитывайте её при выборе грузоподъёмности стола станка.
Назначение
Стол превращает 3-осевой обрабатывающий центр в 4-осевой, добавляя управляемую поворотную координату (A или B). Универсальный типоразмер подходит для широкого круга задач: фрезерование граней, сверление отверстий по кругу, нарезание резьбы под углом. Сквозное отверстие Ø78 мм даёт прутковую подачу и обработку длинных валов насквозь.
Преимущества
- Широкий выбор поворотных вводов позволяет подвести гидравлику и пневматику к оснастке
- Закалённый вал червяка и бронзовое колесо работают в паре с минимальным износом
- Усиленный корпус и двойная опора шпинделя обеспечивают стабильность при силовом резании
Как использовать
Стол крепят к столу станка по Т-пазам или через переходную плиту, выверяют планшайбу по индикатору до паспортного биения и подключают серводвигатель к ЧПК как дополнительную ось. Гидравлику подводят через поворотный ввод; перед работой проверяют, что бустер/станция выдают номинальное давление зажима. После выхода в ноль заготовку базируют в патроне или на оснастке, задают углы поворота в управляющей программе; зажим оси срабатывает автоматически на каждом кадре обработки. Периодически проверяют зазор в передаче и уровень смазки — это сохраняет точность деления на долгий срок.
Возможные сложности и их решение
- Перегрев при длительной непрерывной работе. Соблюдайте допустимую скорость и момент инерции заготовки; для интенсивных режимов выбирайте модель с большим передаточным числом или сервомотором большей мощности.
- Потеря точности деления со временем. Отрегулируйте зазор в червячной паре согласно инструкции: конструкция с регулируемым зазором позволяет компенсировать естественный износ без замены узла.
Вопросы и ответы
- Можно ли использовать стол горизонтально и вертикально? Да, конструкция рассчитана на оба положения; при вертикальном монтаже учитывайте сниженную допустимую массу заготовки согласно характеристикам.
- Как подключается гидравлика к вращающейся оснастке? Через встроенный поворотный ввод (rotary joint) с несколькими портами — количество портов указано в характеристиках конкретной модели.
Характеристики
- Диаметр стола: 250 мм
- Диаметр отверстия шпинделя: 78 мм
- Способ зажима: пневм./гидр.
- Момент зажима: 1100 Н·м
- Макс. скорость вращения: 33.3 об/мин
- Передаточное число: 1/90
- Точность позиционирования: 20 угл.сек
- Повторяемость: 4 угл.сек
- Масса: 101 кг
- Серводвигатель: aiF4/5000-B
Характеристики
Поворотные столы
Диаметр стола, мм
250
Диаметр отверстия шпинделя, мм
78
Способ зажима
пневматический/гидравлический
Момент зажима (поворот), Н·м
1100
Макс. скорость вращения, об/мин
33.3
Передаточное число
1/90
Точность позиционирования, угл. сек
20
Повторяемость, угл. сек
4
Масса, кг
101
Сервомотор
aiF4/5000-B
