Основные характеристики
Все характеристики
Диаметр стола, мм:
165
Диаметр отверстия шпинделя, мм:
40
Способ зажима:
пневматический/гидравлический
Момент зажима (поворот), Н·м:
450
Макс. скорость вращения, об/мин:
41.6
- Обзор товара
- Характеристики
Описание

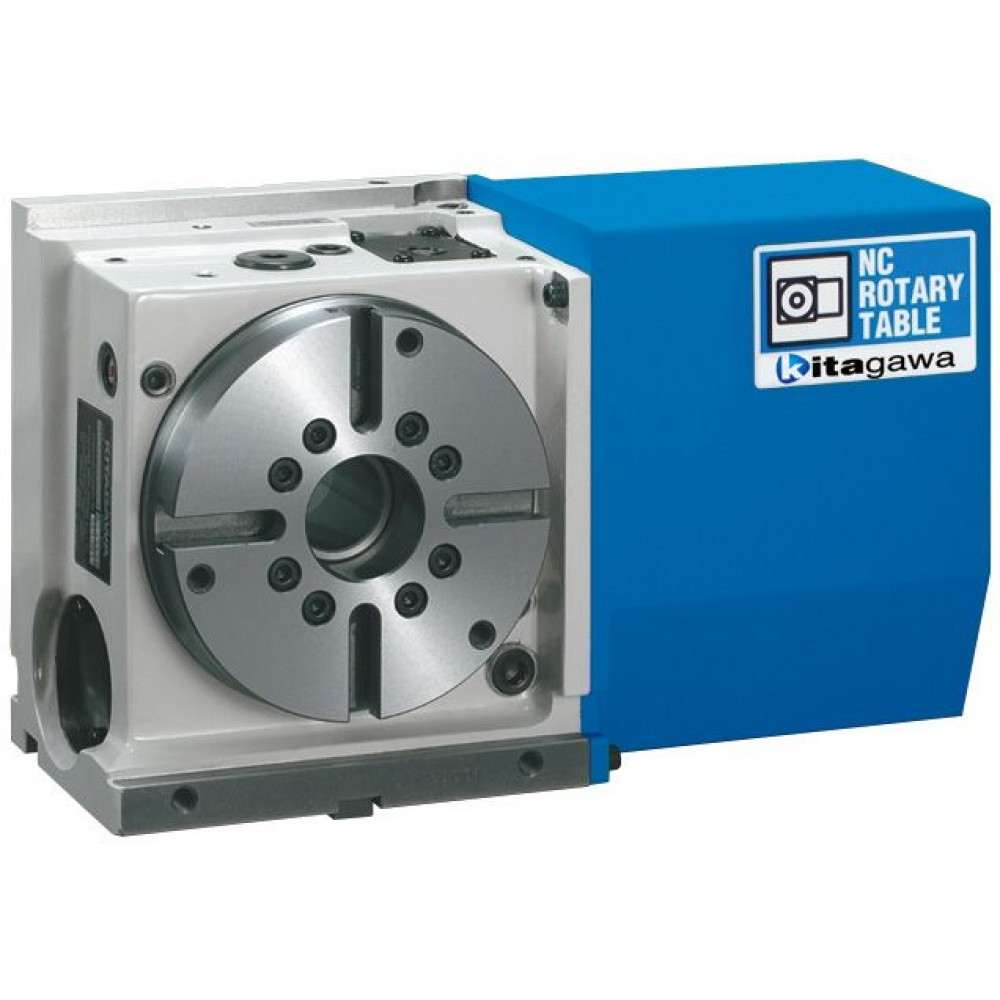

Поворотный стол 4-осевой TMX160RAVxx — среднеразмерный стол производства Kitagawa. Ключевые параметры: планшайба Ø165 мм, сквозное отверстие Ø40 мм под пруток или длинный вал, момент зажима 450 Н·м, максимальная скорость 41.6 об/мин. Привод построен на прецизионной червячной паре с регулируемым зазором — проверенное решение с высокой удерживающей способностью и ремонтопригодностью. Фиксация оси — комбинированный пневмо/гидравлический, что задаёт жёсткость реза и требования к обвязке станка. Масса стола 56 кг — учитывайте её при выборе грузоподъёмности стола станка.
Назначение
Стол превращает 3-осевой обрабатывающий центр в 4-осевой, добавляя управляемую поворотную координату (A или B). Компактные габариты позволяют разместить стол даже на небольшом станке 30-го конуса и обрабатывать мелкие точные детали — валики, штуцеры, зубчатые венцы. Сквозное отверстие Ø40 мм даёт прутковую подачу и обработку длинных валов насквозь.
Преимущества
- Усиленный корпус и двойная опора шпинделя обеспечивают стабильность при силовом резании
- Жёсткая конструкция плиты и шпинделя выдерживает ударные нагрузки при черновой обработке
- Широкий выбор поворотных вводов позволяет подвести гидравлику и пневматику к оснастке
Как использовать
Стол крепят к столу станка по Т-пазам или через переходную плиту, выверяют планшайбу по индикатору до паспортного биения и подключают серводвигатель к ЧПК как дополнительную ось. Гидравлику подводят через поворотный ввод; перед работой проверяют, что бустер/станция выдают номинальное давление зажима. После выхода в ноль заготовку базируют в патроне или на оснастке, задают углы поворота в управляющей программе; зажим оси срабатывает автоматически на каждом кадре обработки. Периодически проверяют зазор в передаче и уровень смазки — это сохраняет точность деления на долгий срок.
Возможные сложности и их решение
- Перегрев при длительной непрерывной работе. Соблюдайте допустимую скорость и момент инерции заготовки; для интенсивных режимов выбирайте модель с большим передаточным числом или сервомотором большей мощности.
- Потеря точности деления со временем. Отрегулируйте зазор в червячной паре согласно инструкции: конструкция с регулируемым зазором позволяет компенсировать естественный износ без замены узла.
Вопросы и ответы
- Какой серводвигатель подходит к этой модели? В характеристиках указан рекомендованный привод (напр. Fanuc αi-серии); совместимы также приводы Siemens, Mitsubishi, Yaskawa при соответствующей настройке.
- Какая точность позиционирования достижима? Паспортная точность указана в характеристиках в угловых секундах; реальная точность зависит от жёсткости всей технологической системы.
Характеристики
- Диаметр стола: 165 мм
- Диаметр отверстия шпинделя: 40 мм
- Способ зажима: пневм./гидр.
- Момент зажима: 450 Н·м
- Макс. скорость вращения: 41.6 об/мин
- Передаточное число: 1/72
- Точность позиционирования: 20 угл.сек
- Повторяемость: 4 угл.сек
- Масса: 56 кг
- Серводвигатель: aiF2/5000-B
Характеристики
Поворотные столы
Диаметр стола, мм
165
Диаметр отверстия шпинделя, мм
40
Способ зажима
пневматический/гидравлический
Момент зажима (поворот), Н·м
450
Макс. скорость вращения, об/мин
41.6
Передаточное число
1/72
Точность позиционирования, угл. сек
20
Повторяемость, угл. сек
4
Масса, кг
56
Сервомотор
aiF2/5000-B
