Оформить заказ- Производитель: Kitagawa
- Код Товара: TM2100
- Артикул: TM2100
- Наличие: Нема в наявності
0.00грн.
Загальна сума, без ПДВ
Основные характеристики
Все характеристики
Диаметр стола, мм:
105
Диаметр отверстия шпинделя, мм:
32
Способ зажима:
пневматический
Момент зажима (поворот), Н·м:
117
Макс. скорость вращения, об/мин:
83.3
- Обзор товара
- Характеристики
Описание

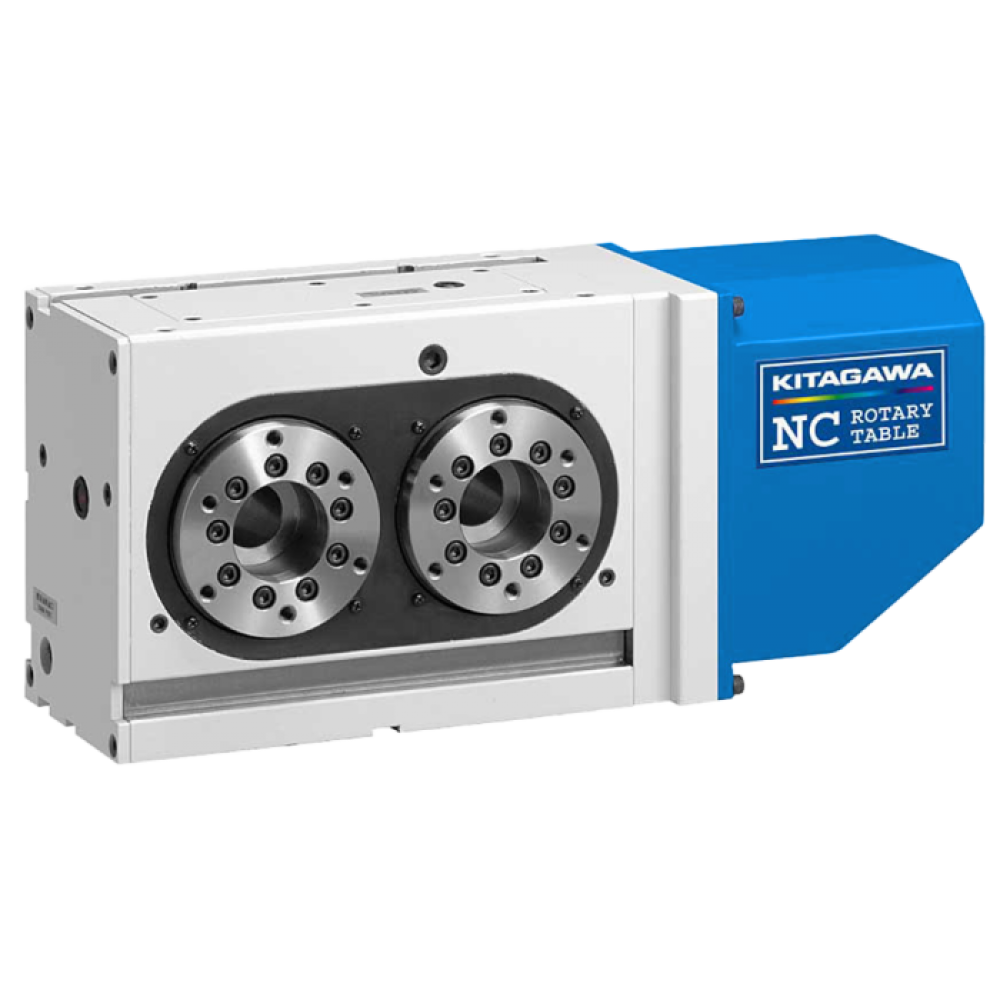

Поворотный стол 4-осевой TM2100 — компактный стол производства Kitagawa. Ключевые параметры: планшайба Ø105 мм, сквозное отверстие Ø32 мм под пруток или длинный вал, момент зажима 117 Н·м, максимальная скорость 83.3 об/мин. Привод построен на прецизионной червячной паре с регулируемым зазором — проверенное решение с высокой удерживающей способностью и ремонтопригодностью. Фиксация оси — пневматический, что задаёт жёсткость реза и требования к обвязке станка. Мультишпиндельное исполнение обрабатывает несколько заготовок за один цикл — прямой рост производительности на серии. Масса стола 85 кг — учитывайте её при выборе грузоподъёмности стола станка.
Назначение
Стол превращает 3-осевой обрабатывающий центр в 4-осевой, добавляя управляемую поворотную координату (A или B). Компактные габариты позволяют разместить стол даже на небольшом станке 30-го конуса и обрабатывать мелкие точные детали — валики, штуцеры, зубчатые венцы. Сквозное отверстие Ø32 мм даёт прутковую подачу и обработку длинных валов насквозь.
Преимущества
- Герметичный корпус защищает механизм от СОЖ и стружки в тяжёлых условиях цеха
- Прецизионная червячная пара с регулируемым зазором сохраняет точность деления годами
- Продуманная система отвода стружки и компактная посадка упрощают монтаж на станок
Как использовать
Стол крепят к столу станка по Т-пазам или через переходную плиту, выверяют планшайбу по индикатору до паспортного биения и подключают серводвигатель к ЧПК как дополнительную ось. Линию сжатого воздуха подводят через поворотный ввод; контролируют давление в цепи зажима по манометру. После выхода в ноль заготовку базируют в патроне или на оснастке, задают углы поворота в управляющей программе; зажим оси срабатывает автоматически на каждом кадре обработки. Периодически проверяют зазор в передаче и уровень смазки — это сохраняет точность деления на долгий срок.
Возможные сложности и их решение
- Недостаточное усилие фиксации при черновой обработке. Убедитесь, что давление в линии зажима соответствует паспортному, а для гидравлических моделей — что бустер выдаёт номинальное давление; при необходимости снизьте вылет инструмента.
- Биение при установке заготовки. Проверьте посадку планшайбы и очистите базовые поверхности; выверьте деталь по индикатору перед зажимом — большинство отклонений устраняется на этапе базирования.
Вопросы и ответы
- Какая точность позиционирования достижима? Паспортная точность указана в характеристиках в угловых секундах; реальная точность зависит от жёсткости всей технологической системы.
- Нужен ли отдельный контроллер? Стол управляется как дополнительная ось ЧПК станка; для автономной работы предлагается опциональный одноосевой контроллер.
Характеристики
- Диаметр стола: 105 мм
- Диаметр отверстия шпинделя: 32 мм
- Способ зажима: пневм.
- Момент зажима: 117 Н·м
- Макс. скорость вращения: 83.3 об/мин
- Передаточное число: 1/36
- Точность позиционирования: 60 угл.сек
- Повторяемость: 5 угл.сек
- Масса: 85 кг
- Серводвигатель: aiF4/5000-B
Характеристики
Поворотные столы
Диаметр стола, мм
105
Диаметр отверстия шпинделя, мм
32
Способ зажима
пневматический
Момент зажима (поворот), Н·м
117
Макс. скорость вращения, об/мин
83.3
Передаточное число
1/36
Точность позиционирования, угл. сек
60
Повторяемость, угл. сек
5
Масса, кг
85
Сервомотор
aiF4/5000-B
