Оформить заказ- Производитель: Samchully
- Код Товара: S-650F22
- Артикул: S-650F22
- Наличие: Нема в наявності
0.00грн.
Загальна сума, без ПДВ
Основные характеристики
Все характеристики
Диаметр стола, мм:
656
Диаметр отверстия шпинделя, мм:
372
Способ зажима:
гидравлический
Момент зажима (поворот), Н·м:
4000
Макс. скорость вращения, об/мин:
25
- Обзор товара
- Характеристики
Описание

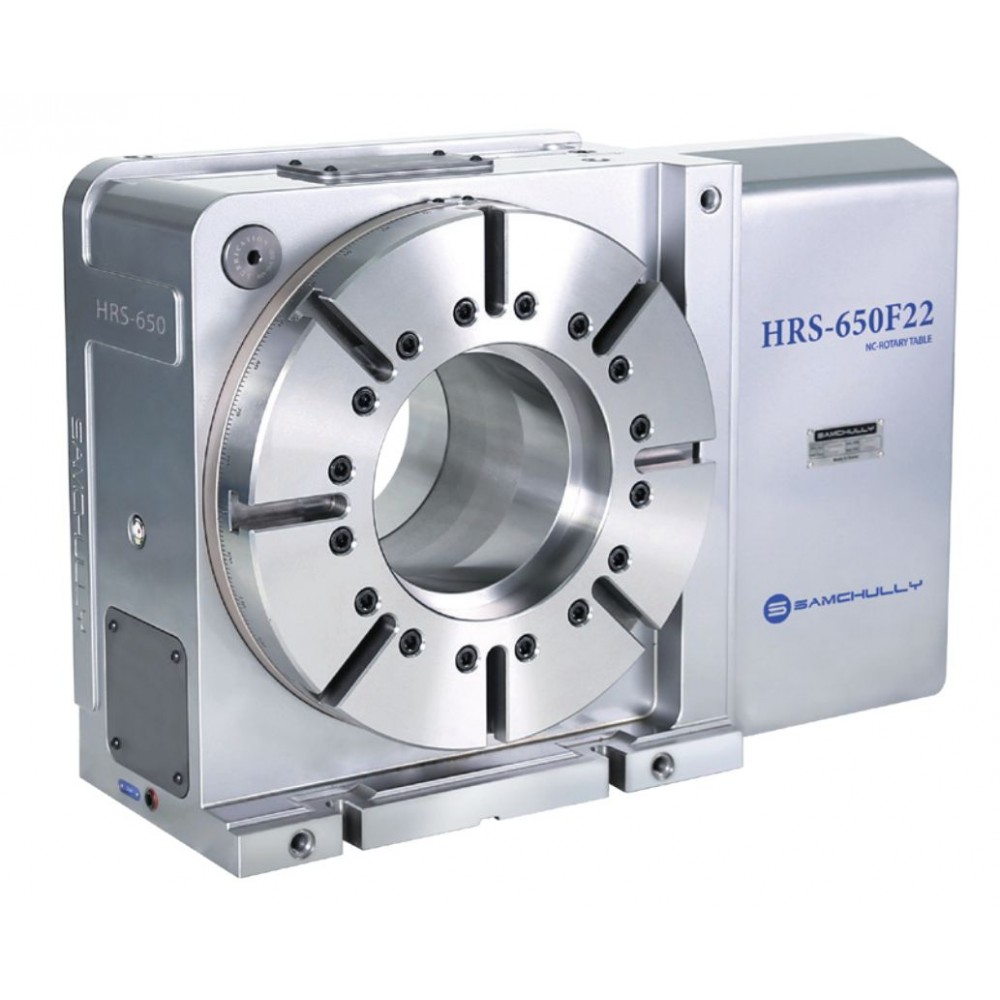

Поворотный стол 4-осевой S-650F22 — крупногабаритный стол производства Samchully. Ключевые параметры: планшайба Ø656 мм, сквозное отверстие Ø372 мм под пруток или длинный вал, момент зажима 4000 Н·м, максимальная скорость 25 об/мин. Привод построен на прецизионной червячной паре с регулируемым зазором — проверенное решение с высокой удерживающей способностью и ремонтопригодностью. Фиксация оси — гидравлический, что задаёт жёсткость реза и требования к обвязке станка. Увеличенное сквозное отверстие (Big Bore) позволяет пропускать через стол трубы и длинные валы, обрабатывая деталь по всей длине. Масса стола 750 кг — учитывайте её при выборе грузоподъёмности стола станка.
Назначение
Стол превращает 3-осевой обрабатывающий центр в 4-осевой, добавляя управляемую поворотную координату (A или B). Крупная планшайба и высокий момент ориентированы на тяжёлые корпусные детали, фланцы и заготовки большого диаметра при силовом резании. Сквозное отверстие Ø372 мм даёт прутковую подачу и обработку длинных валов насквозь.
Преимущества
- Прецизионная червячная пара с регулируемым зазором сохраняет точность деления годами
- Продуманная система отвода стружки и компактная посадка упрощают монтаж на станок
- Малый мёртвый ход привода даёт повторяемость на уровне лучших образцов класса
Как использовать
Стол крепят к столу станка по Т-пазам или через переходную плиту, выверяют планшайбу по индикатору до паспортного биения и подключают серводвигатель к ЧПК как дополнительную ось. Гидравлику подводят через поворотный ввод; перед работой проверяют, что бустер/станция выдают номинальное давление зажима. После выхода в ноль заготовку базируют в патроне или на оснастке, задают углы поворота в управляющей программе; зажим оси срабатывает автоматически на каждом кадре обработки. Периодически проверяют зазор в передаче и уровень смазки — это сохраняет точность деления на долгий срок.
Возможные сложности и их решение
- Биение при установке заготовки. Проверьте посадку планшайбы и очистите базовые поверхности; выверьте деталь по индикатору перед зажимом — большинство отклонений устраняется на этапе базирования.
- Недостаточное усилие фиксации при черновой обработке. Убедитесь, что давление в линии зажима соответствует паспортному, а для гидравлических моделей — что бустер выдаёт номинальное давление; при необходимости снизьте вылет инструмента.
Вопросы и ответы
- Как подключается гидравлика к вращающейся оснастке? Через встроенный поворотный ввод (rotary joint) с несколькими портами — количество портов указано в характеристиках конкретной модели.
- Какой серводвигатель подходит к этой модели? В характеристиках указан рекомендованный привод (напр. Fanuc αi-серии); совместимы также приводы Siemens, Mitsubishi, Yaskawa при соответствующей настройке.
Характеристики
- Диаметр стола: 656 мм
- Диаметр отверстия шпинделя: 372 мм
- Способ зажима: гидр. до 35бар
- Момент зажима: 4000 Н·м
- Макс. скорость вращения: 25 об/мин
- Передаточное число: 1/120
- Точность позиционирования: 20 угл.сек
- Повторяемость: 4 угл.сек
- Масса: 750 кг
- Серводвигатель: αiF22/3000
Характеристики
Поворотные столы
Диаметр стола, мм
656
Диаметр отверстия шпинделя, мм
372
Способ зажима
гидравлический
Момент зажима (поворот), Н·м
4000
Макс. скорость вращения, об/мин
25
Передаточное число
1/120
Точность позиционирования, угл. сек
20
Повторяемость, угл. сек
4
Масса, кг
750
Сервомотор
αiF22/3000
