Оформить заказ- Производитель: Kitagawa
- Код Товара: RKT180AV00
- Артикул: RKT180AV00
- Наличие: Нема в наявності
0.00грн.
Загальна сума, без ПДВ
Основные характеристики
Все характеристики
Диаметр стола, мм:
95
Диаметр отверстия шпинделя, мм:
50
Диапазон наклона:
-35°~+110°
Способ зажима:
пневматический
Момент зажима (поворот), Н·м:
350
- Обзор товара
- Характеристики
Описание

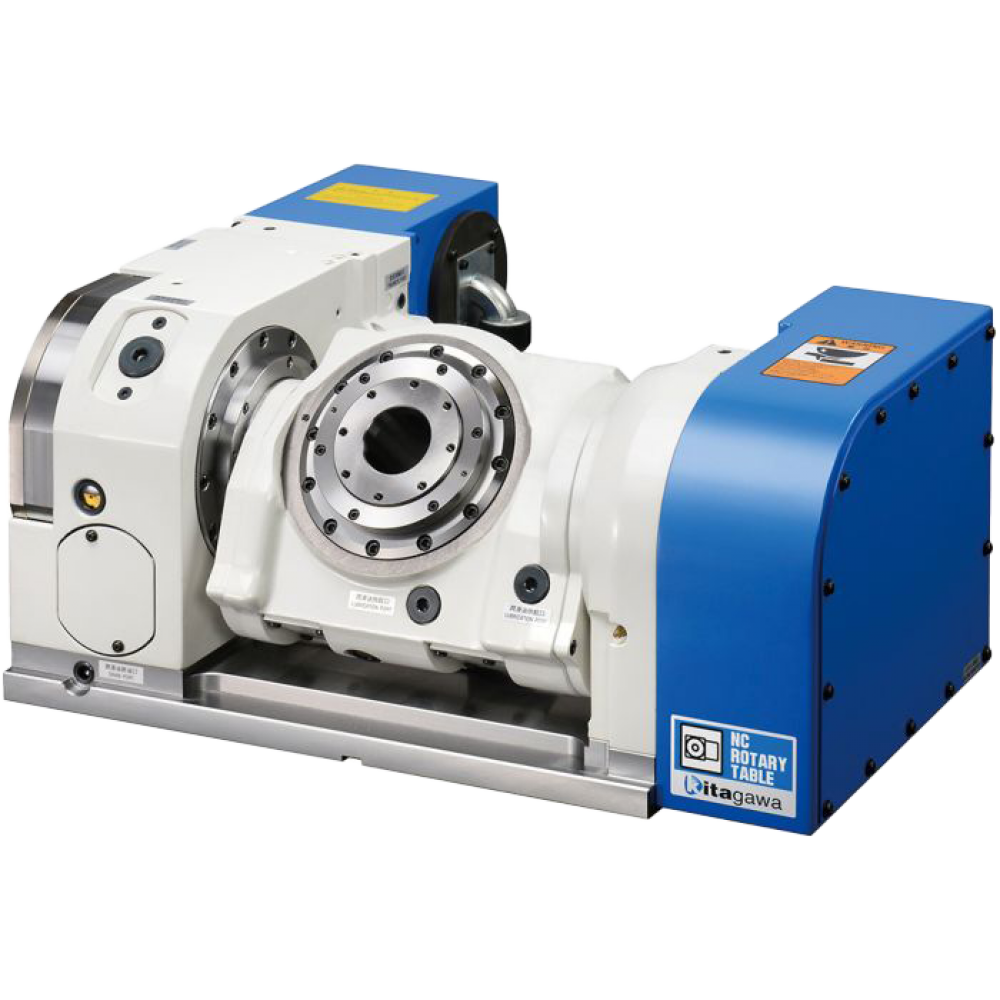

Поворотный стол 5-осевой RKT180AV00 — компактный стол производства Kitagawa. Ключевые параметры: планшайба Ø95 мм, сквозное отверстие Ø50 мм под пруток или длинный вал, момент зажима 350 Н·м, по оси наклона 550 Н·м, максимальная скорость 41.6 об/мин. Привод построен на прецизионной червячной паре с регулируемым зазором — проверенное решение с высокой удерживающей способностью и ремонтопригодностью. Фиксация оси — пневматический, что задаёт жёсткость реза и требования к обвязке станка. Наклонная люлька с диапазоном -35°~+110° раскрывает деталь под инструмент с пяти сторон. Масса стола 193 кг — учитывайте её при выборе грузоподъёмности стола станка.
Назначение
Наклонно-поворотный стол добавляет станку сразу две управляемые оси — поворот планшайбы и наклон люльки, — открывая полноценную 5-осевую обработку. Диапазон наклона -35°~+110° позволяет вывести под инструмент боковые и обратные поверхности детали без её переустановки. За один установ обрабатываются лопатки, крыльчатки, штампы, пресс-формы и корпусные детали сложной геометрии — снижается накопленная погрешность базирования и сокращается число операций.
Преимущества
- Закалённый вал червяка и бронзовое колесо работают в паре с минимальным износом
- Усиленный корпус и двойная опора шпинделя обеспечивают стабильность при силовом резании
- Жёсткая конструкция плиты и шпинделя выдерживает ударные нагрузки при черновой обработке
Как использовать
Трунион устанавливают на стол станка, выверяют ось наклона и ось вращения по контрольной оправке, подключают оба серводвигателя к ЧПК. Деталь закрепляют в центре люльки на планшайбе, в управляющей программе связывают поворот и наклон; при позиционировании зажим по обеим осям срабатывает автоматически. Перед чистовыми проходами контролируют биение и повторно проверяют нулевые точки обеих осей, а для тяжёлых заготовок соблюдают допустимый момент инерции.
Возможные сложности и их решение
- Потеря точности деления со временем. Отрегулируйте зазор в червячной паре согласно инструкции: конструкция с регулируемым зазором позволяет компенсировать естественный износ без замены узла.
- Перегрев при длительной непрерывной работе. Соблюдайте допустимую скорость и момент инерции заготовки; для интенсивных режимов выбирайте модель с большим передаточным числом или сервомотором большей мощности.
Вопросы и ответы
- Нужен ли отдельный контроллер? Стол управляется как дополнительная ось ЧПК станка; для автономной работы предлагается опциональный одноосевой контроллер.
- Можно ли использовать стол горизонтально и вертикально? Да, конструкция рассчитана на оба положения; при вертикальном монтаже учитывайте сниженную допустимую массу заготовки согласно характеристикам.
Характеристики
- Диаметр стола: 95 мм
- Диаметр отверстия шпинделя: 50 мм
- Способ зажима: пневм.
- Момент зажима (поворот): 350 Н·м
- Момент зажима (наклон): 550 Н·м
- Макс. скорость (поворот): 41.6 об/мин
- Диапазон наклона: -35°~+110°
- Точность позиционирования: 20 угл.сек
- Повторяемость: 4 угл.сек
- Масса: 193 кг
- Серводвигатель: aiF2/5000-B
Характеристики
Поворотные столы
Диаметр стола, мм
95
Диаметр отверстия шпинделя, мм
50
Диапазон наклона
-35°~+110°
Способ зажима
пневматический
Момент зажима (поворот), Н·м
350
Момент зажима (наклон), Н·м
550
Макс. скорость вращения, об/мин
41.6
Точность позиционирования, угл. сек
20
Повторяемость, угл. сек
4
Масса, кг
193
Сервомотор
aiF2/5000-B
