Оформить заказ- Производитель: Kitagawa
- Код Товара: RKT180
- Артикул: RKT180
- Наличие: Нема в наявності
0.00грн.
Загальна сума, без ПДВ
Основные характеристики
Все характеристики
Диаметр стола, мм:
95
Диаметр отверстия шпинделя, мм:
50
Диапазон наклона:
-35°~+110°
Способ зажима:
пневматический
Момент зажима (поворот), Н·м:
350
- Обзор товара
- Характеристики
Описание

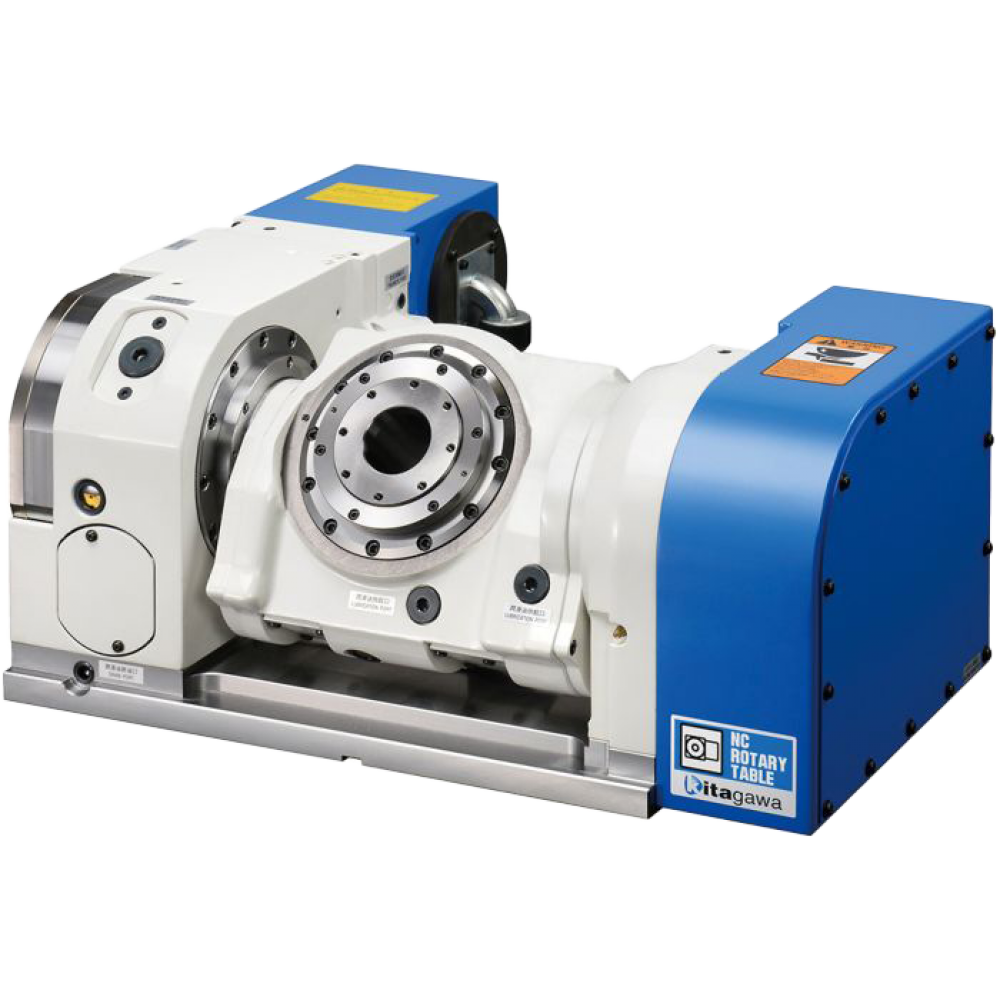

Поворотный стол 5-осевой RKT180 — компактный стол производства Kitagawa. Ключевые параметры: планшайба Ø95 мм, сквозное отверстие Ø50 мм под пруток или длинный вал, момент зажима 350 Н·м, по оси наклона 550 Н·м, максимальная скорость 41.6 об/мин. В основе — роликовый кулачковый привод (roller-cam): беззазорное зацепление обеспечивает жёсткость и стабильность деления при высокой цикличности. Фиксация оси — пневматический, что задаёт жёсткость реза и требования к обвязке станка. Наклонная люлька с диапазоном -35°~+110° раскрывает деталь под инструмент с пяти сторон. Масса стола 193 кг — учитывайте её при выборе грузоподъёмности стола станка.
Назначение
Наклонно-поворотный стол добавляет станку сразу две управляемые оси — поворот планшайбы и наклон люльки, — открывая полноценную 5-осевую обработку. Диапазон наклона -35°~+110° позволяет вывести под инструмент боковые и обратные поверхности детали без её переустановки. За один установ обрабатываются лопатки, крыльчатки, штампы, пресс-формы и корпусные детали сложной геометрии — снижается накопленная погрешность базирования и сокращается число операций. Роликовый кулачковый привод по обеим осям держит точность при большом числе перекладок люльки в смену.
Преимущества
- Прецизионная червячная пара с регулируемым зазором сохраняет точность деления годами
- Продуманная система отвода стружки и компактная посадка упрощают монтаж на станок
- Малый мёртвый ход привода даёт повторяемость на уровне лучших образцов класса
Как использовать
Трунион устанавливают на стол станка, выверяют ось наклона и ось вращения по контрольной оправке, подключают оба серводвигателя к ЧПК. Деталь закрепляют в центре люльки на планшайбе, в управляющей программе связывают поворот и наклон; при позиционировании зажим по обеим осям срабатывает автоматически. Перед чистовыми проходами контролируют биение и повторно проверяют нулевые точки обеих осей, а для тяжёлых заготовок соблюдают допустимый момент инерции.
Возможные сложности и их решение
- Биение при установке заготовки. Проверьте посадку планшайбы и очистите базовые поверхности; выверьте деталь по индикатору перед зажимом — большинство отклонений устраняется на этапе базирования.
- Недостаточное усилие фиксации при черновой обработке. Убедитесь, что давление в линии зажима соответствует паспортному, а для гидравлических моделей — что бустер выдаёт номинальное давление; при необходимости снизьте вылет инструмента.
Вопросы и ответы
- Какая точность позиционирования достижима? Паспортная точность указана в характеристиках в угловых секундах; реальная точность зависит от жёсткости всей технологической системы.
- Нужен ли отдельный контроллер? Стол управляется как дополнительная ось ЧПК станка; для автономной работы предлагается опциональный одноосевой контроллер.
Характеристики
- Диаметр стола: 95 мм
- Диаметр отверстия шпинделя: 50 мм
- Способ зажима: пневм.
- Момент зажима (поворот): 350 Н·м
- Момент зажима (наклон): 550 Н·м
- Макс. скорость (поворот): 41.6 об/мин
- Диапазон наклона: -35°~+110°
- Точность позиционирования: 20 угл.сек
- Повторяемость: 4 угл.сек
- Масса: 193 кг
- Серводвигатель: aiF2/5000-B
Характеристики
Поворотные столы
Диаметр стола, мм
95
Диаметр отверстия шпинделя, мм
50
Диапазон наклона
-35°~+110°
Способ зажима
пневматический
Момент зажима (поворот), Н·м
350
Момент зажима (наклон), Н·м
550
Макс. скорость вращения, об/мин
41.6
Точность позиционирования, угл. сек
20
Повторяемость, угл. сек
4
Масса, кг
193
Сервомотор
aiF2/5000-B
