Основные характеристики
Все характеристики
Диаметр стола, мм:
320
Диаметр отверстия шпинделя, мм:
140
Способ зажима:
гидравлический
Момент зажима (поворот), Н·м:
1600
Макс. скорость вращения, об/мин:
50
- Обзор товара
- Характеристики
Описание

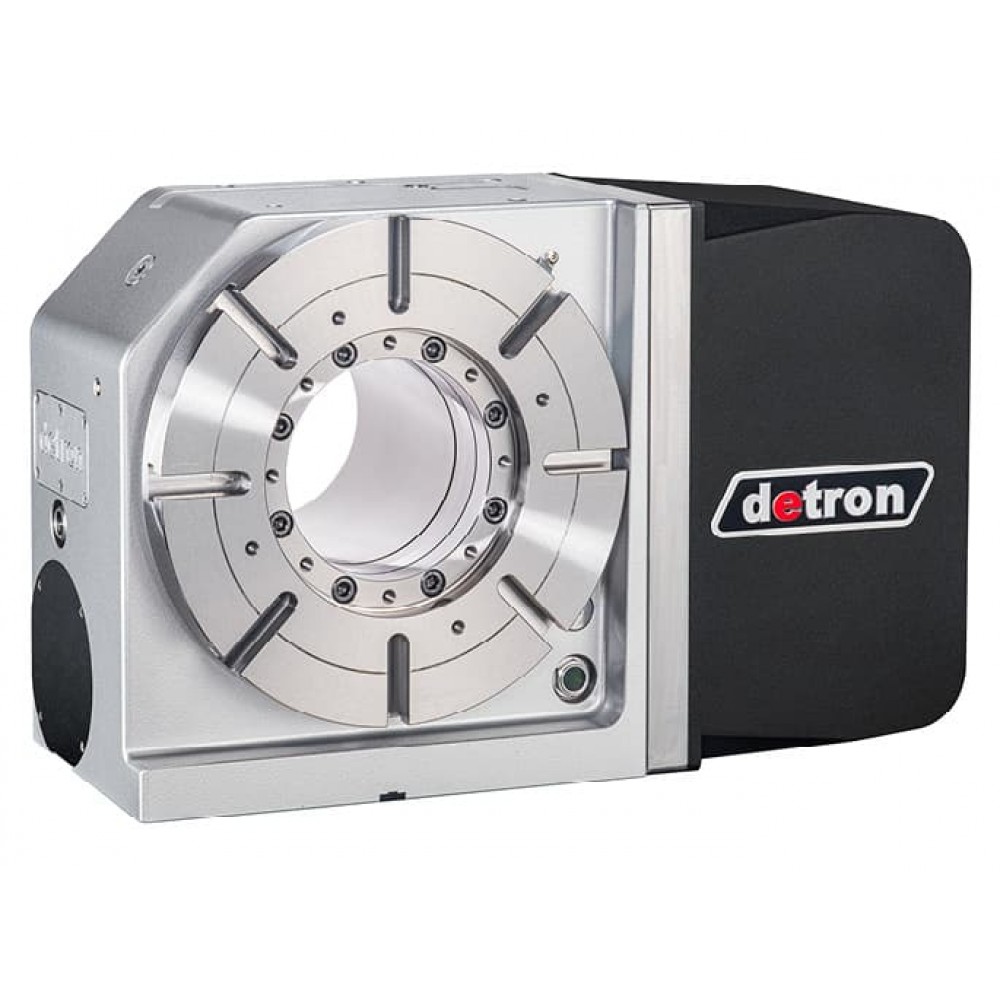

Поворотный стол 4-осевой RCX-320H — крупногабаритный стол производства Detron. Ключевые параметры: планшайба Ø320 мм, сквозное отверстие Ø140 мм под пруток или длинный вал, момент зажима 1600 Н·м, максимальная скорость 50 об/мин. В основе — роликовый кулачковый привод (roller-cam): беззазорное зацепление обеспечивает жёсткость и стабильность деления при высокой цикличности. Фиксация оси — гидравлический, что задаёт жёсткость реза и требования к обвязке станка. Масса стола 161 кг — учитывайте её при выборе грузоподъёмности стола станка.
Назначение
Стол превращает 3-осевой обрабатывающий центр в 4-осевой, добавляя управляемую поворотную координату (A или B). Беззазорный роликовый привод рассчитан на интенсивную позиционную обработку с частыми поворотами — там, где обычная червячная пара изнашивалась бы быстрее. Сквозное отверстие Ø140 мм даёт прутковую подачу и обработку длинных валов насквозь.
Преимущества
- Жёсткая конструкция плиты и шпинделя выдерживает ударные нагрузки при черновой обработке
- Широкий выбор поворотных вводов позволяет подвести гидравлику и пневматику к оснастке
- Закалённый вал червяка и бронзовое колесо работают в паре с минимальным износом
Как использовать
Стол крепят к столу станка по Т-пазам или через переходную плиту, выверяют планшайбу по индикатору до паспортного биения и подключают серводвигатель к ЧПК как дополнительную ось. Гидравлику подводят через поворотный ввод; перед работой проверяют, что бустер/станция выдают номинальное давление зажима. После выхода в ноль заготовку базируют в патроне или на оснастке, задают углы поворота в управляющей программе; зажим оси срабатывает автоматически на каждом кадре обработки. Периодически проверяют зазор в передаче и уровень смазки — это сохраняет точность деления на долгий срок.
Возможные сложности и их решение
- Потеря точности деления со временем. Отрегулируйте зазор в червячной паре согласно инструкции: конструкция с регулируемым зазором позволяет компенсировать естественный износ без замены узла.
- Перегрев при длительной непрерывной работе. Соблюдайте допустимую скорость и момент инерции заготовки; для интенсивных режимов выбирайте модель с большим передаточным числом или сервомотором большей мощности.
Вопросы и ответы
- Как подключается гидравлика к вращающейся оснастке? Через встроенный поворотный ввод (rotary joint) с несколькими портами — количество портов указано в характеристиках конкретной модели.
- Какой серводвигатель подходит к этой модели? В характеристиках указан рекомендованный привод (напр. Fanuc αi-серии); совместимы также приводы Siemens, Mitsubishi, Yaskawa при соответствующей настройке.
Характеристики
- Диаметр стола: 320 мм
- Диаметр отверстия шпинделя: 140 мм
- Способ зажима: гидр. 5МПа
- Момент зажима: 1600 Н·м
- Макс. скорость вращения: 50 об/мин
- Передаточное число: 1/48
- Точность позиционирования: 20 угл.сек
- Повторяемость: 6 угл.сек
- Масса: 161 кг
- Серводвигатель: —
Характеристики
Поворотные столы
Диаметр стола, мм
320
Диаметр отверстия шпинделя, мм
140
Способ зажима
гидравлический
Момент зажима (поворот), Н·м
1600
Макс. скорость вращения, об/мин
50
Передаточное число
1/48
Точность позиционирования, угл. сек
20
Повторяемость, угл. сек
6
Масса, кг
161
Сервомотор
—
