Основные характеристики
Все характеристики
Диаметр стола, мм:
255
Диаметр отверстия шпинделя, мм:
40
Способ зажима:
пневматический/гидравлический
Момент зажима (поворот), Н·м:
600
Макс. скорость вращения, об/мин:
83.3
- Обзор товара
- Характеристики
Описание

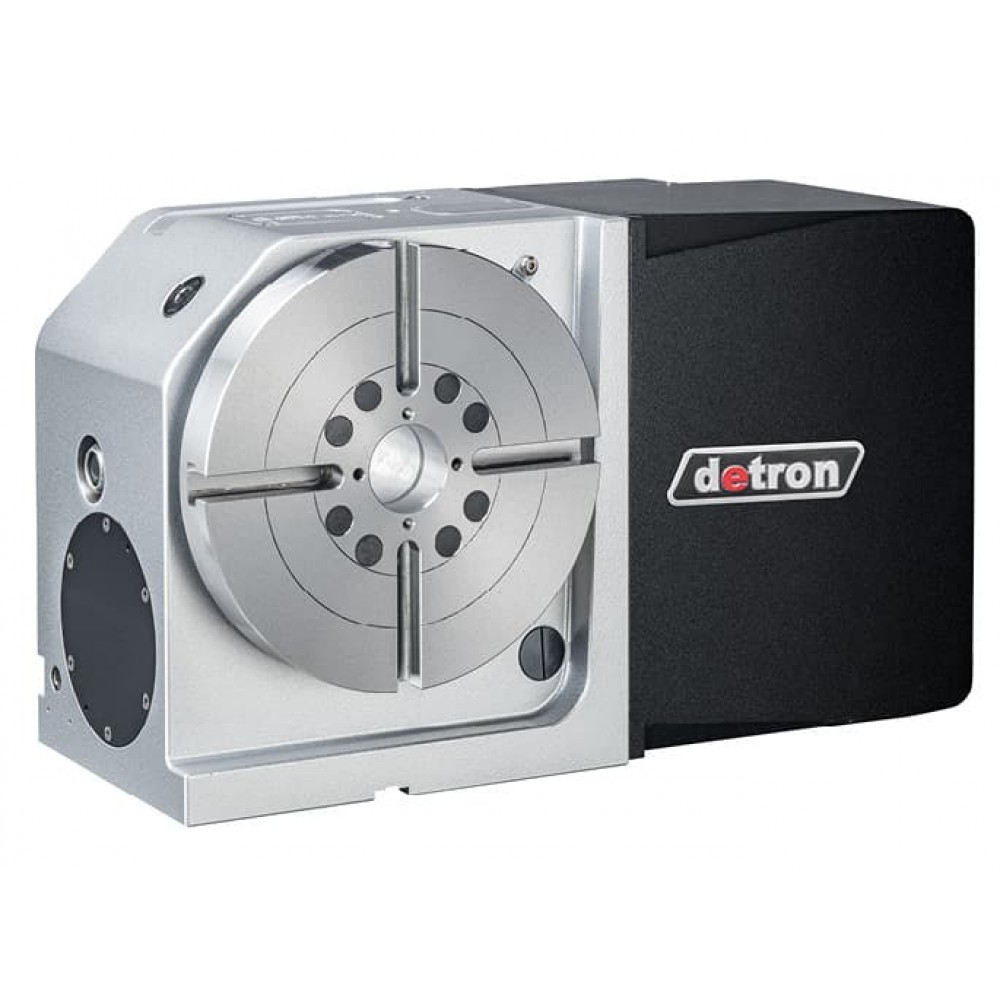

Поворотный стол 4-осевой RCX-250ES — среднеразмерный стол производства Detron. Ключевые параметры: планшайба Ø255 мм, сквозное отверстие Ø40 мм под пруток или длинный вал, момент зажима 600 Н·м, максимальная скорость 83.3 об/мин. В основе — роликовый кулачковый привод (roller-cam): беззазорное зацепление обеспечивает жёсткость и стабильность деления при высокой цикличности. Фиксация оси — комбинированный пневмо/гидравлический, что задаёт жёсткость реза и требования к обвязке станка. Масса стола 78 кг — учитывайте её при выборе грузоподъёмности стола станка.
Назначение
Стол превращает 3-осевой обрабатывающий центр в 4-осевой, добавляя управляемую поворотную координату (A или B). Беззазорный роликовый привод рассчитан на интенсивную позиционную обработку с частыми поворотами — там, где обычная червячная пара изнашивалась бы быстрее. Сквозное отверстие Ø40 мм даёт прутковую подачу и обработку длинных валов насквозь.
Преимущества
- Герметичный корпус защищает механизм от СОЖ и стружки в тяжёлых условиях цеха
- Прецизионная червячная пара с регулируемым зазором сохраняет точность деления годами
- Продуманная система отвода стружки и компактная посадка упрощают монтаж на станок
Как использовать
Стол крепят к столу станка по Т-пазам или через переходную плиту, выверяют планшайбу по индикатору до паспортного биения и подключают серводвигатель к ЧПК как дополнительную ось. Гидравлику подводят через поворотный ввод; перед работой проверяют, что бустер/станция выдают номинальное давление зажима. После выхода в ноль заготовку базируют в патроне или на оснастке, задают углы поворота в управляющей программе; зажим оси срабатывает автоматически на каждом кадре обработки. Периодически проверяют зазор в передаче и уровень смазки — это сохраняет точность деления на долгий срок.
Возможные сложности и их решение
- Недостаточное усилие фиксации при черновой обработке. Убедитесь, что давление в линии зажима соответствует паспортному, а для гидравлических моделей — что бустер выдаёт номинальное давление; при необходимости снизьте вылет инструмента.
- Биение при установке заготовки. Проверьте посадку планшайбы и очистите базовые поверхности; выверьте деталь по индикатору перед зажимом — большинство отклонений устраняется на этапе базирования.
Вопросы и ответы
- Можно ли использовать стол горизонтально и вертикально? Да, конструкция рассчитана на оба положения; при вертикальном монтаже учитывайте сниженную допустимую массу заготовки согласно характеристикам.
- Как подключается гидравлика к вращающейся оснастке? Через встроенный поворотный ввод (rotary joint) с несколькими портами — количество портов указано в характеристиках конкретной модели.
Характеристики
- Диаметр стола: 255 мм
- Диаметр отверстия шпинделя: 40 мм
- Способ зажима: пневм./гидр.
- Момент зажима: 600 Н·м
- Макс. скорость вращения: 83.3 об/мин
- Передаточное число: 1/24
- Точность позиционирования: 20 угл.сек
- Повторяемость: 6 угл.сек
- Масса: 78 кг
- Серводвигатель: —
Характеристики
Поворотные столы
Диаметр стола, мм
255
Диаметр отверстия шпинделя, мм
40
Способ зажима
пневматический/гидравлический
Момент зажима (поворот), Н·м
600
Макс. скорость вращения, об/мин
83.3
Передаточное число
1/24
Точность позиционирования, угл. сек
20
Повторяемость, угл. сек
6
Масса, кг
78
Сервомотор
—
