Основные характеристики
Все характеристики
Диаметр стола, мм:
170
Диаметр отверстия шпинделя, мм:
40
Способ зажима:
пневматический/гидравлический
Момент зажима (поворот), Н·м:
450
Макс. скорость вращения, об/мин:
83.3
- Обзор товара
- Характеристики
Описание

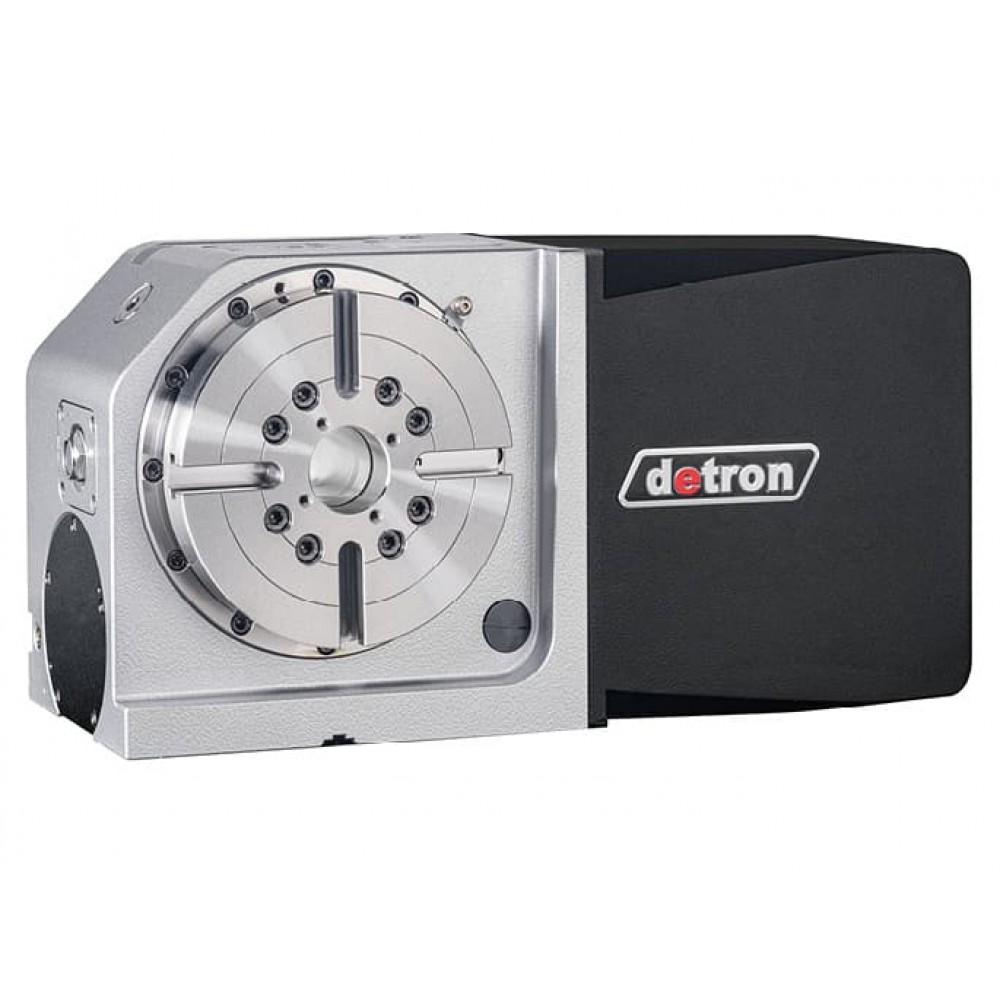

Поворотный стол 4-осевой RCX-170H — среднеразмерный стол производства Detron. Ключевые параметры: планшайба Ø170 мм, сквозное отверстие Ø40 мм под пруток или длинный вал, момент зажима 450 Н·м, максимальная скорость 83.3 об/мин. В основе — роликовый кулачковый привод (roller-cam): беззазорное зацепление обеспечивает жёсткость и стабильность деления при высокой цикличности. Фиксация оси — комбинированный пневмо/гидравлический, что задаёт жёсткость реза и требования к обвязке станка. Масса стола 55 кг — учитывайте её при выборе грузоподъёмности стола станка.
Назначение
Стол превращает 3-осевой обрабатывающий центр в 4-осевой, добавляя управляемую поворотную координату (A или B). Беззазорный роликовый привод рассчитан на интенсивную позиционную обработку с частыми поворотами — там, где обычная червячная пара изнашивалась бы быстрее. Сквозное отверстие Ø40 мм даёт прутковую подачу и обработку длинных валов насквозь.
Преимущества
- Широкий выбор поворотных вводов позволяет подвести гидравлику и пневматику к оснастке
- Закалённый вал червяка и бронзовое колесо работают в паре с минимальным износом
- Усиленный корпус и двойная опора шпинделя обеспечивают стабильность при силовом резании
Как использовать
Стол крепят к столу станка по Т-пазам или через переходную плиту, выверяют планшайбу по индикатору до паспортного биения и подключают серводвигатель к ЧПК как дополнительную ось. Гидравлику подводят через поворотный ввод; перед работой проверяют, что бустер/станция выдают номинальное давление зажима. После выхода в ноль заготовку базируют в патроне или на оснастке, задают углы поворота в управляющей программе; зажим оси срабатывает автоматически на каждом кадре обработки. Периодически проверяют зазор в передаче и уровень смазки — это сохраняет точность деления на долгий срок.
Возможные сложности и их решение
- Перегрев при длительной непрерывной работе. Соблюдайте допустимую скорость и момент инерции заготовки; для интенсивных режимов выбирайте модель с большим передаточным числом или сервомотором большей мощности.
- Потеря точности деления со временем. Отрегулируйте зазор в червячной паре согласно инструкции: конструкция с регулируемым зазором позволяет компенсировать естественный износ без замены узла.
Вопросы и ответы
- Нужен ли отдельный контроллер? Стол управляется как дополнительная ось ЧПК станка; для автономной работы предлагается опциональный одноосевой контроллер.
- Можно ли использовать стол горизонтально и вертикально? Да, конструкция рассчитана на оба положения; при вертикальном монтаже учитывайте сниженную допустимую массу заготовки согласно характеристикам.
Характеристики
- Диаметр стола: 170 мм
- Диаметр отверстия шпинделя: 40 мм
- Способ зажима: пневм./гидр.
- Момент зажима: 450 Н·м
- Макс. скорость вращения: 83.3 об/мин
- Передаточное число: 1/20
- Точность позиционирования: 20 угл.сек
- Повторяемость: 6 угл.сек
- Масса: 55 кг
- Серводвигатель: —
Характеристики
Поворотные столы
Диаметр стола, мм
170
Диаметр отверстия шпинделя, мм
40
Способ зажима
пневматический/гидравлический
Момент зажима (поворот), Н·м
450
Макс. скорость вращения, об/мин
83.3
Передаточное число
1/20
Точность позиционирования, угл. сек
20
Повторяемость, угл. сек
6
Масса, кг
55
Сервомотор
—
