Диаметр стола, мм:
255
Диаметр отверстия шпинделя, мм:
140
Диапазон наклона:
-30°~+120°
Способ зажима:
гидравлический
Момент зажима (поворот), Н·м:
1270
- Обзор товара
- Характеристики
Описание

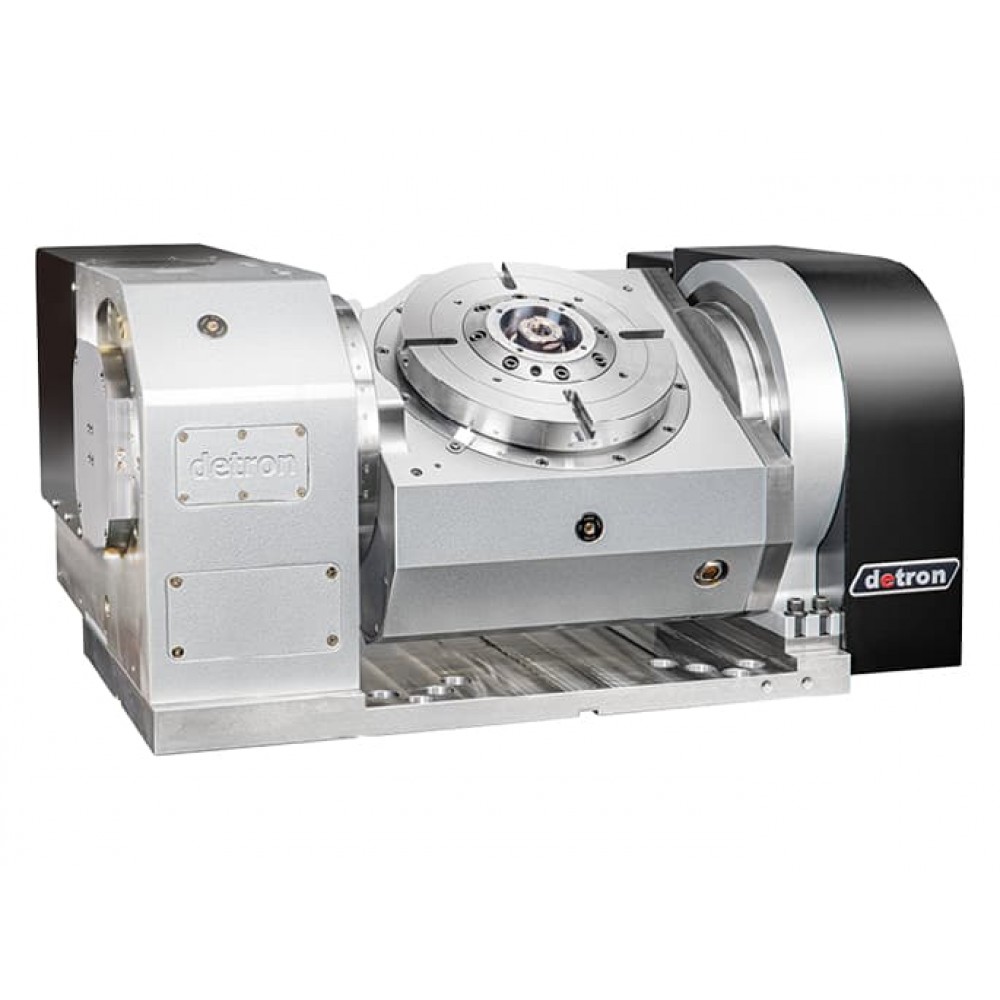

Поворотный стол 5-осевой RCF-255H — среднеразмерный стол производства Detron. Ключевые параметры: планшайба Ø255 мм, сквозное отверстие Ø140 мм под пруток или длинный вал, момент зажима 1270 Н·м, по оси наклона 1270 Н·м, максимальная скорость 44.4 об/мин. В основе — роликовый кулачковый привод (roller-cam): беззазорное зацепление обеспечивает жёсткость и стабильность деления при высокой цикличности. Фиксация оси — гидравлический, что задаёт жёсткость реза и требования к обвязке станка. Наклонная люлька с диапазоном -30°~+120° раскрывает деталь под инструмент с пяти сторон. Масса стола 355 кг — учитывайте её при выборе грузоподъёмности стола станка.
Назначение
Наклонно-поворотный стол добавляет станку сразу две управляемые оси — поворот планшайбы и наклон люльки, — открывая полноценную 5-осевую обработку. Диапазон наклона -30°~+120° позволяет вывести под инструмент боковые и обратные поверхности детали без её переустановки. За один установ обрабатываются лопатки, крыльчатки, штампы, пресс-формы и корпусные детали сложной геометрии — снижается накопленная погрешность базирования и сокращается число операций. Роликовый кулачковый привод по обеим осям держит точность при большом числе перекладок люльки в смену.
Преимущества
- Герметичный корпус защищает механизм от СОЖ и стружки в тяжёлых условиях цеха
- Прецизионная червячная пара с регулируемым зазором сохраняет точность деления годами
- Продуманная система отвода стружки и компактная посадка упрощают монтаж на станок
Как использовать
Трунион устанавливают на стол станка, выверяют ось наклона и ось вращения по контрольной оправке, подключают оба серводвигателя к ЧПК. Гидравлику зажима обеих осей подводят через встроенный поворотный ввод; проверяют номинальное давление станции. Деталь закрепляют в центре люльки на планшайбе, в управляющей программе связывают поворот и наклон; при позиционировании зажим по обеим осям срабатывает автоматически. Перед чистовыми проходами контролируют биение и повторно проверяют нулевые точки обеих осей, а для тяжёлых заготовок соблюдают допустимый момент инерции.
Возможные сложности и их решение
- Недостаточное усилие фиксации при черновой обработке. Убедитесь, что давление в линии зажима соответствует паспортному, а для гидравлических моделей — что бустер выдаёт номинальное давление; при необходимости снизьте вылет инструмента.
- Биение при установке заготовки. Проверьте посадку планшайбы и очистите базовые поверхности; выверьте деталь по индикатору перед зажимом — большинство отклонений устраняется на этапе базирования.
Вопросы и ответы
- Нужен ли отдельный контроллер? Стол управляется как дополнительная ось ЧПК станка; для автономной работы предлагается опциональный одноосевой контроллер.
- Можно ли использовать стол горизонтально и вертикально? Да, конструкция рассчитана на оба положения; при вертикальном монтаже учитывайте сниженную допустимую массу заготовки согласно характеристикам.
Характеристики
- Диаметр стола: 255 мм
- Диаметр отверстия шпинделя: 140 мм
- Способ зажима: гидр. 5МПа
- Момент зажима (поворот): 1270 Н·м
- Момент зажима (наклон): 1270 Н·м
- Макс. скорость (поворот): 44.4 об/мин
- Диапазон наклона: -30°~+120°
- Точность позиционирования: 20 угл.сек
- Повторяемость: 8 угл.сек
- Масса: 355 кг
- Серводвигатель: —
Характеристики
Поворотные столы
Диаметр стола, мм
255
Диаметр отверстия шпинделя, мм
140
Диапазон наклона
-30°~+120°
Способ зажима
гидравлический
Момент зажима (поворот), Н·м
1270
Момент зажима (наклон), Н·м
1270
Макс. скорость вращения, об/мин
44.4
Точность позиционирования, угл. сек
20
Повторяемость, угл. сек
8
Масса, кг
355
Сервомотор
—
