Основные характеристики
Все характеристики
Диаметр стола, мм:
170
Диаметр отверстия шпинделя, мм:
40
Диапазон наклона:
-30°~+120°
Способ зажима:
пневматический/гидравлический
Момент зажима (поворот), Н·м:
300
- Обзор товара
- Характеристики
Описание

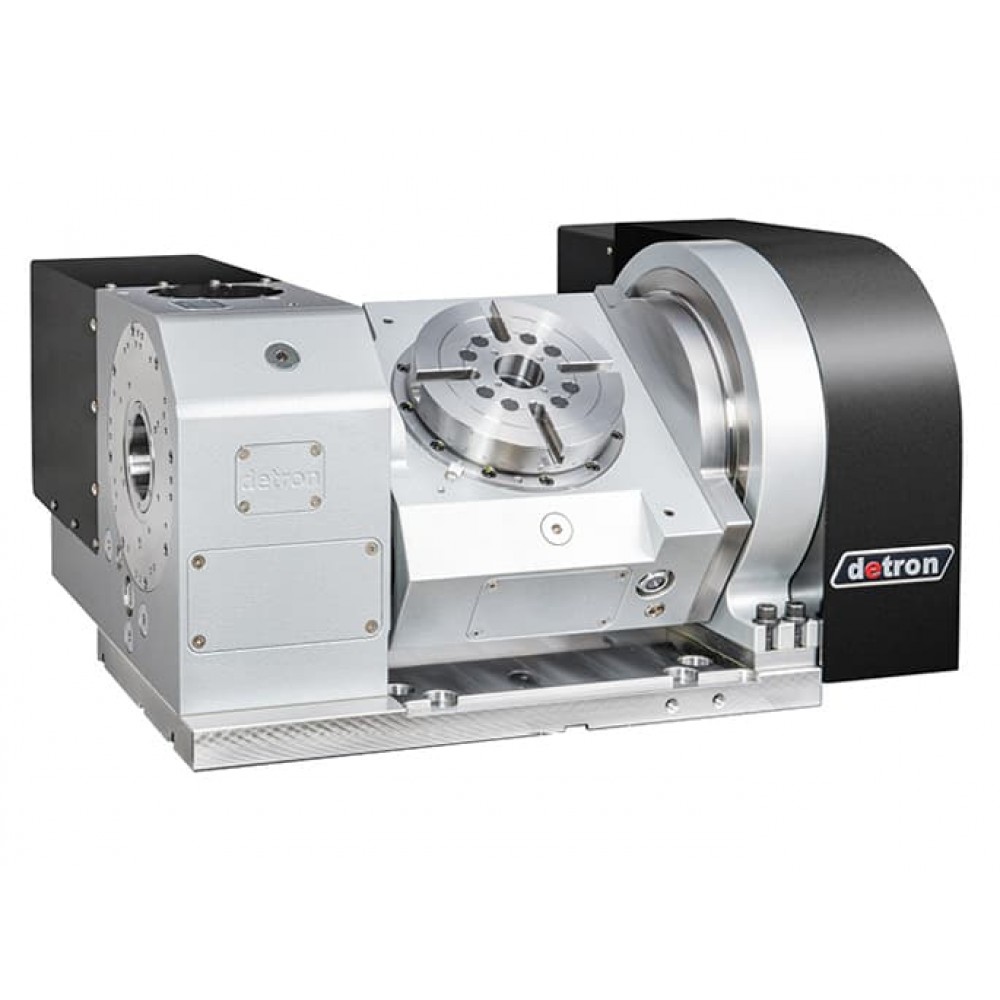

Поворотный стол 5-осевой RCF-170S — среднеразмерный стол производства Detron. Ключевые параметры: планшайба Ø170 мм, сквозное отверстие Ø40 мм под пруток или длинный вал, момент зажима 300 Н·м, по оси наклона 600 Н·м, максимальная скорость 44.4 об/мин. В основе — роликовый кулачковый привод (roller-cam): беззазорное зацепление обеспечивает жёсткость и стабильность деления при высокой цикличности. Фиксация оси — комбинированный пневмо/гидравлический, что задаёт жёсткость реза и требования к обвязке станка. Наклонная люлька с диапазоном -30°~+120° раскрывает деталь под инструмент с пяти сторон. Масса стола 221 кг — учитывайте её при выборе грузоподъёмности стола станка.
Назначение
Наклонно-поворотный стол добавляет станку сразу две управляемые оси — поворот планшайбы и наклон люльки, — открывая полноценную 5-осевую обработку. Диапазон наклона -30°~+120° позволяет вывести под инструмент боковые и обратные поверхности детали без её переустановки. За один установ обрабатываются лопатки, крыльчатки, штампы, пресс-формы и корпусные детали сложной геометрии — снижается накопленная погрешность базирования и сокращается число операций. Роликовый кулачковый привод по обеим осям держит точность при большом числе перекладок люльки в смену.
Преимущества
- Продуманная система отвода стружки и компактная посадка упрощают монтаж на станок
- Малый мёртвый ход привода даёт повторяемость на уровне лучших образцов класса
- Герметичный корпус защищает механизм от СОЖ и стружки в тяжёлых условиях цеха
Как использовать
Трунион устанавливают на стол станка, выверяют ось наклона и ось вращения по контрольной оправке, подключают оба серводвигателя к ЧПК. Гидравлику зажима обеих осей подводят через встроенный поворотный ввод; проверяют номинальное давление станции. Деталь закрепляют в центре люльки на планшайбе, в управляющей программе связывают поворот и наклон; при позиционировании зажим по обеим осям срабатывает автоматически. Перед чистовыми проходами контролируют биение и повторно проверяют нулевые точки обеих осей, а для тяжёлых заготовок соблюдают допустимый момент инерции.
Возможные сложности и их решение
- Недостаточное усилие фиксации при черновой обработке. Убедитесь, что давление в линии зажима соответствует паспортному, а для гидравлических моделей — что бустер выдаёт номинальное давление; при необходимости снизьте вылет инструмента.
- Биение при установке заготовки. Проверьте посадку планшайбы и очистите базовые поверхности; выверьте деталь по индикатору перед зажимом — большинство отклонений устраняется на этапе базирования.
Вопросы и ответы
- Как подключается гидравлика к вращающейся оснастке? Через встроенный поворотный ввод (rotary joint) с несколькими портами — количество портов указано в характеристиках конкретной модели.
- Какой серводвигатель подходит к этой модели? В характеристиках указан рекомендованный привод (напр. Fanuc αi-серии); совместимы также приводы Siemens, Mitsubishi, Yaskawa при соответствующей настройке.
Характеристики
- Диаметр стола: 170 мм
- Диаметр отверстия шпинделя: 40 мм
- Способ зажима: пневм./гидр.
- Момент зажима (поворот): 300 Н·м
- Момент зажима (наклон): 600 Н·м
- Макс. скорость (поворот): 44.4 об/мин
- Диапазон наклона: -30°~+120°
- Точность позиционирования: 20 угл.сек
- Повторяемость: 8 угл.сек
- Масса: 221 кг
- Серводвигатель: —
Характеристики
Поворотные столы
Диаметр стола, мм
170
Диаметр отверстия шпинделя, мм
40
Диапазон наклона
-30°~+120°
Способ зажима
пневматический/гидравлический
Момент зажима (поворот), Н·м
300
Момент зажима (наклон), Н·м
600
Макс. скорость вращения, об/мин
44.4
Точность позиционирования, угл. сек
20
Повторяемость, угл. сек
8
Масса, кг
221
Сервомотор
—
