Основные характеристики
Все характеристики
Диаметр стола, мм:
135
Диаметр отверстия шпинделя, мм:
70
Способ зажима:
пневматический
Момент зажима (поворот), Н·м:
570
Макс. скорость вращения, об/мин:
33.3
- Обзор товара
- Характеристики
Описание

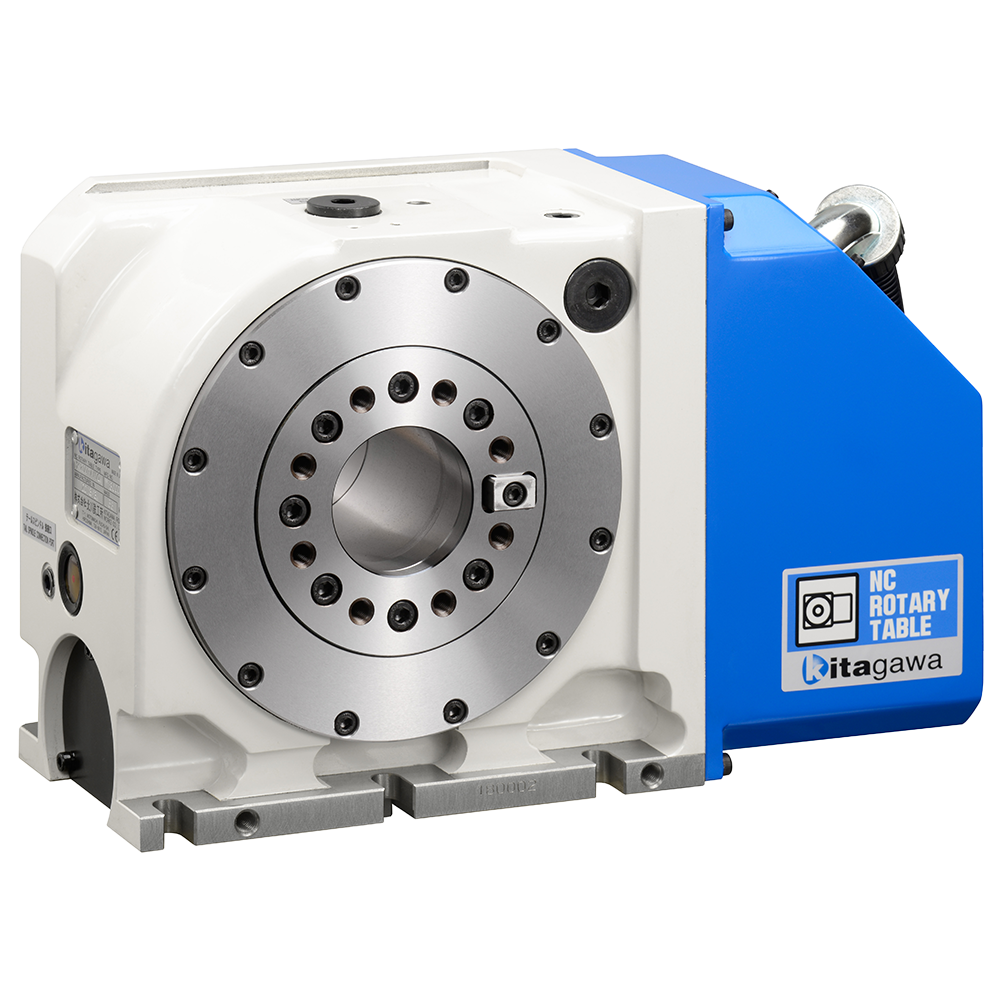

Поворотный стол 4-осевой MK200RAV00 — компактный стол производства Kitagawa. Ключевые параметры: планшайба Ø135 мм, сквозное отверстие Ø70 мм под пруток или длинный вал, момент зажима 570 Н·м, максимальная скорость 33.3 об/мин. Привод построен на прецизионной червячной паре с регулируемым зазором — проверенное решение с высокой удерживающей способностью и ремонтопригодностью. Фиксация оси — пневматический, что задаёт жёсткость реза и требования к обвязке станка. Масса стола 60 кг — учитывайте её при выборе грузоподъёмности стола станка.
Назначение
Стол превращает 3-осевой обрабатывающий центр в 4-осевой, добавляя управляемую поворотную координату (A или B). Компактные габариты позволяют разместить стол даже на небольшом станке 30-го конуса и обрабатывать мелкие точные детали — валики, штуцеры, зубчатые венцы. Сквозное отверстие Ø70 мм даёт прутковую подачу и обработку длинных валов насквозь.
Преимущества
- Закалённый вал червяка и бронзовое колесо работают в паре с минимальным износом
- Усиленный корпус и двойная опора шпинделя обеспечивают стабильность при силовом резании
- Жёсткая конструкция плиты и шпинделя выдерживает ударные нагрузки при черновой обработке
Как использовать
Стол крепят к столу станка по Т-пазам или через переходную плиту, выверяют планшайбу по индикатору до паспортного биения и подключают серводвигатель к ЧПК как дополнительную ось. Линию сжатого воздуха подводят через поворотный ввод; контролируют давление в цепи зажима по манометру. После выхода в ноль заготовку базируют в патроне или на оснастке, задают углы поворота в управляющей программе; зажим оси срабатывает автоматически на каждом кадре обработки. Периодически проверяют зазор в передаче и уровень смазки — это сохраняет точность деления на долгий срок.
Возможные сложности и их решение
- Потеря точности деления со временем. Отрегулируйте зазор в червячной паре согласно инструкции: конструкция с регулируемым зазором позволяет компенсировать естественный износ без замены узла.
- Перегрев при длительной непрерывной работе. Соблюдайте допустимую скорость и момент инерции заготовки; для интенсивных режимов выбирайте модель с большим передаточным числом или сервомотором большей мощности.
Вопросы и ответы
- Какой серводвигатель подходит к этой модели? В характеристиках указан рекомендованный привод (напр. Fanuc αi-серии); совместимы также приводы Siemens, Mitsubishi, Yaskawa при соответствующей настройке.
- Какая точность позиционирования достижима? Паспортная точность указана в характеристиках в угловых секундах; реальная точность зависит от жёсткости всей технологической системы.
Характеристики
- Диаметр стола: 135 мм
- Диаметр отверстия шпинделя: 70 мм
- Способ зажима: пневм.
- Момент зажима: 570 Н·м
- Макс. скорость вращения: 33.3 об/мин
- Передаточное число: 1/90
- Точность позиционирования: 20 угл.сек
- Повторяемость: 4 угл.сек
- Масса: 60 кг
- Серводвигатель: aiF4/5000-B
Характеристики
Поворотные столы
Диаметр стола, мм
135
Диаметр отверстия шпинделя, мм
70
Способ зажима
пневматический
Момент зажима (поворот), Н·м
570
Макс. скорость вращения, об/мин
33.3
Передаточное число
1/90
Точность позиционирования, угл. сек
20
Повторяемость, угл. сек
4
Масса, кг
60
Сервомотор
aiF4/5000-B
