Оформить заказ- Производитель: Kitagawa
- Код Товара: MK200
- Артикул: MK200
- Наличие: Нема в наявності
0.00грн.
Загальна сума, без ПДВ
Основные характеристики
Все характеристики
Диаметр стола, мм:
135
Диаметр отверстия шпинделя, мм:
70
Способ зажима:
пневматический
Момент зажима (поворот), Н·м:
570
Макс. скорость вращения, об/мин:
33.3
- Обзор товара
- Характеристики
Описание

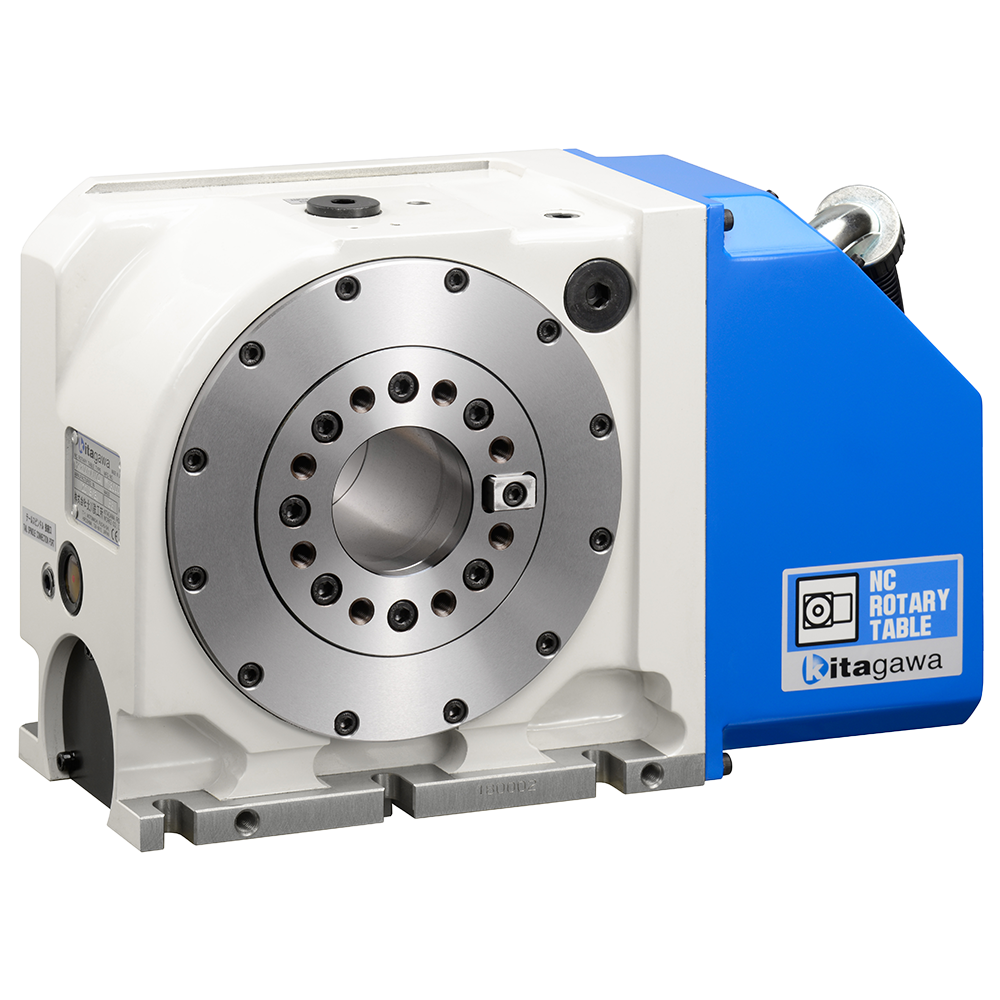

Поворотный стол 4-осевой MK200 — компактный стол производства Kitagawa. Ключевые параметры: планшайба Ø135 мм, сквозное отверстие Ø70 мм под пруток или длинный вал, момент зажима 570 Н·м, максимальная скорость 33.3 об/мин. Привод построен на прецизионной червячной паре с регулируемым зазором — проверенное решение с высокой удерживающей способностью и ремонтопригодностью. Фиксация оси — пневматический, что задаёт жёсткость реза и требования к обвязке станка. Масса стола 60 кг — учитывайте её при выборе грузоподъёмности стола станка.
Назначение
Стол превращает 3-осевой обрабатывающий центр в 4-осевой, добавляя управляемую поворотную координату (A или B). Компактные габариты позволяют разместить стол даже на небольшом станке 30-го конуса и обрабатывать мелкие точные детали — валики, штуцеры, зубчатые венцы. Сквозное отверстие Ø70 мм даёт прутковую подачу и обработку длинных валов насквозь.
Преимущества
- Малый мёртвый ход привода даёт повторяемость на уровне лучших образцов класса
- Герметичный корпус защищает механизм от СОЖ и стружки в тяжёлых условиях цеха
- Прецизионная червячная пара с регулируемым зазором сохраняет точность деления годами
Как использовать
Стол крепят к столу станка по Т-пазам или через переходную плиту, выверяют планшайбу по индикатору до паспортного биения и подключают серводвигатель к ЧПК как дополнительную ось. Линию сжатого воздуха подводят через поворотный ввод; контролируют давление в цепи зажима по манометру. После выхода в ноль заготовку базируют в патроне или на оснастке, задают углы поворота в управляющей программе; зажим оси срабатывает автоматически на каждом кадре обработки. Периодически проверяют зазор в передаче и уровень смазки — это сохраняет точность деления на долгий срок.
Возможные сложности и их решение
- Биение при установке заготовки. Проверьте посадку планшайбы и очистите базовые поверхности; выверьте деталь по индикатору перед зажимом — большинство отклонений устраняется на этапе базирования.
- Недостаточное усилие фиксации при черновой обработке. Убедитесь, что давление в линии зажима соответствует паспортному, а для гидравлических моделей — что бустер выдаёт номинальное давление; при необходимости снизьте вылет инструмента.
Вопросы и ответы
- Можно ли использовать стол горизонтально и вертикально? Да, конструкция рассчитана на оба положения; при вертикальном монтаже учитывайте сниженную допустимую массу заготовки согласно характеристикам.
- Как подключается гидравлика к вращающейся оснастке? Через встроенный поворотный ввод (rotary joint) с несколькими портами — количество портов указано в характеристиках конкретной модели.
Характеристики
- Диаметр стола: 135 мм
- Диаметр отверстия шпинделя: 70 мм
- Способ зажима: пневм.
- Момент зажима: 570 Н·м
- Макс. скорость вращения: 33.3 об/мин
- Передаточное число: 1/90
- Точность позиционирования: 20 угл.сек
- Повторяемость: 4 угл.сек
- Масса: 60 кг
- Серводвигатель: aiF4/5000-B
Характеристики
Поворотные столы
Диаметр стола, мм
135
Диаметр отверстия шпинделя, мм
70
Способ зажима
пневматический
Момент зажима (поворот), Н·м
570
Макс. скорость вращения, об/мин
33.3
Передаточное число
1/90
Точность позиционирования, угл. сек
20
Повторяемость, угл. сек
4
Масса, кг
60
Сервомотор
aiF4/5000-B
