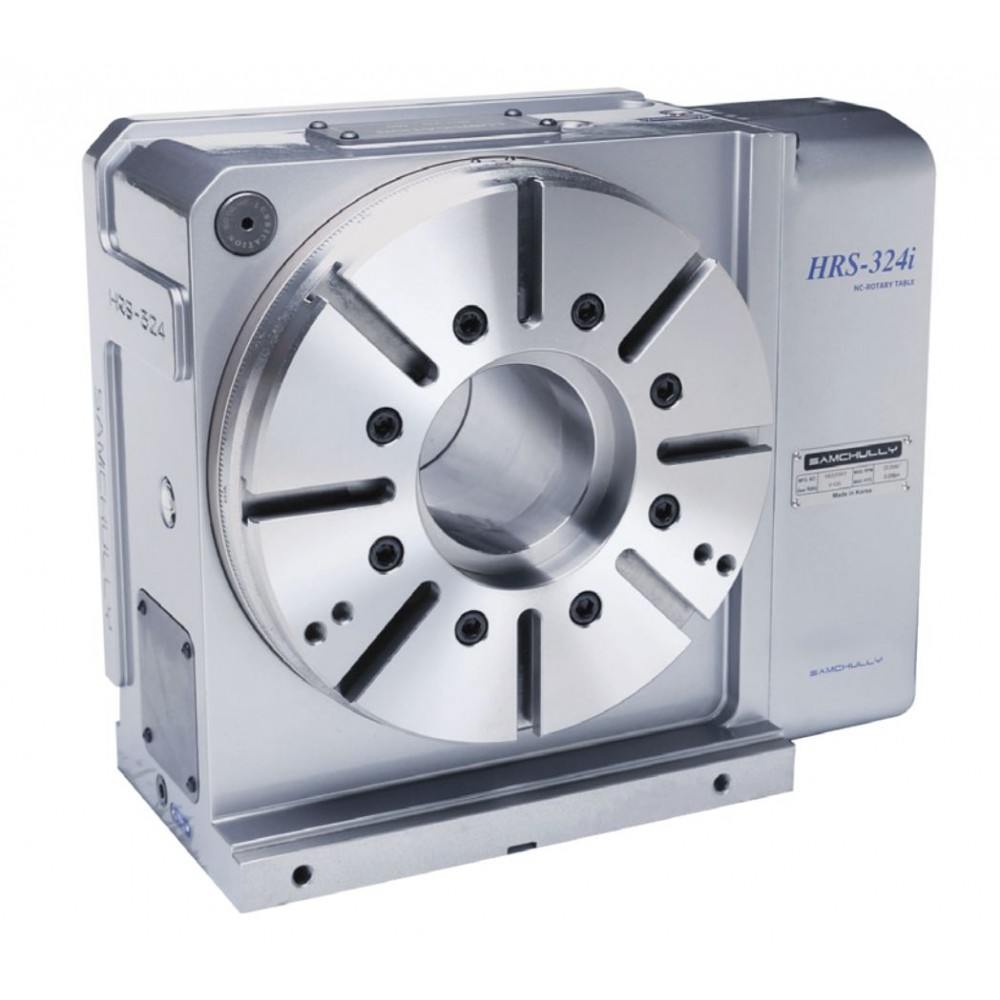

Поворотный стол 4-осевой HRS-324F8 с диаметром стола 310 мм от Samchully

Производитель: Samchully
Код Товара: HRS-324F8
Артикул: HRS-324F8
Наличие: Нема в наявності

0.00грн.

Загальна сума, без ПДВ

Основные характеристики

Все характеристики

Диаметр стола, мм: 310

Диаметр отверстия шпинделя, мм: 105

Способ зажима: гидравлический

Момент зажима (поворот), Н·м: 2300

Макс. скорость вращения, об/мин: 25

Обзор товара
Характеристики

Описание

Поворотный стол 4-осевой HRS-324F8 — среднеразмерный стол производства Samchully. Ключевые параметры: планшайба Ø310 мм, сквозное отверстие Ø105 мм под пруток или длинный вал, момент зажима 2300 Н·м, максимальная скорость 25 об/мин. Привод построен на прецизионной червячной паре с регулируемым зазором — проверенное решение с высокой удерживающей способностью и ремонтопригодностью. Фиксация оси — гидравлический, что задаёт жёсткость реза и требования к обвязке станка. Масса стола 180 кг — учитывайте её при выборе грузоподъёмности стола станка.

Назначение

Стол превращает 3-осевой обрабатывающий центр в 4-осевой, добавляя управляемую поворотную координату (A или B). Универсальный типоразмер подходит для широкого круга задач: фрезерование граней, сверление отверстий по кругу, нарезание резьбы под углом. Сквозное отверстие Ø105 мм даёт прутковую подачу и обработку длинных валов насквозь.

Преимущества

Закалённый вал червяка и бронзовое колесо работают в паре с минимальным износом
Усиленный корпус и двойная опора шпинделя обеспечивают стабильность при силовом резании
Жёсткая конструкция плиты и шпинделя выдерживает ударные нагрузки при черновой обработке

Как использовать

Стол крепят к столу станка по Т-пазам или через переходную плиту, выверяют планшайбу по индикатору до паспортного биения и подключают серводвигатель к ЧПК как дополнительную ось. Гидравлику подводят через поворотный ввод; перед работой проверяют, что бустер/станция выдают номинальное давление зажима. После выхода в ноль заготовку базируют в патроне или на оснастке, задают углы поворота в управляющей программе; зажим оси срабатывает автоматически на каждом кадре обработки. Периодически проверяют зазор в передаче и уровень смазки — это сохраняет точность деления на долгий срок.

Возможные сложности и их решение

Потеря точности деления со временем. Отрегулируйте зазор в червячной паре согласно инструкции: конструкция с регулируемым зазором позволяет компенсировать естественный износ без замены узла.
Перегрев при длительной непрерывной работе. Соблюдайте допустимую скорость и момент инерции заготовки; для интенсивных режимов выбирайте модель с большим передаточным числом или сервомотором большей мощности.

Вопросы и ответы

Как подключается гидравлика к вращающейся оснастке? Через встроенный поворотный ввод (rotary joint) с несколькими портами — количество портов указано в характеристиках конкретной модели.
Какой серводвигатель подходит к этой модели? В характеристиках указан рекомендованный привод (напр. Fanuc αi-серии); совместимы также приводы Siemens, Mitsubishi, Yaskawa при соответствующей настройке.

Характеристики

Диаметр стола: 310 мм
Диаметр отверстия шпинделя: 105 мм
Способ зажима: гидр. до 35бар
Момент зажима: 2300 Н·м
Макс. скорость вращения: 25 об/мин
Передаточное число: 1/120
Точность позиционирования: 20 угл.сек
Повторяемость: 4 угл.сек
Масса: 180 кг
Серводвигатель: αiF8/3000

Скачать страницу из каталога

Характеристики

Поворотные столы

Диаметр стола, мм 310

Диаметр отверстия шпинделя, мм 105

Способ зажима гидравлический

Момент зажима (поворот), Н·м 2300

Макс. скорость вращения, об/мин 25

Передаточное число 1/120

Точность позиционирования, угл. сек 20

Повторяемость, угл. сек 4

Масса, кг 180

Сервомотор αiF8/3000
