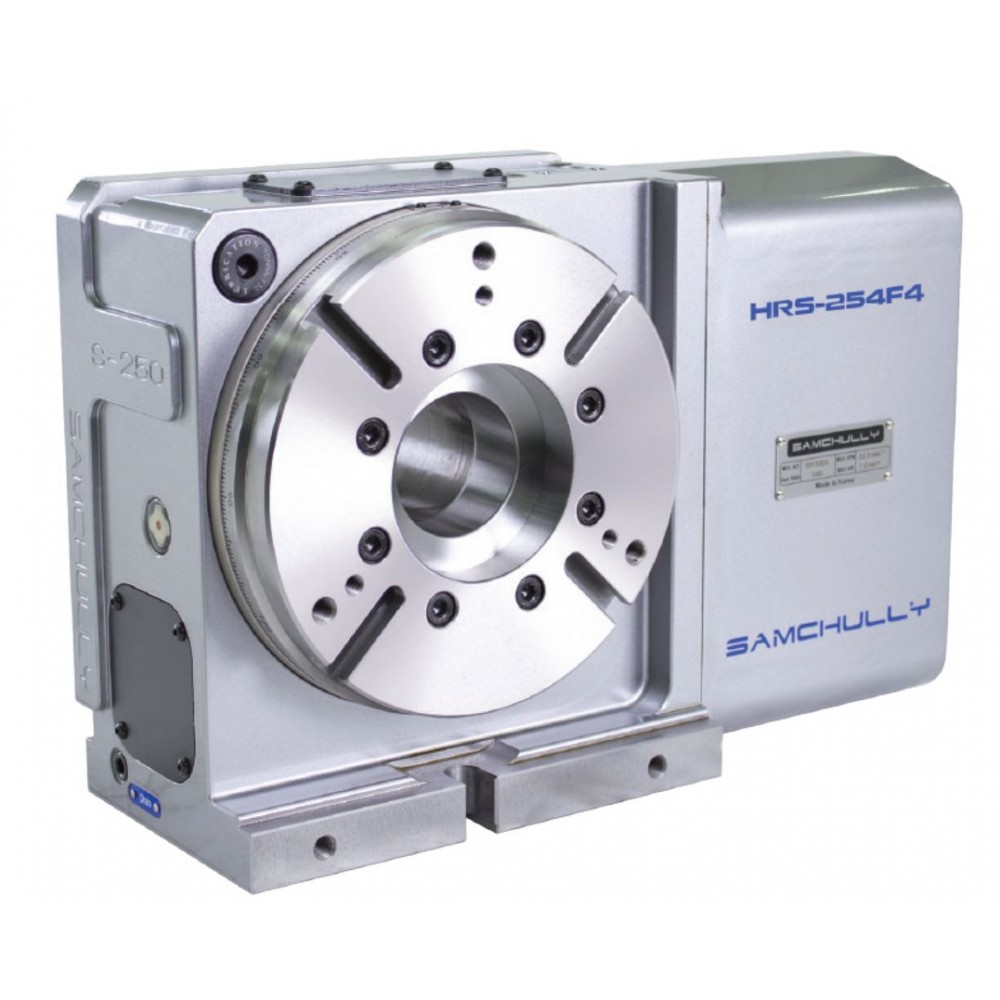

Поворотный стол 4-осевой HRS-254F4 с диаметром стола 240 мм от Samchully

Производитель: Samchully
Код Товара: HRS-254F4
Артикул: HRS-254F4
Наличие: Нема в наявності

0.00грн.

Загальна сума, без ПДВ

Основные характеристики

Все характеристики

Диаметр стола, мм: 240

Диаметр отверстия шпинделя, мм: 70

Способ зажима: гидравлический

Момент зажима (поворот), Н·м: 1500

Макс. скорость вращения, об/мин: 33.3

Обзор товара
Характеристики

Описание

Поворотный стол 4-осевой HRS-254F4 — среднеразмерный стол производства Samchully. Ключевые параметры: планшайба Ø240 мм, сквозное отверстие Ø70 мм под пруток или длинный вал, момент зажима 1500 Н·м, максимальная скорость 33.3 об/мин. Привод построен на прецизионной червячной паре с регулируемым зазором — проверенное решение с высокой удерживающей способностью и ремонтопригодностью. Фиксация оси — гидравлический, что задаёт жёсткость реза и требования к обвязке станка. Масса стола 116 кг — учитывайте её при выборе грузоподъёмности стола станка.

Назначение

Стол превращает 3-осевой обрабатывающий центр в 4-осевой, добавляя управляемую поворотную координату (A или B). Универсальный типоразмер подходит для широкого круга задач: фрезерование граней, сверление отверстий по кругу, нарезание резьбы под углом. Сквозное отверстие Ø70 мм даёт прутковую подачу и обработку длинных валов насквозь.

Преимущества

Широкий выбор поворотных вводов позволяет подвести гидравлику и пневматику к оснастке
Закалённый вал червяка и бронзовое колесо работают в паре с минимальным износом
Усиленный корпус и двойная опора шпинделя обеспечивают стабильность при силовом резании

Как использовать

Стол крепят к столу станка по Т-пазам или через переходную плиту, выверяют планшайбу по индикатору до паспортного биения и подключают серводвигатель к ЧПК как дополнительную ось. Гидравлику подводят через поворотный ввод; перед работой проверяют, что бустер/станция выдают номинальное давление зажима. После выхода в ноль заготовку базируют в патроне или на оснастке, задают углы поворота в управляющей программе; зажим оси срабатывает автоматически на каждом кадре обработки. Периодически проверяют зазор в передаче и уровень смазки — это сохраняет точность деления на долгий срок.

Возможные сложности и их решение

Перегрев при длительной непрерывной работе. Соблюдайте допустимую скорость и момент инерции заготовки; для интенсивных режимов выбирайте модель с большим передаточным числом или сервомотором большей мощности.
Потеря точности деления со временем. Отрегулируйте зазор в червячной паре согласно инструкции: конструкция с регулируемым зазором позволяет компенсировать естественный износ без замены узла.

Вопросы и ответы

Какой серводвигатель подходит к этой модели? В характеристиках указан рекомендованный привод (напр. Fanuc αi-серии); совместимы также приводы Siemens, Mitsubishi, Yaskawa при соответствующей настройке.
Какая точность позиционирования достижима? Паспортная точность указана в характеристиках в угловых секундах; реальная точность зависит от жёсткости всей технологической системы.

Характеристики

Диаметр стола: 240 мм
Диаметр отверстия шпинделя: 70 мм
Способ зажима: гидр. до 35бар
Момент зажима: 1500 Н·м
Макс. скорость вращения: 33.3 об/мин
Передаточное число: 1/90
Точность позиционирования: 20 угл.сек
Повторяемость: 4 угл.сек
Масса: 116 кг
Серводвигатель: αiF4/4000

Скачать страницу из каталога

Характеристики

Поворотные столы

Диаметр стола, мм 240

Диаметр отверстия шпинделя, мм 70

Способ зажима гидравлический

Момент зажима (поворот), Н·м 1500

Макс. скорость вращения, об/мин 33.3

Передаточное число 1/90

Точность позиционирования, угл. сек 20

Повторяемость, угл. сек 4

Масса, кг 116

Сервомотор αiF4/4000
