Оформить заказ- Производитель: Detron
- Код Товара: GXA-170H
- Артикул: GXA-170H
- Наличие: Нема в наявності
0.00грн.
Загальна сума, без ПДВ
Основные характеристики
Все характеристики
Диаметр стола, мм:
170
Диаметр отверстия шпинделя, мм:
40
Способ зажима:
гидравлический
Момент зажима (поворот), Н·м:
450
Макс. скорость вращения, об/мин:
53.3
- Обзор товара
- Характеристики
Описание

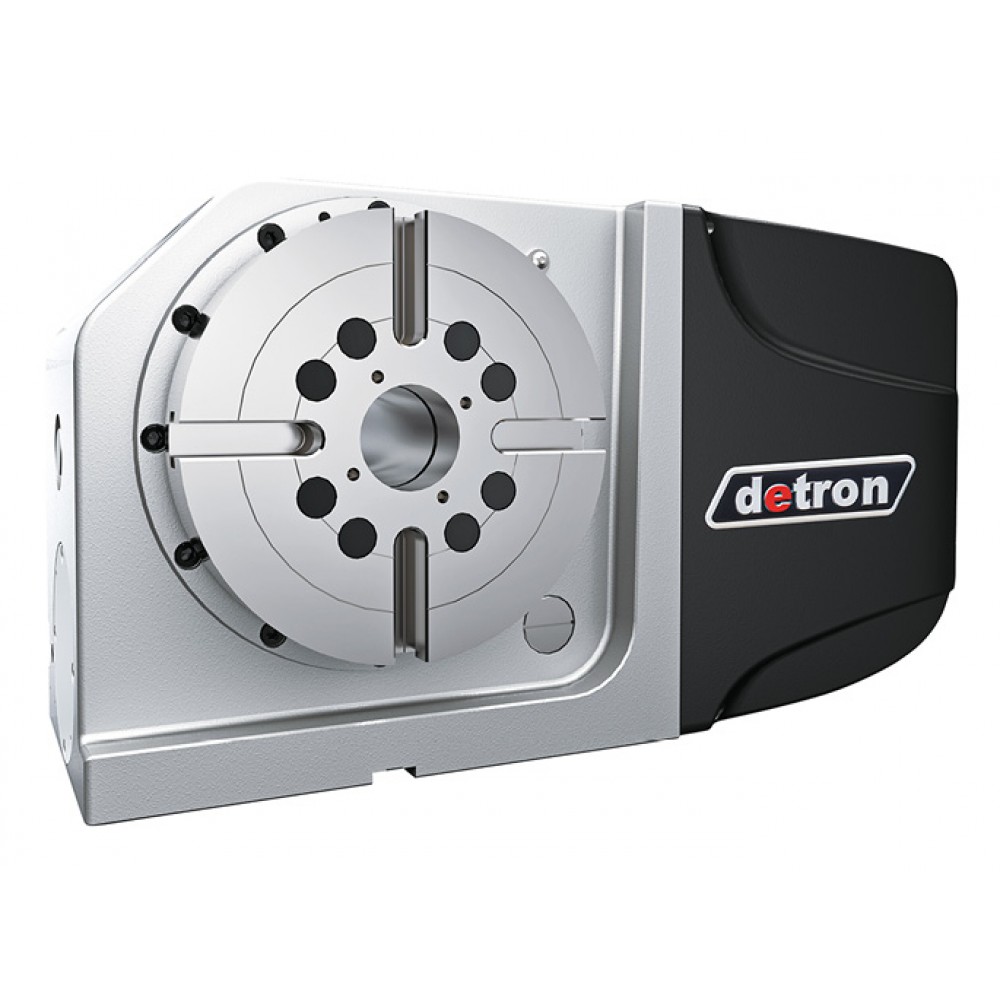

Поворотный стол 4-осевой GXA-170H — среднеразмерный стол производства Detron. Ключевые параметры: планшайба Ø170 мм, сквозное отверстие Ø40 мм под пруток или длинный вал, момент зажима 450 Н·м, максимальная скорость 53.3 об/мин. Привод построен на прецизионной червячной паре с регулируемым зазором — проверенное решение с высокой удерживающей способностью и ремонтопригодностью. Фиксация оси — гидравлический, что задаёт жёсткость реза и требования к обвязке станка. Масса стола 51.5 кг — учитывайте её при выборе грузоподъёмности стола станка.
Назначение
Стол превращает 3-осевой обрабатывающий центр в 4-осевой, добавляя управляемую поворотную координату (A или B). Компактные габариты позволяют разместить стол даже на небольшом станке 30-го конуса и обрабатывать мелкие точные детали — валики, штуцеры, зубчатые венцы. Сквозное отверстие Ø40 мм даёт прутковую подачу и обработку длинных валов насквозь.
Преимущества
- Продуманная система отвода стружки и компактная посадка упрощают монтаж на станок
- Малый мёртвый ход привода даёт повторяемость на уровне лучших образцов класса
- Герметичный корпус защищает механизм от СОЖ и стружки в тяжёлых условиях цеха
Как использовать
Стол крепят к столу станка по Т-пазам или через переходную плиту, выверяют планшайбу по индикатору до паспортного биения и подключают серводвигатель к ЧПК как дополнительную ось. Гидравлику подводят через поворотный ввод; перед работой проверяют, что бустер/станция выдают номинальное давление зажима. После выхода в ноль заготовку базируют в патроне или на оснастке, задают углы поворота в управляющей программе; зажим оси срабатывает автоматически на каждом кадре обработки. Периодически проверяют зазор в передаче и уровень смазки — это сохраняет точность деления на долгий срок.
Возможные сложности и их решение
- Недостаточное усилие фиксации при черновой обработке. Убедитесь, что давление в линии зажима соответствует паспортному, а для гидравлических моделей — что бустер выдаёт номинальное давление; при необходимости снизьте вылет инструмента.
- Биение при установке заготовки. Проверьте посадку планшайбы и очистите базовые поверхности; выверьте деталь по индикатору перед зажимом — большинство отклонений устраняется на этапе базирования.
Вопросы и ответы
- Можно ли использовать стол горизонтально и вертикально? Да, конструкция рассчитана на оба положения; при вертикальном монтаже учитывайте сниженную допустимую массу заготовки согласно характеристикам.
- Как подключается гидравлика к вращающейся оснастке? Через встроенный поворотный ввод (rotary joint) с несколькими портами — количество портов указано в характеристиках конкретной модели.
Характеристики
- Диаметр стола: 170 мм
- Диаметр отверстия шпинделя: 40 мм
- Способ зажима: гидр.
- Момент зажима: 450 Н·м
- Макс. скорость вращения: 53.3 об/мин
- Передаточное число: 1/60-1/72
- Точность позиционирования: 20 угл.сек
- Повторяемость: 6 угл.сек
- Масса: 51.5 кг
- Серводвигатель: —
Характеристики
Поворотные столы
Диаметр стола, мм
170
Диаметр отверстия шпинделя, мм
40
Способ зажима
гидравлический
Момент зажима (поворот), Н·м
450
Макс. скорость вращения, об/мин
53.3
Передаточное число
1/60-1/72
Точность позиционирования, угл. сек
20
Повторяемость, угл. сек
6
Масса, кг
51.5
Сервомотор
—
