Диаметр стола, мм:
255
Диаметр отверстия шпинделя, мм:
100
Способ зажима:
гидравлический
Момент зажима (поворот), Н·м:
900
Макс. скорость вращения, об/мин:
22.2
- Обзор товара
- Характеристики
Описание

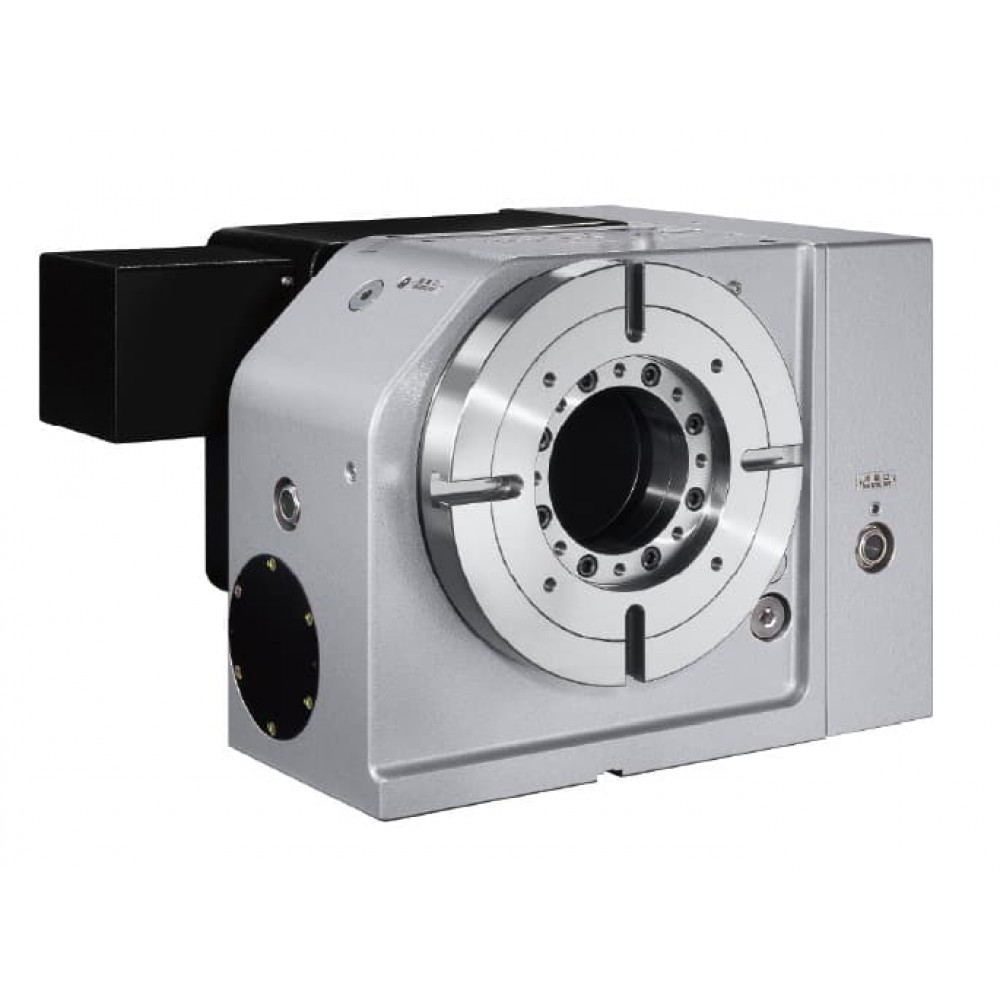

Поворотный стол 4-осевой GVA-255HBII — среднеразмерный стол производства Detron. Ключевые параметры: планшайба Ø255 мм, сквозное отверстие Ø100 мм под пруток или длинный вал, момент зажима 900 Н·м, максимальная скорость 22.2 об/мин. Привод построен на прецизионной червячной паре с регулируемым зазором — проверенное решение с высокой удерживающей способностью и ремонтопригодностью. Фиксация оси — гидравлический, что задаёт жёсткость реза и требования к обвязке станка. Особенность компоновки — вынесенный двигатель, что уменьшает габарит по высоте и снимает ограничения по ходу станка. Масса стола 149 кг — учитывайте её при выборе грузоподъёмности стола станка.
Назначение
Стол превращает 3-осевой обрабатывающий центр в 4-осевой, добавляя управляемую поворотную координату (A или B). Универсальный типоразмер подходит для широкого круга задач: фрезерование граней, сверление отверстий по кругу, нарезание резьбы под углом. Сквозное отверстие Ø100 мм даёт прутковую подачу и обработку длинных валов насквозь.
Преимущества
- Жёсткая конструкция плиты и шпинделя выдерживает ударные нагрузки при черновой обработке
- Широкий выбор поворотных вводов позволяет подвести гидравлику и пневматику к оснастке
- Закалённый вал червяка и бронзовое колесо работают в паре с минимальным износом
Как использовать
Стол крепят к столу станка по Т-пазам или через переходную плиту, выверяют планшайбу по индикатору до паспортного биения и подключают серводвигатель к ЧПК как дополнительную ось. Гидравлику подводят через поворотный ввод; перед работой проверяют, что бустер/станция выдают номинальное давление зажима. После выхода в ноль заготовку базируют в патроне или на оснастке, задают углы поворота в управляющей программе; зажим оси срабатывает автоматически на каждом кадре обработки. Периодически проверяют зазор в передаче и уровень смазки — это сохраняет точность деления на долгий срок.
Возможные сложности и их решение
- Потеря точности деления со временем. Отрегулируйте зазор в червячной паре согласно инструкции: конструкция с регулируемым зазором позволяет компенсировать естественный износ без замены узла.
- Перегрев при длительной непрерывной работе. Соблюдайте допустимую скорость и момент инерции заготовки; для интенсивных режимов выбирайте модель с большим передаточным числом или сервомотором большей мощности.
Вопросы и ответы
- Можно ли использовать стол горизонтально и вертикально? Да, конструкция рассчитана на оба положения; при вертикальном монтаже учитывайте сниженную допустимую массу заготовки согласно характеристикам.
- Как подключается гидравлика к вращающейся оснастке? Через встроенный поворотный ввод (rotary joint) с несколькими портами — количество портов указано в характеристиках конкретной модели.
Характеристики
- Диаметр стола: 255 мм
- Диаметр отверстия шпинделя: 100 мм
- Способ зажима: гидр. 5МПа
- Момент зажима: 900 Н·м
- Макс. скорость вращения: 22.2 об/мин
- Передаточное число: 1/120
- Точность позиционирования: 15 угл.сек
- Повторяемость: 6 угл.сек
- Масса: 149 кг
- Серводвигатель: —
Характеристики
Поворотные столы
Диаметр стола, мм
255
Диаметр отверстия шпинделя, мм
100
Способ зажима
гидравлический
Момент зажима (поворот), Н·м
900
Макс. скорость вращения, об/мин
22.2
Передаточное число
1/120
Точность позиционирования, угл. сек
15
Повторяемость, угл. сек
6
Масса, кг
149
Сервомотор
—
