Диаметр стола, мм:
650
Диаметр отверстия шпинделя, мм:
70
Диапазон наклона:
-90°~+110°
Способ зажима:
гидравлический
Момент зажима (поворот), Н·м:
2000
- Обзор товара
- Характеристики
Описание

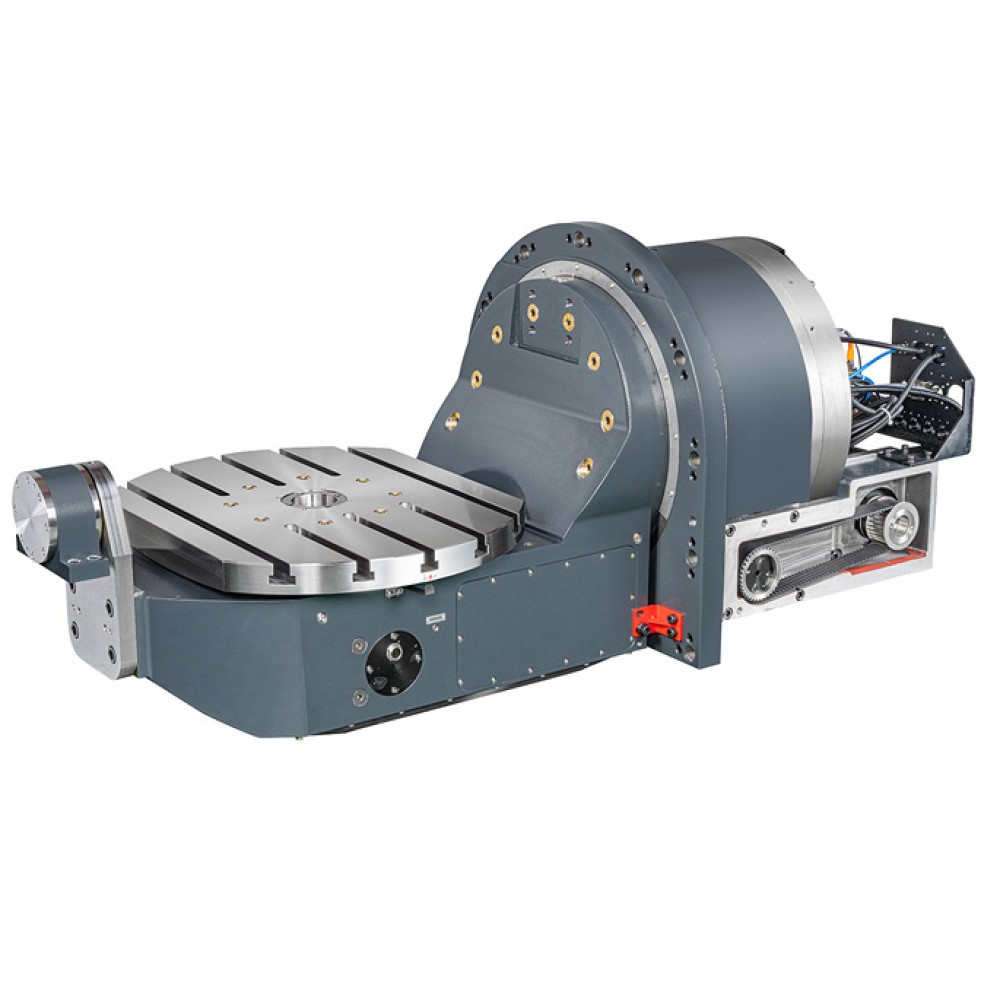

Поворотный стол 5-осевой GTFAI-650EHB — крупногабаритный стол производства Detron. Ключевые параметры: планшайба Ø650 мм, сквозное отверстие Ø70 мм под пруток или длинный вал, момент зажима 2000 Н·м, по оси наклона 3400 Н·м, максимальная скорость 25 об/мин. Привод построен на прецизионной червячной паре с регулируемым зазором — проверенное решение с высокой удерживающей способностью и ремонтопригодностью. Фиксация оси — гидравлический, что задаёт жёсткость реза и требования к обвязке станка. Наклонная люлька с диапазоном -90°~+110° раскрывает деталь под инструмент с пяти сторон. Масса стола 1228 кг — учитывайте её при выборе грузоподъёмности стола станка.
Назначение
Наклонно-поворотный стол добавляет станку сразу две управляемые оси — поворот планшайбы и наклон люльки, — открывая полноценную 5-осевую обработку. Диапазон наклона -90°~+110° позволяет вывести под инструмент боковые и обратные поверхности детали без её переустановки. За один установ обрабатываются лопатки, крыльчатки, штампы, пресс-формы и корпусные детали сложной геометрии — снижается накопленная погрешность базирования и сокращается число операций. Крупный типоразмер рассчитан на тяжёлые заготовки и мощный съём материала.
Преимущества
- Прецизионная червячная пара с регулируемым зазором сохраняет точность деления годами
- Продуманная система отвода стружки и компактная посадка упрощают монтаж на станок
- Малый мёртвый ход привода даёт повторяемость на уровне лучших образцов класса
Как использовать
Трунион устанавливают на стол станка, выверяют ось наклона и ось вращения по контрольной оправке, подключают оба серводвигателя к ЧПК. Гидравлику зажима обеих осей подводят через встроенный поворотный ввод; проверяют номинальное давление станции. Деталь закрепляют в центре люльки на планшайбе, в управляющей программе связывают поворот и наклон; при позиционировании зажим по обеим осям срабатывает автоматически. Перед чистовыми проходами контролируют биение и повторно проверяют нулевые точки обеих осей, а для тяжёлых заготовок соблюдают допустимый момент инерции.
Возможные сложности и их решение
- Биение при установке заготовки. Проверьте посадку планшайбы и очистите базовые поверхности; выверьте деталь по индикатору перед зажимом — большинство отклонений устраняется на этапе базирования.
- Недостаточное усилие фиксации при черновой обработке. Убедитесь, что давление в линии зажима соответствует паспортному, а для гидравлических моделей — что бустер выдаёт номинальное давление; при необходимости снизьте вылет инструмента.
Вопросы и ответы
- Какой серводвигатель подходит к этой модели? В характеристиках указан рекомендованный привод (напр. Fanuc αi-серии); совместимы также приводы Siemens, Mitsubishi, Yaskawa при соответствующей настройке.
- Какая точность позиционирования достижима? Паспортная точность указана в характеристиках в угловых секундах; реальная точность зависит от жёсткости всей технологической системы.
Характеристики
- Диаметр стола: 650 мм
- Диаметр отверстия шпинделя: 70 мм
- Способ зажима: гидр.
- Момент зажима (поворот): 2000 Н·м
- Момент зажима (наклон): 3400 Н·м
- Макс. скорость (поворот): 25 об/мин
- Диапазон наклона: -90°~+110°
- Масса: 1228 кг
- Серводвигатель: —
Характеристики
Поворотные столы
Диаметр стола, мм
650
Диаметр отверстия шпинделя, мм
70
Диапазон наклона
-90°~+110°
Способ зажима
гидравлический
Момент зажима (поворот), Н·м
2000
Момент зажима (наклон), Н·м
3400
Макс. скорость вращения, об/мин
25
Масса, кг
1228
Сервомотор
—
