Оформить заказ- Производитель: Kitagawa
- Код Товара: GT320
- Артикул: GT320
- Наличие: Нема в наявності
0.00грн.
Загальна сума, без ПДВ
Основные характеристики
Все характеристики
Диаметр стола, мм:
320
Диаметр отверстия шпинделя, мм:
105
Способ зажима:
пневматический
Момент зажима (поворот), Н·м:
2800
Макс. скорость вращения, об/мин:
25
- Обзор товара
- Характеристики
Описание

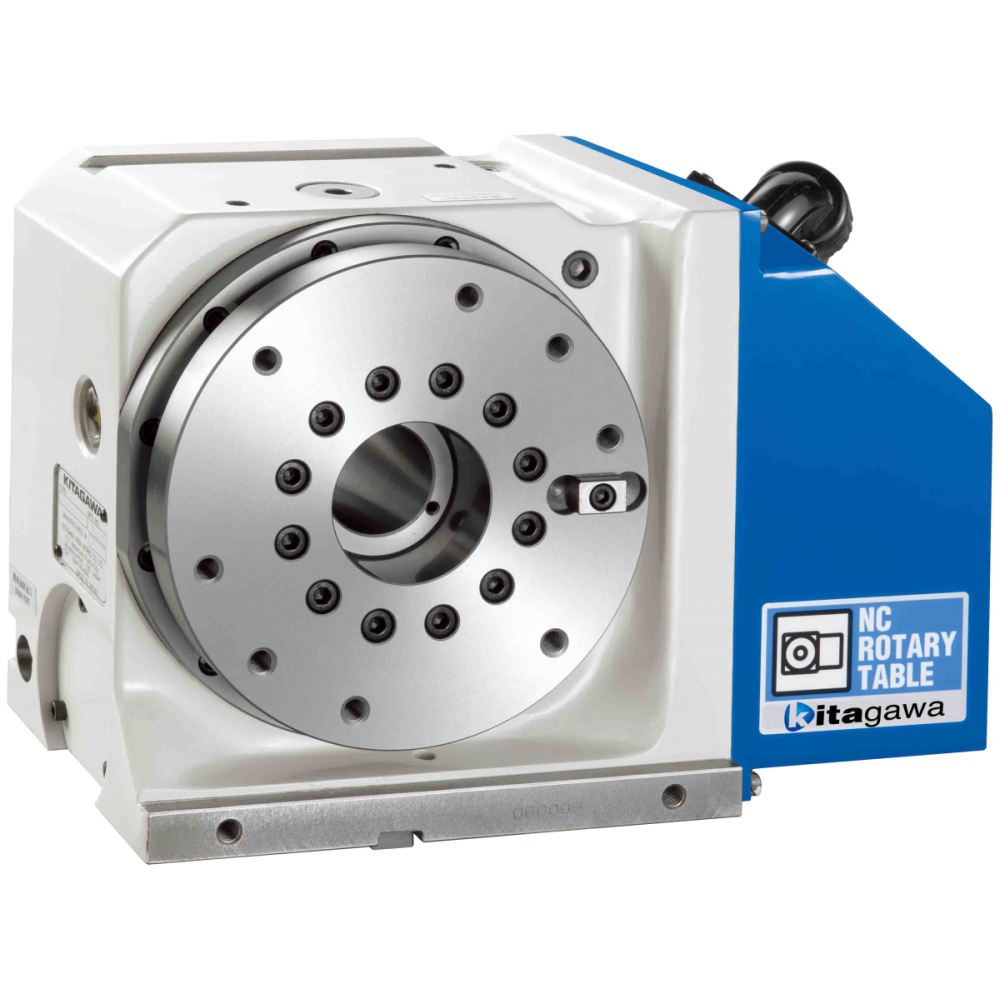

Поворотный стол 4-осевой GT320 — крупногабаритный стол производства Kitagawa. Ключевые параметры: планшайба Ø320 мм, сквозное отверстие Ø105 мм под пруток или длинный вал, момент зажима 2800 Н·м, максимальная скорость 25 об/мин. Привод построен на прецизионной червячной паре с регулируемым зазором — проверенное решение с высокой удерживающей способностью и ремонтопригодностью. Фиксация оси — пневматический, что задаёт жёсткость реза и требования к обвязке станка. Масса стола 145 кг — учитывайте её при выборе грузоподъёмности стола станка.
Назначение
Стол превращает 3-осевой обрабатывающий центр в 4-осевой, добавляя управляемую поворотную координату (A или B). Крупная планшайба и высокий момент ориентированы на тяжёлые корпусные детали, фланцы и заготовки большого диаметра при силовом резании. Сквозное отверстие Ø105 мм даёт прутковую подачу и обработку длинных валов насквозь.
Преимущества
- Широкий выбор поворотных вводов позволяет подвести гидравлику и пневматику к оснастке
- Закалённый вал червяка и бронзовое колесо работают в паре с минимальным износом
- Усиленный корпус и двойная опора шпинделя обеспечивают стабильность при силовом резании
Как использовать
Стол крепят к столу станка по Т-пазам или через переходную плиту, выверяют планшайбу по индикатору до паспортного биения и подключают серводвигатель к ЧПК как дополнительную ось. Линию сжатого воздуха подводят через поворотный ввод; контролируют давление в цепи зажима по манометру. После выхода в ноль заготовку базируют в патроне или на оснастке, задают углы поворота в управляющей программе; зажим оси срабатывает автоматически на каждом кадре обработки. Периодически проверяют зазор в передаче и уровень смазки — это сохраняет точность деления на долгий срок.
Возможные сложности и их решение
- Перегрев при длительной непрерывной работе. Соблюдайте допустимую скорость и момент инерции заготовки; для интенсивных режимов выбирайте модель с большим передаточным числом или сервомотором большей мощности.
- Потеря точности деления со временем. Отрегулируйте зазор в червячной паре согласно инструкции: конструкция с регулируемым зазором позволяет компенсировать естественный износ без замены узла.
Вопросы и ответы
- Можно ли использовать стол горизонтально и вертикально? Да, конструкция рассчитана на оба положения; при вертикальном монтаже учитывайте сниженную допустимую массу заготовки согласно характеристикам.
- Как подключается гидравлика к вращающейся оснастке? Через встроенный поворотный ввод (rotary joint) с несколькими портами — количество портов указано в характеристиках конкретной модели.
Характеристики
- Диаметр стола: 320 мм
- Диаметр отверстия шпинделя: 105 мм
- Способ зажима: пневм.
- Момент зажима: 2800 Н·м
- Макс. скорость вращения: 25 об/мин
- Передаточное число: 1/120
- Точность позиционирования: 20 угл.сек
- Повторяемость: 4 угл.сек
- Масса: 145 кг
- Серводвигатель: aiF8/3000-B
Характеристики
Поворотные столы
Диаметр стола, мм
320
Диаметр отверстия шпинделя, мм
105
Способ зажима
пневматический
Момент зажима (поворот), Н·м
2800
Макс. скорость вращения, об/мин
25
Передаточное число
1/120
Точность позиционирования, угл. сек
20
Повторяемость, угл. сек
4
Масса, кг
145
Сервомотор
aiF8/3000-B
