Оформить заказ- Производитель: Detron
- Код Товара: GFA-255HB
- Артикул: GFA-255HB
- Наличие: Нема в наявності
0.00грн.
Загальна сума, без ПДВ
Основные характеристики
Все характеристики
Диаметр стола, мм:
255
Диаметр отверстия шпинделя, мм:
140
Диапазон наклона:
-30°~+120°
Способ зажима:
гидравлический
Момент зажима (поворот), Н·м:
900
- Обзор товара
- Характеристики
Описание

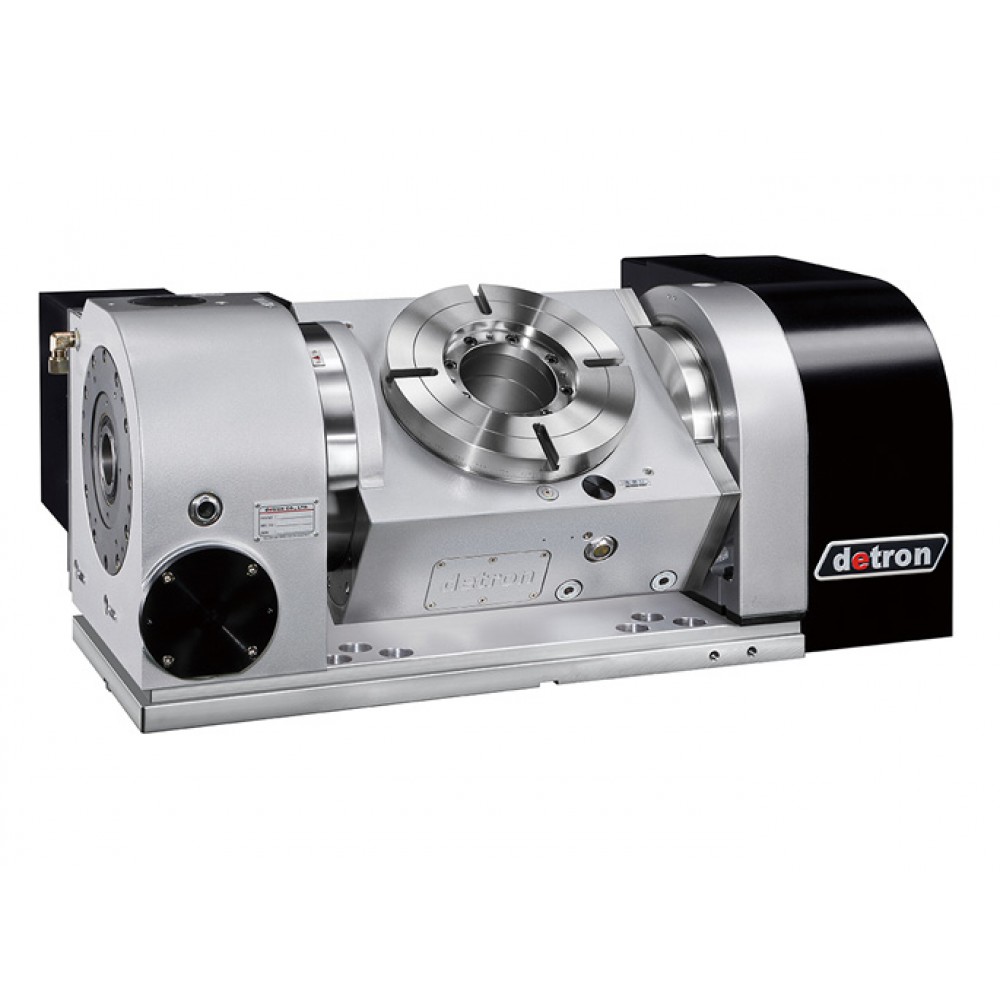

Поворотный стол 5-осевой GFA-255HB — среднеразмерный стол производства Detron. Ключевые параметры: планшайба Ø255 мм, сквозное отверстие Ø140 мм под пруток или длинный вал, момент зажима 900 Н·м, по оси наклона 900 Н·м, максимальная скорость 22.2 об/мин. Привод построен на прецизионной червячной паре с регулируемым зазором — проверенное решение с высокой удерживающей способностью и ремонтопригодностью. Фиксация оси — гидравлический, что задаёт жёсткость реза и требования к обвязке станка. Наклонная люлька с диапазоном -30°~+120° раскрывает деталь под инструмент с пяти сторон. Масса стола 320 кг — учитывайте её при выборе грузоподъёмности стола станка.
Назначение
Наклонно-поворотный стол добавляет станку сразу две управляемые оси — поворот планшайбы и наклон люльки, — открывая полноценную 5-осевую обработку. Диапазон наклона -30°~+120° позволяет вывести под инструмент боковые и обратные поверхности детали без её переустановки. За один установ обрабатываются лопатки, крыльчатки, штампы, пресс-формы и корпусные детали сложной геометрии — снижается накопленная погрешность базирования и сокращается число операций.
Преимущества
- Усиленный корпус и двойная опора шпинделя обеспечивают стабильность при силовом резании
- Жёсткая конструкция плиты и шпинделя выдерживает ударные нагрузки при черновой обработке
- Широкий выбор поворотных вводов позволяет подвести гидравлику и пневматику к оснастке
Как использовать
Трунион устанавливают на стол станка, выверяют ось наклона и ось вращения по контрольной оправке, подключают оба серводвигателя к ЧПК. Гидравлику зажима обеих осей подводят через встроенный поворотный ввод; проверяют номинальное давление станции. Деталь закрепляют в центре люльки на планшайбе, в управляющей программе связывают поворот и наклон; при позиционировании зажим по обеим осям срабатывает автоматически. Перед чистовыми проходами контролируют биение и повторно проверяют нулевые точки обеих осей, а для тяжёлых заготовок соблюдают допустимый момент инерции.
Возможные сложности и их решение
- Перегрев при длительной непрерывной работе. Соблюдайте допустимую скорость и момент инерции заготовки; для интенсивных режимов выбирайте модель с большим передаточным числом или сервомотором большей мощности.
- Потеря точности деления со временем. Отрегулируйте зазор в червячной паре согласно инструкции: конструкция с регулируемым зазором позволяет компенсировать естественный износ без замены узла.
Вопросы и ответы
- Нужен ли отдельный контроллер? Стол управляется как дополнительная ось ЧПК станка; для автономной работы предлагается опциональный одноосевой контроллер.
- Можно ли использовать стол горизонтально и вертикально? Да, конструкция рассчитана на оба положения; при вертикальном монтаже учитывайте сниженную допустимую массу заготовки согласно характеристикам.
Характеристики
- Диаметр стола: 255 мм
- Диаметр отверстия шпинделя: 140 мм
- Способ зажима: гидр. 5МПа
- Момент зажима (поворот): 900 Н·м
- Момент зажима (наклон): 900 Н·м
- Макс. скорость (поворот): 22.2 об/мин
- Диапазон наклона: -30°~+120°
- Масса: 320 кг
- Серводвигатель: —
Характеристики
Поворотные столы
Диаметр стола, мм
255
Диаметр отверстия шпинделя, мм
140
Диапазон наклона
-30°~+120°
Способ зажима
гидравлический
Момент зажима (поворот), Н·м
900
Момент зажима (наклон), Н·м
900
Макс. скорость вращения, об/мин
22.2
Масса, кг
320
Сервомотор
—
